锗精矿化学分析方法VIP免费

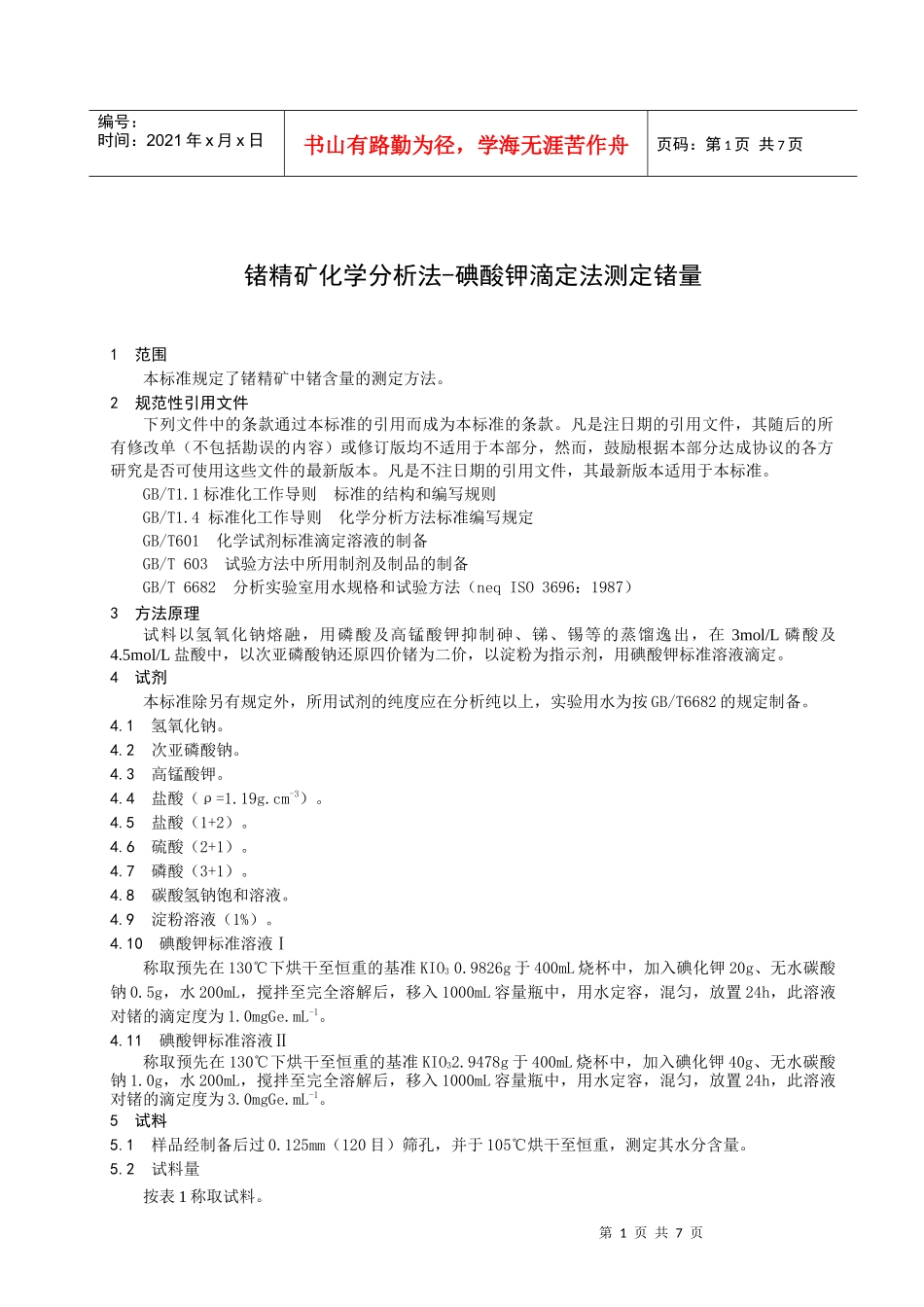

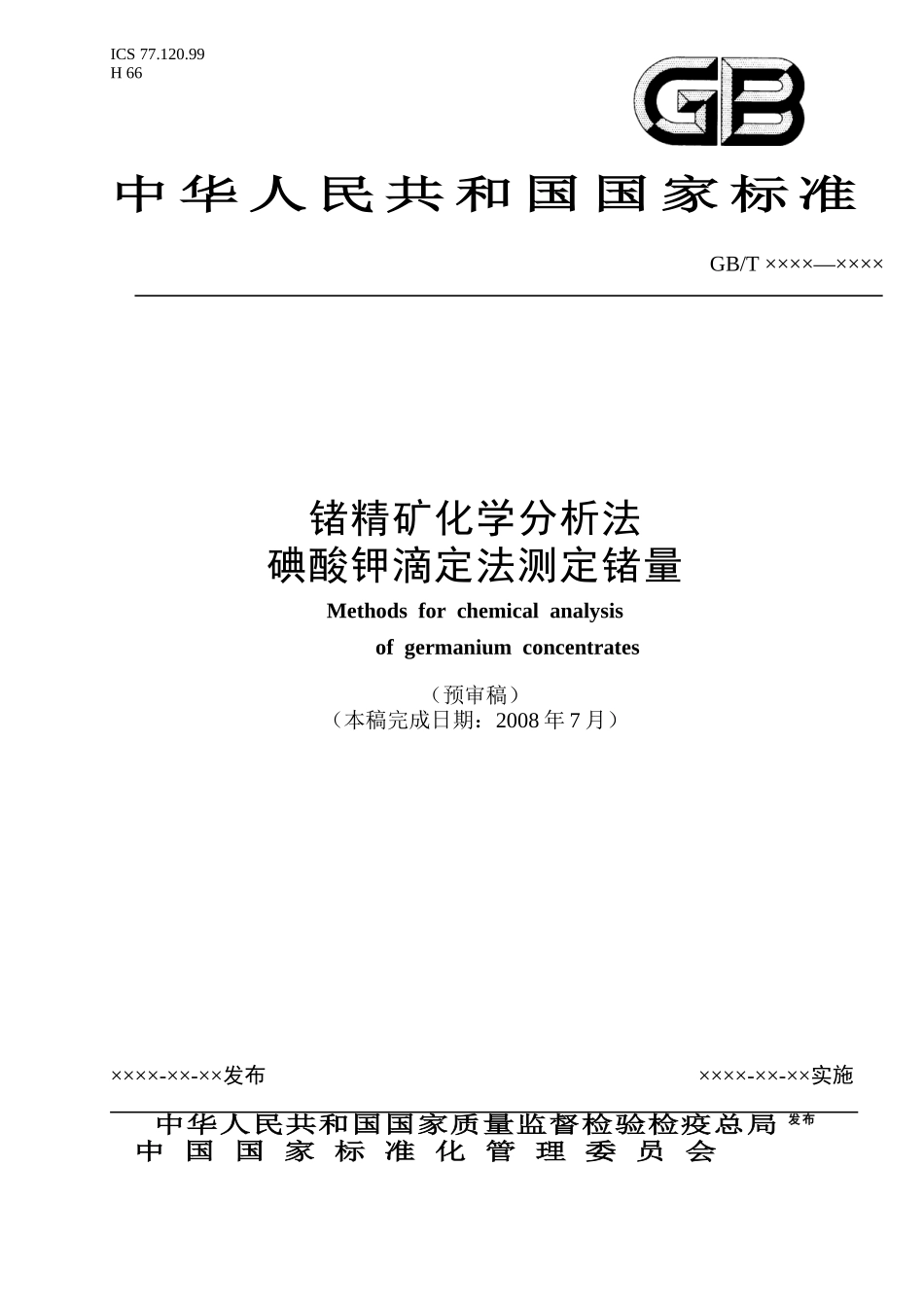

ICS77.120.99H66中华人民共和国国家标准GB/T××××—××××锗精矿化学分析法碘酸钾滴定法测定锗量Methodsforchemicalanalysisofgermaniumconcentrates（预审稿）（本稿完成日期：2008年7月）××××-××-××发布××××-××-××实施中华人民共和国国家质量监督检验检疫总局发布中国国家标准化管理委员会GB/T××××—××××前言本标准由中国有色金属工业协会提出。本标准由全国有色金属标准技术委员会归口并负责解释。本标准主要起草单位：云南临沧鑫圆锗业股份有限公司。本标准协助起草单位：中金岭南韶关冶炼厂、湖南怀化市洪江恒昌锗业有限公司、云南弛宏锌锗股份有限公司、株洲冶炼集团有限责任公司。本标准主要起草人：包文东、郑洪、李贺成、普世坤、李云昌。I第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页锗精矿化学分析法-碘酸钾滴定法测定锗量1范围本标准规定了锗精矿中锗含量的测定方法。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后的所有修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1.1标准化工作导则标准的结构和编写规则GB/T1.4标准化工作导则化学分析方法标准编写规定GB/T601化学试剂标准滴定溶液的制备GB/T603试验方法中所用制剂及制品的制备GB/T6682分析实验室用水规格和试验方法（neqISO3696：1987）3方法原理试料以氢氧化钠熔融，用磷酸及高锰酸钾抑制砷、锑、锡等的蒸馏逸出，在3mol/L磷酸及4.5mol/L盐酸中，以次亚磷酸钠还原四价锗为二价，以淀粉为指示剂，用碘酸钾标准溶液滴定。4试剂本标准除另有规定外，所用试剂的纯度应在分析纯以上，实验用水为按GB/T6682的规定制备。4.1氢氧化钠。4.2次亚磷酸钠。4.3高锰酸钾。4.4盐酸（ρ=1.19g.cm-3）。4.5盐酸（1+2）。4.6硫酸（2+1）。4.7磷酸（3+1）。4.8碳酸氢钠饱和溶液。4.9淀粉溶液（1%）。4.10碘酸钾标准溶液Ⅰ称取预先在130℃下烘干至恒重的基准KIO30.9826g于400mL烧杯中，加入碘化钾20g、无水碳酸钠0.5g，水200mL，搅拌至完全溶解后，移入1000mL容量瓶中，用水定容，混匀，放置24h，此溶液对锗的滴定度为1.0mgGe.mL-1。4.11碘酸钾标准溶液Ⅱ称取预先在130℃下烘干至恒重的基准KIO32.9478g于400mL烧杯中，加入碘化钾40g、无水碳酸钠1.0g，水200mL，搅拌至完全溶解后，移入1000mL容量瓶中，用水定容，混匀，放置24h，此溶液对锗的滴定度为3.0mgGe.mL-1。5试料5.1样品经制备后过0.125mm（120目）筛孔，并于105℃烘干至恒重，测定其水分含量。5.2试料量按表1称取试料。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页表116分析步骤6.1总锗的测定6.1.1方法Ⅰ(仲裁法)6.1.1.1先加入3～4g氢氧化钠（4.1）于镍坩锅中，放入马弗炉中650℃熔好后冷却，然后按表1称取试料量于坩埚内，加入3～4g氢氧化钠覆盖试料，置于马弗炉中经700℃熔融20min后，取出冷却至20度左右。6.1.1.2将坩埚放于250mL烧杯中，加入少量热水浸取，用水洗净坩埚，取出。滴加硫酸（4.6），小心中和至酸性（以酚酞指示）。6.1.1.3移至300mL三角烧瓶中，低温加热或补加水使体积为60mL左右，加入10mL磷酸（4.7），0.1g高锰酸钾（4.3）摇匀，冷却。加入50mL盐酸（4.4）摇匀。6.1.1.4取500mL三角烧瓶，加入40mL磷酸（4.7），10mL盐酸（4.5），7~10g次亚磷酸钠（4.2）6.1.1.5接好冷凝装置（冷凝液出口）插入500mL三角烧瓶中（6.1.1.4），加热蒸馏，以3mL.min-1速度蒸至黄色褪去（残留20mL左右停止蒸馏），取下，用10mL盐酸（4.5）洗涤两次蒸馏液管。6.1.1.6取出三角烧瓶，摇匀后，盖上盖氏漏斗，往漏斗中加入饱和碳酸氢钠溶液（4.8），加热至沸，保持15min取下，冷却至20℃左右。揭去盖氏漏斗，立即加入5mL淀粉溶液（4.9），用碘酸钾标准溶液（4.10）滴定至蓝色15s不褪为终点。6.1.2方法Ⅱ按表1称取试料于300mL锥形瓶中，用约3mL水润湿，加磷酸10mL，高...
