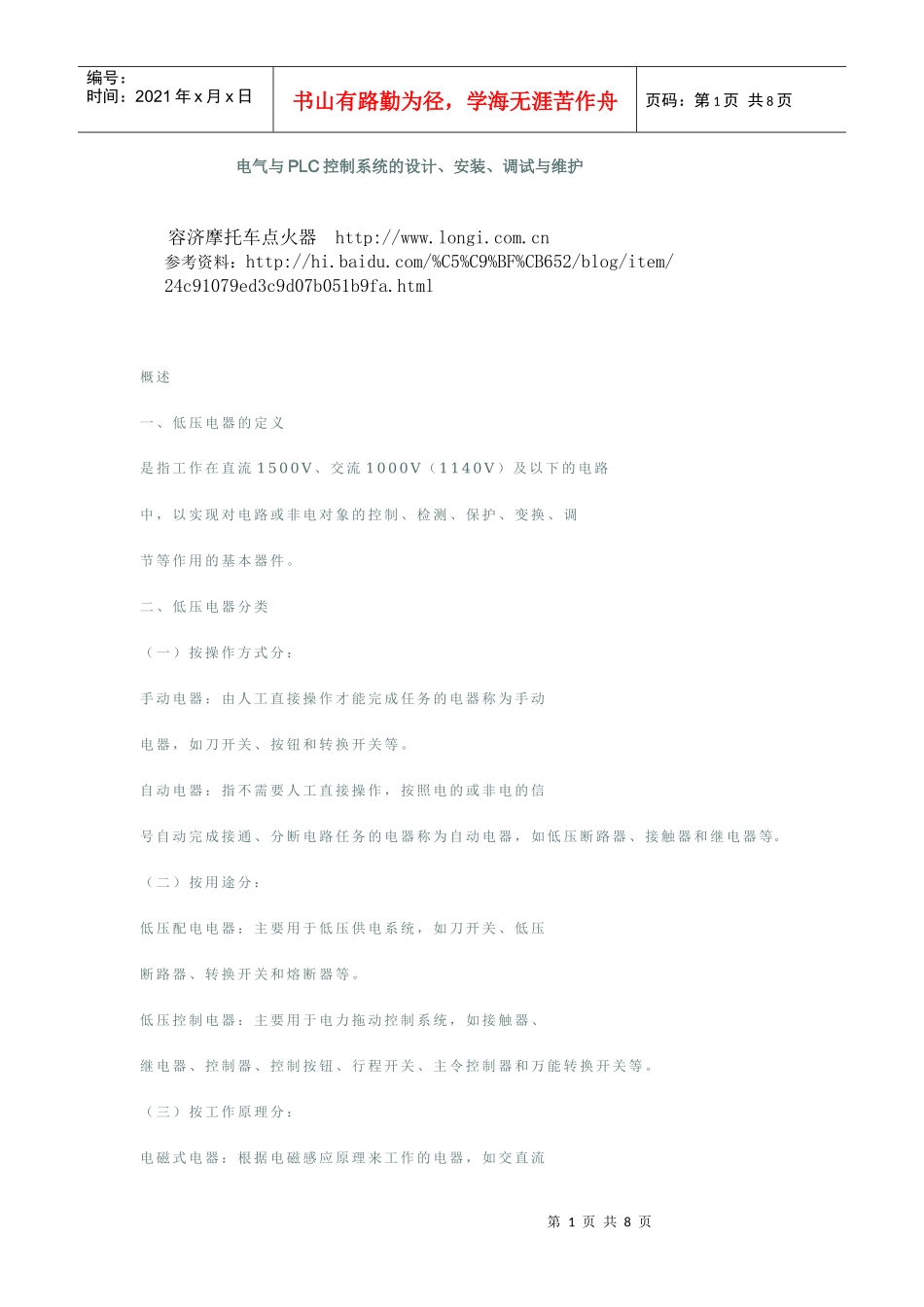

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页电气与PLC控制系统的设计、安装、调试与维护容济摩托车点火器http://www.longi.com.cn参考资料：http://hi.baidu.com/%C5%C9%BF%CB652/blog/item/24c91079ed3c9d07b051b9fa.html概述一、低压电器的定义是指工作在直流1500V、交流1000V（1140V）及以下的电路中，以实现对电路或非电对象的控制、检测、保护、变换、调节等作用的基本器件。二、低压电器分类（一）按操作方式分：手动电器：由人工直接操作才能完成任务的电器称为手动电器，如刀开关、按钮和转换开关等。自动电器：指不需要人工直接操作，按照电的或非电的信号自动完成接通、分断电路任务的电器称为自动电器，如低压断路器、接触器和继电器等。（二）按用途分：低压配电电器：主要用于低压供电系统，如刀开关、低压断路器、转换开关和熔断器等。低压控制电器：主要用于电力拖动控制系统，如接触器、继电器、控制器、控制按钮、行程开关、主令控制器和万能转换开关等。（三）按工作原理分：电磁式电器：根据电磁感应原理来工作的电器，如交直流第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页接触器、电磁式继电器等。非电量控制电路：电器的工作是靠外力或非电物理量的变化而动作的电器。如刀开关、行程开关、按钮、速度继电器、压力继电器和温度继电器等。、电磁式控制电器：由电磁机构、触头系统、灭弧系统组成。（）电磁机构：电磁机构通常采用电磁铁的形式，由吸引线圈、铁心亦称静铁心或磁轭和衔铁也称动铁心三部分组成。其作用原理：当线圈中有电流通过时，电磁吸力克服弹簧的反作用力，使得衔铁与铁心闭合，由连接机构带动相应的触头动作。1-衔铁2-铁心3-线圈（）触头系统：触头的作用是接通或分断电路。触头的结构有桥式触头：点接触式：适用于电流不大场合第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页面接触式：电流较大场合。指式触头：适用于分合次数多，电流大的场合。a-点接触式面接触式指式触头（）灭弧系统：①双断口电动力吹弧②磁吹灭弧③窄缝(纵缝)灭弧法④栅片灭弧法1.2刀开关与组合开关低压开关又称低压隔离器，是低压电器中结构比较简单、第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页应用广泛的一类手动电器。主要有刀开关、组合开关、以及用刀开关与熔断器组合成的胶盖瓷底刀开关和熔断器式开关，还有转换开关等。刀开关（一）闸刀开关（胶盖刀开关）1、文字符号：QS2、图形符号：第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页3、主要技术参数：（1）型号：胶盖刀开关即开启式负荷开关，适用于交流50Hz，额定电压单相220V、三相380V，额定电流至100A的电路中，作为不频繁地接通和分断有负载电路与小容量线路地短路保护之用。其中三极开关适当降低容量后，可作为小型感应电动机手动不频繁操作地直接起动即分断用。常用地有HK1和HK2系列。胶盖刀开关的型号及其含义如下：（2）额定参数：额定电压，额定电流。、刀开关的选用刀开关的额定电压应等于或大于电路额定电压。其额定电流应等于在开启合通风良好的场合或稍大于在封闭的开关柜内或散热条件较差的工作场合，一般选第6页共8页第5页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共8页倍电流工作电流。在开关柜内使用还应考虑操作方式，如杠杆操作机构、螺旋式操作机构等。当用当开关控制电动机时，其额定电流要大于电动机额定电流的倍。（二）组合开关、文字符号：、图形符号：、基本结构及动作原理：第7页共8页第6页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共8页、主要技术参数（1）型号：广泛应用于电器设备的电源开关、测量三相电压和控制以下小容量电动机的直接启动、正反转等不频繁操作的场合。组合开关的额定电压为和。额定电流有等。产品型号有系列等。第8页共8页第7页共8页编号：时间...
