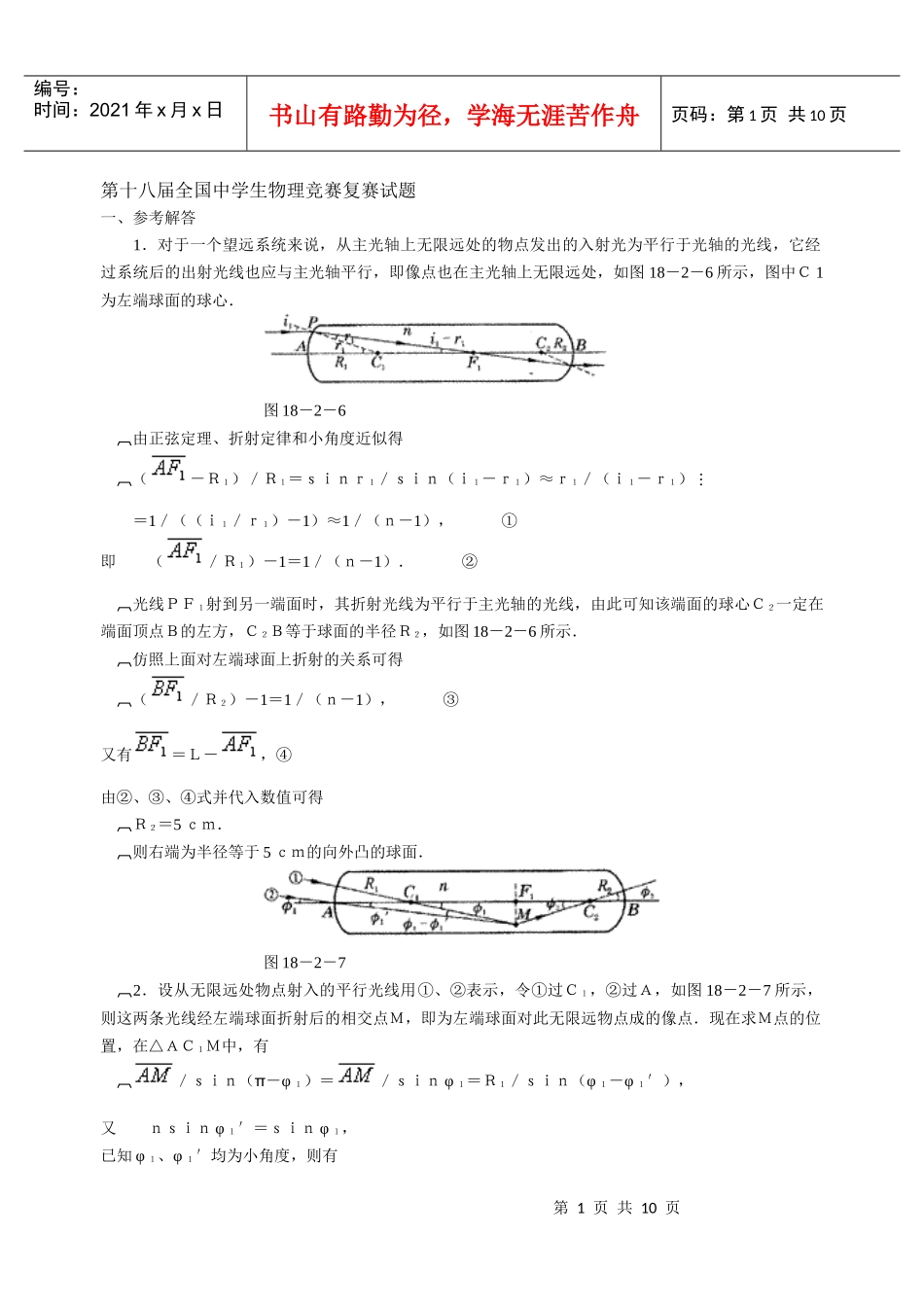

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页第十八届全国中学生物理竞赛复赛试题一、参考解答1．对于一个望远系统来说，从主光轴上无限远处的物点发出的入射光为平行于光轴的光线，它经过系统后的出射光线也应与主光轴平行，即像点也在主光轴上无限远处，如图18－2－6所示，图中Ｃ1为左端球面的球心．图18－2－6由正弦定理、折射定律和小角度近似得（－Ｒ１）／Ｒ１＝ｓｉｎｒ１／ｓｉｎ（ｉ１－ｒ１）≈ｒ１／（ｉ１－ｒ１）＝1／（（ｉ１／ｒ１）－1）≈1／（ｎ－1），①即（／Ｒ１）－1＝1／（ｎ－1）．②光线ＰＦ１射到另一端面时，其折射光线为平行于主光轴的光线，由此可知该端面的球心Ｃ２一定在端面顶点Ｂ的左方，Ｃ２Ｂ等于球面的半径Ｒ２，如图18－2－6所示．仿照上面对左端球面上折射的关系可得（／Ｒ２）－1＝1／（ｎ－1），③又有＝Ｌ－，④由②、③、④式并代入数值可得Ｒ２＝5ｃｍ．则右端为半径等于5ｃｍ的向外凸的球面．图18－2－72．设从无限远处物点射入的平行光线用①、②表示，令①过Ｃ１，②过Ａ，如图18－2－7所示，则这两条光线经左端球面折射后的相交点Ｍ，即为左端球面对此无限远物点成的像点．现在求Ｍ点的位置，在△ＡＣ１Ｍ中，有／ｓｉｎ（π－φ１）＝／ｓｉｎφ１＝Ｒ１／ｓｉｎ（φ１－φ１′），又ｎｓｉｎφ１′＝ｓｉｎφ１，已知φ１、φ１′均为小角度，则有第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页／φ１＝Ｒ１／φ１（1－（1／ｎ））．与②式比较可知，≈，即Ｍ位于过Ｆ１垂直于主光轴的平面上．上面已知，玻璃棒为天文望远系统，则凡是过Ｍ点的傍轴光线从棒的右端面射出时都将是相互平行的光线．容易看出，从Ｍ射出Ｃ２的光线将沿原方向射出，这也就是过Ｍ点的任意光线（包括光线①、②）从玻璃棒射出的平行光线的方向，此方向与主光轴的夹角即为φ２，由图18－2－7可得2／φ１＝／＝（－Ｒ１）／（－Ｒ２），由②、③式可得（－Ｒ１）／（－Ｒ２）＝Ｒ１／Ｒ２，则φ２／φ１＝Ｒ１／Ｒ２＝2．二、参考解答1．由图18－2－8知在海平面处，大气压强ｐ（0）＝101．3×10３Ｐａ．在ｚ＝5000ｍ时，大气压强为ｐ（5000）＝53×10３Ｐａ．图18－2－8图18－2－9第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页此处水沸腾时的饱和蒸气压ｐＷ应等于此值．由图18－2－9可知，对应的温度即沸点为ｔ２＝82℃．达到此温度时，锅内水开始沸腾，温度不再升高，故在5000ｍ高山上，若不加盖压力锅，锅内温度最高可达82℃．2．由图18－2－9可知，在ｔ＝120℃时，水的饱和蒸气压ｐＷ（120°）＝198×10３Ｐａ，而在海平面处，大气压强ｐ（0）＝101×10３Ｐａ．可见压力阀的附加压强为ｐＳ＝ｐＷ（120°）－ｐ（0）＝（198×10３－101．3×10３）Ｐａ＝96．7×10３Ｐａ．在5000ｍ高山上，大气压强与压力阀的附加压强之和为ｐ′＝ｐＳ＋ｐ（5000）＝（96．7×10３＋53×10３）Ｐａ＝149．7×103Ｐａ．若在ｔ＝ｔ２时阀被顶起，则此时的ｐＷ应等于ｐ′，即ｐＷ＝ｐ′，由图18－2－9可知ｔ２＝112℃．此时锅内水开始沸腾，温度不再升高，故按正确方法使用此压力锅，在5000ｍ高山上锅内水的温度最高可达112℃．3．在未按正确方法使用压力锅时，锅内有空气，设加压力阀时，内部水蒸汽已饱和．由图18－2－9可知，在ｔ＝27℃时，题中已给出水的饱和蒸气压ｐＷ（27°）＝3．6×10３Ｐａ，这时锅内空气的压强（用ｐａ表示）为ｐａ（27°）＝ｐ（5000）－ｐＷ（27°）＝（53×10３－3．6×10３）Ｐａ＝49．4×10３Ｐａ．当温度升高时，锅内空气的压强也随之升高，设在温度为ｔ（℃）时，锅内空气压强为ｐａ（ｔ），则有ｐａ（ｔ）／（273＋ｔ）＝ｐａ（27℃）／（273＋27），ｐａ（ｔ）＝（164．7ｔ＋45．0×10３）Ｐａ．若在ｔ＝ｔ′时压力阀刚好开始被顶起，则有ｐＷ（ｔ′）＋ｐａ（ｔ′）＝ｐ′，由此得ｐＷ（ｔ′）＝ｐ′...
