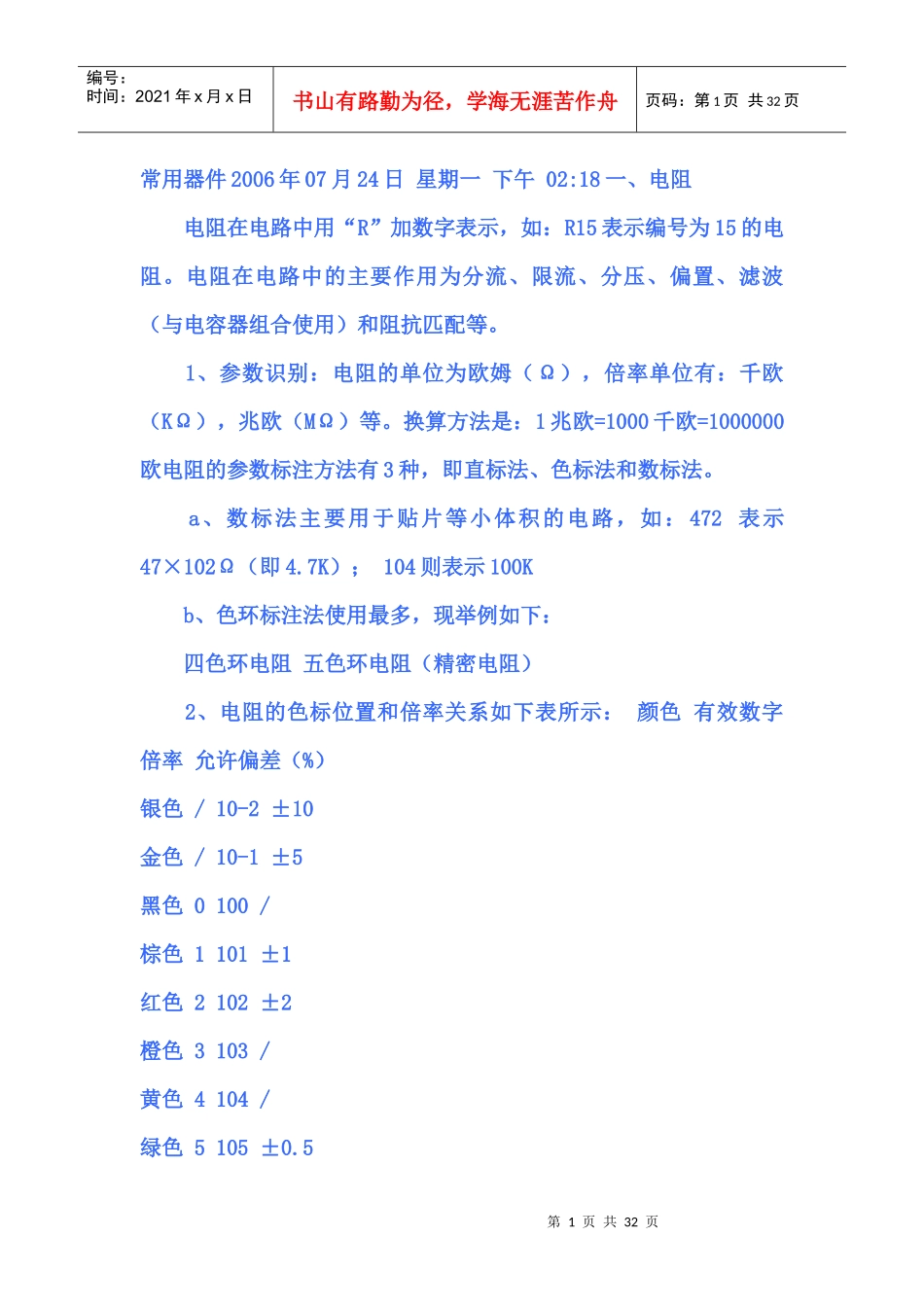

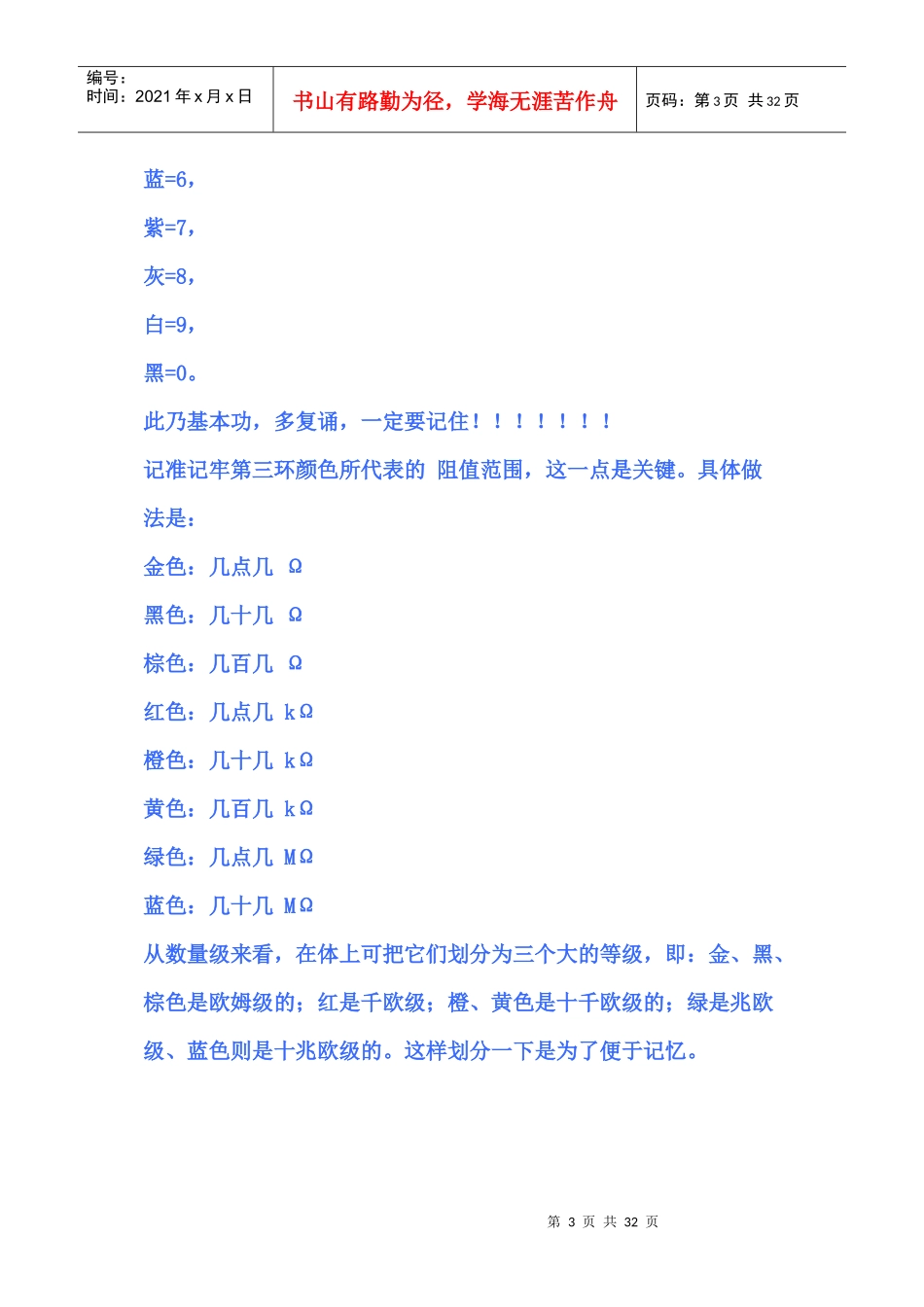

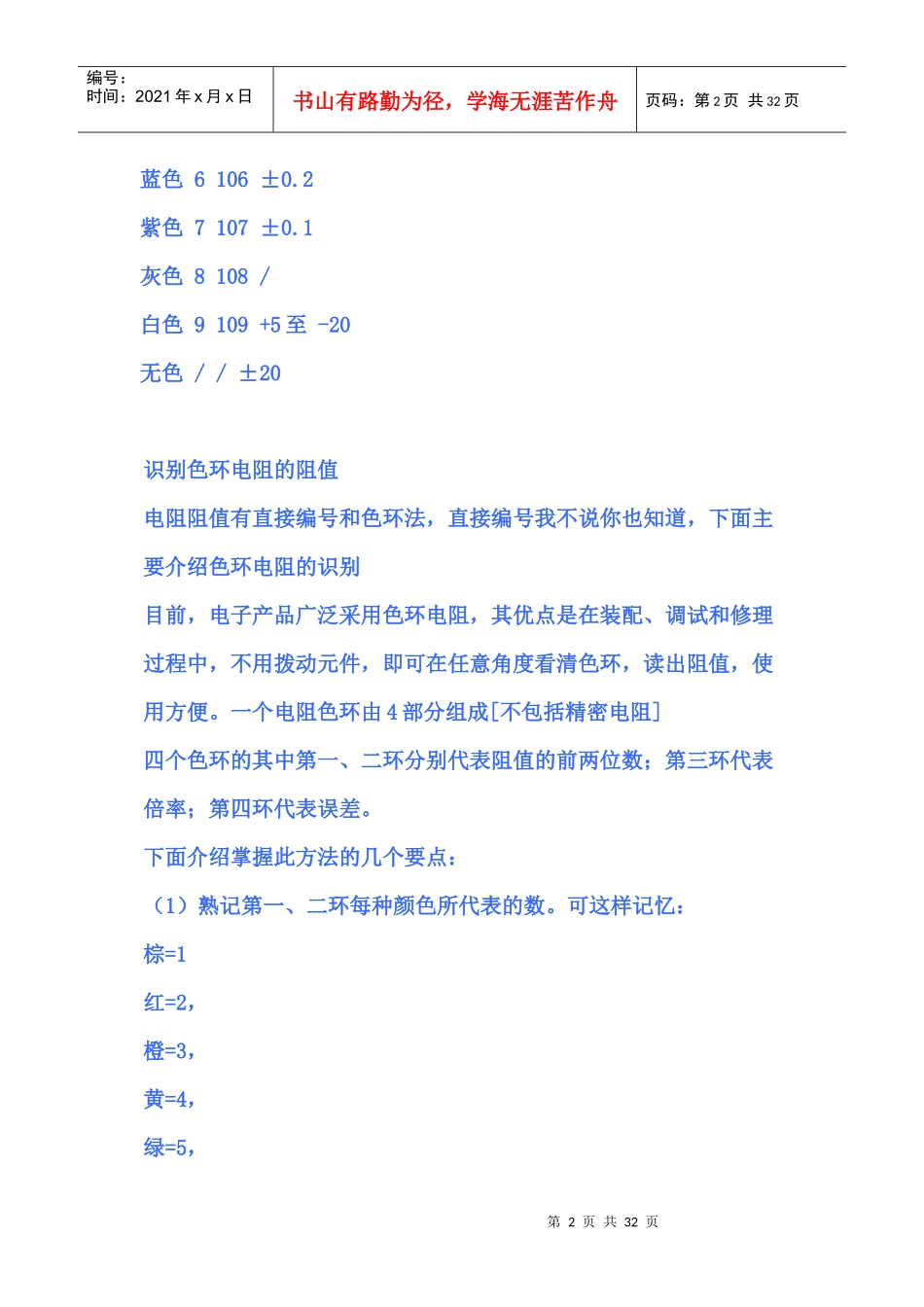

第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共32页常用器件2006年07月24日星期一下午02:18一、电阻电阻在电路中用“R”加数字表示，如：R15表示编号为15的电阻。电阻在电路中的主要作用为分流、限流、分压、偏置、滤波（与电容器组合使用）和阻抗匹配等。1、参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。a、数标法主要用于贴片等小体积的电路，如：472表示47×102Ω（即4.7K）；104则表示100Kb、色环标注法使用最多，现举例如下：四色环电阻五色环电阻（精密电阻）2、电阻的色标位置和倍率关系如下表所示：颜色有效数字倍率允许偏差（%）银色/10-2±10金色/10-1±5黑色0100/棕色1101±1红色2102±2橙色3103/黄色4104/绿色5105±0.5第2页共32页第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共32页蓝色6106±0.2紫色7107±0.1灰色8108/白色9109+5至-20无色//±20识别色环电阻的阻值电阻阻值有直接编号和色环法，直接编号我不说你也知道，下面主要介绍色环电阻的识别目前，电子产品广泛采用色环电阻，其优点是在装配、调试和修理过程中，不用拨动元件，即可在任意角度看清色环，读出阻值，使用方便。一个电阻色环由4部分组成[不包括精密电阻]四个色环的其中第一、二环分别代表阻值的前两位数；第三环代表倍率；第四环代表误差。下面介绍掌握此方法的几个要点：（1）熟记第一、二环每种颜色所代表的数。可这样记忆：棕=1红=2，橙=3，黄=4，绿=5，第3页共32页第2页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共32页蓝=6，紫=7，灰=8，白=9，黑=0。此乃基本功，多复诵，一定要记住！！！！！！！记准记牢第三环颜色所代表的阻值范围，这一点是关键。具体做法是：金色：几点几Ω黑色：几十几Ω棕色：几百几Ω红色：几点几kΩ橙色：几十几kΩ黄色：几百几kΩ绿色：几点几MΩ蓝色：几十几MΩ从数量级来看，在体上可把它们划分为三个大的等级，即：金、黑、棕色是欧姆级的；红是千欧级；橙、黄色是十千欧级的；绿是兆欧级、蓝色则是十兆欧级的。这样划分一下是为了便于记忆。第4页共32页第3页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共32页（3）当第二环是黑色时，第三环颜色所代表的则是整数，即几，几十，几百kΩ等，这是读数时的特殊情况，要注意。例如第三环是红色，则其阻值即是整几kΩ的。（4）记住第四环颜色所代表的误差，即：金色为5％；银色为10％；无色为20％。下面举例说明：例1当四个色环依次是黄、橙、红、金色时，因第三环为红色、阻值范围是几点几kΩ的，按照黄、橙两色分别代表的数"4"和"3"代入,，则其读数为4.3kΩ。第环是金色表示误差为5％。例2当四个色环依次是棕、黑、橙、金色时，因第三环为橙色，第二环又是黑色，阻值应是整几十kΩ的，按棕色代表的数"1"代入，读数为10kΩ。第四环是金色，其误差为5％。五色环电阻最后一道环是棕色一般确认阻值都是看前四道环第四道环是银色（*0.01）就是1R-9.1R之间的阻值比如:1.2R色环就是棕红黑金棕第四道环是金色（*0.1）就是10R-91R之间的阻值比如:12R色环就是棕红黑黑棕第四道环是黑色(*1)就是100R-910R之间的阻值第5页共32页第4页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共32页比如:120R色环就是棕红黑黑棕第四道环是棕色(*10)就是1kR-9.1kR之间的阻值比如:1.2kR色环就是棕红黑棕棕第四道环是红色(*100)就是10kR-91kR之间的阻值比如:12kR色环就是棕红黑红棕第四道环是橙色(*1000)就是100kR-910kR之间的阻值比如:120kR色环就是棕红黑橙棕第四道环是黄色(*10000)就是1MR-8.2MR之间的阻值比如:1.2MR色环就是棕红黑黄棕一般的，用色环表示的允许误差，黑——（无）；橙——（无）；黄——（无）；灰——（无）；紫——0.1%；蓝——0.2%；绿——0.5%；棕——1%；红——2%；金——5%；银——10%；无色——20%；白——+50%，-20%...
