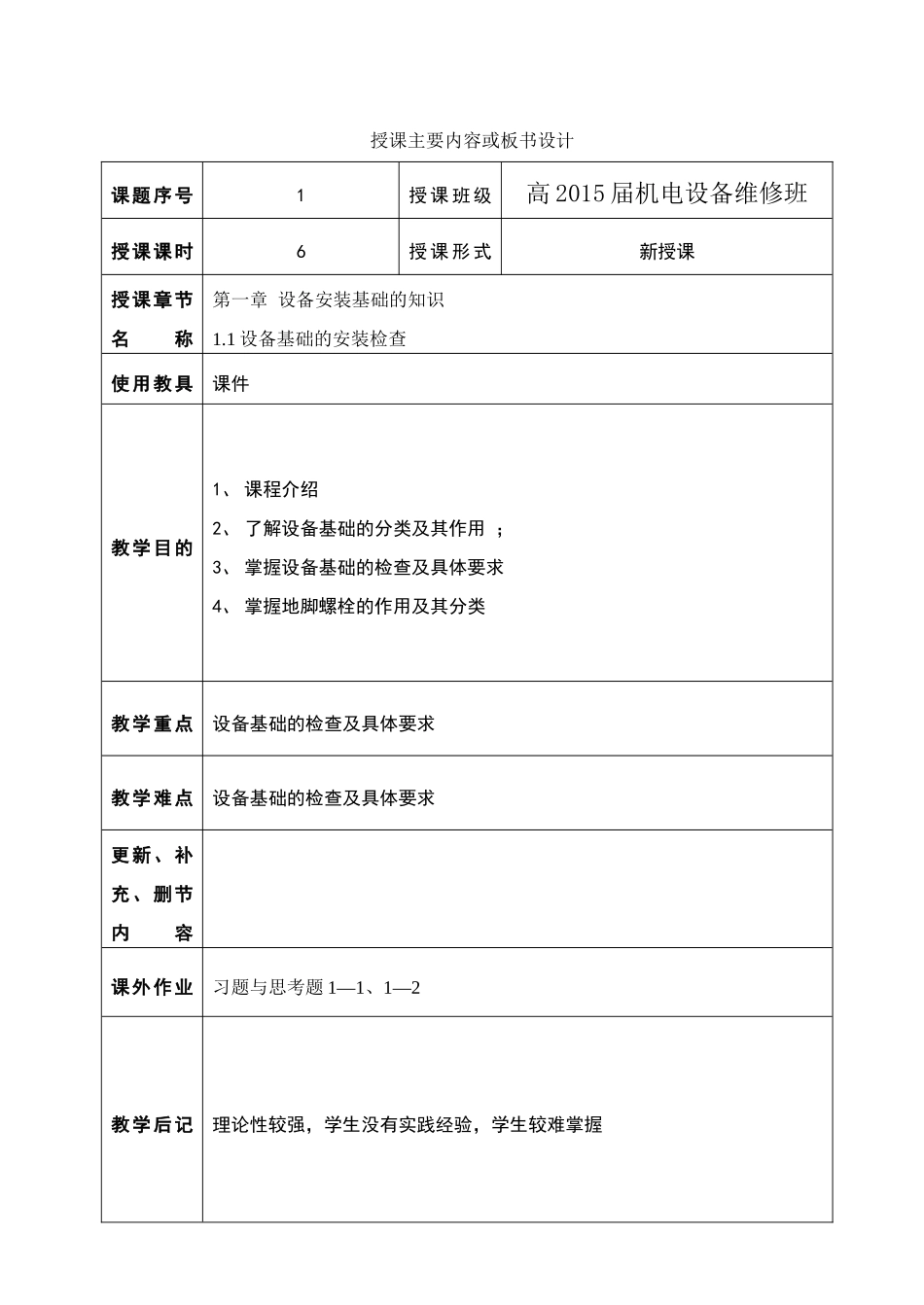

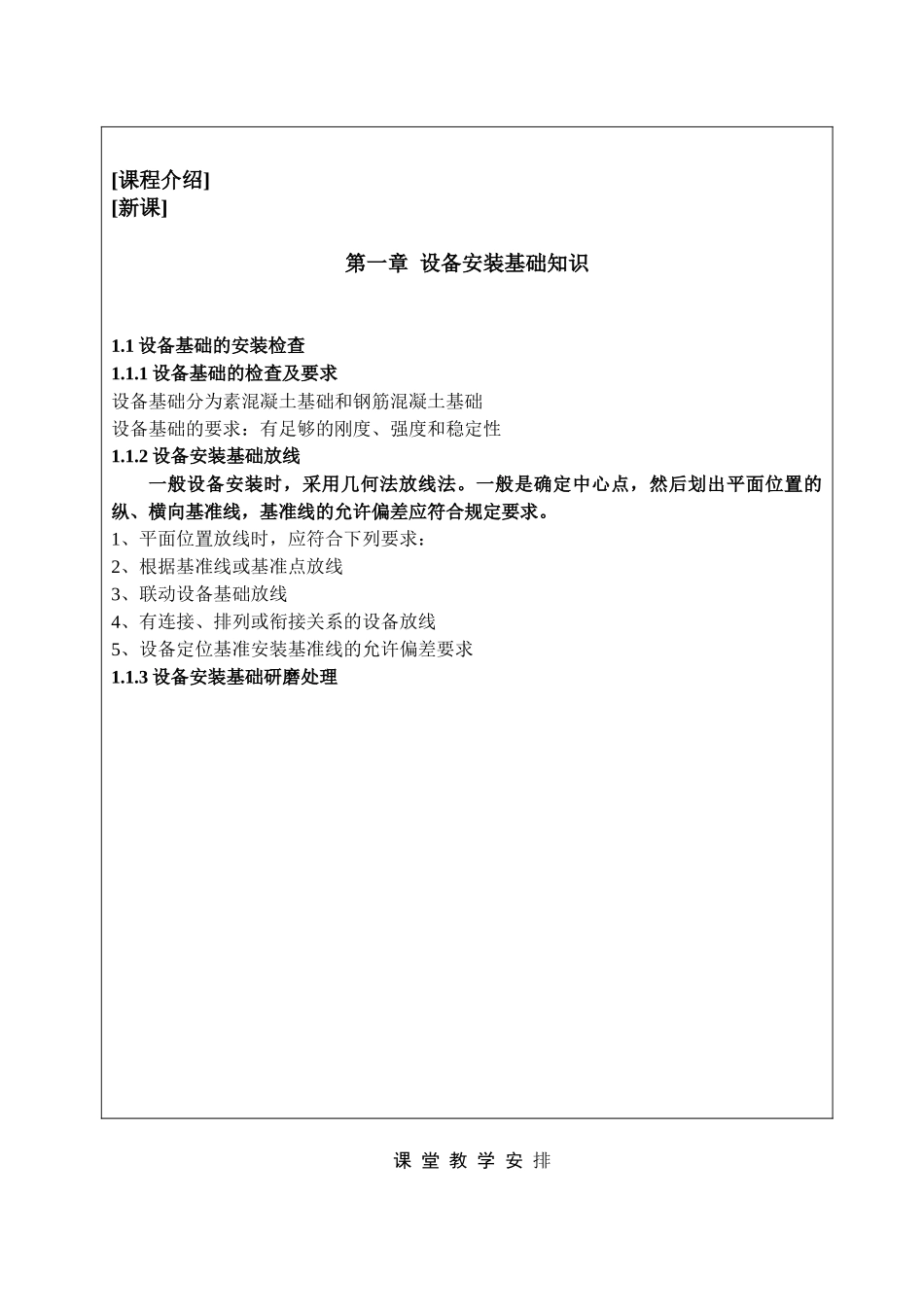

南江县小河职业中学专业名称机电课程名称机电设备维护技术授课教师何伦锋教学部机电专业部授课主要内容或板书设计课题序号1授课班级高2015届机电设备维修班授课课时6授课形式新授课授课章节名称第一章设备安装基础的知识1.1设备基础的安装检查使用教具课件教学目的1、课程介绍2、了解设备基础的分类及其作用；3、掌握设备基础的检查及具体要求4、掌握地脚螺栓的作用及其分类教学重点设备基础的检查及具体要求教学难点设备基础的检查及具体要求更新、补充、删节内容课外作业习题与思考题1—1、1—2教学后记理论性较强，学生没有实践经验，学生较难掌握[课程介绍][新课]第一章设备安装基础知识1.1设备基础的安装检查1.1.1设备基础的检查及要求设备基础分为素混凝土基础和钢筋混凝土基础设备基础的要求：有足够的刚度、强度和稳定性1.1.2设备安装基础放线一般设备安装时，采用几何法放线法。一般是确定中心点，然后划出平面位置的纵、横向基准线，基准线的允许偏差应符合规定要求。1、平面位置放线时，应符合下列要求：2、根据基准线或基准点放线3、联动设备基础放线4、有连接、排列或衔接关系的设备放线5、设备定位基准安装基准线的允许偏差要求1.1.3设备安装基础研磨处理课堂教学安排教学过程主要教学内容及步骤[本课程介绍][新课]第一章设备安装基础知识1.1设备基础的安装检查设备基础分为素混凝土基础和钢筋混凝土基础设备基础的要求：有足够的刚度、强度和稳定性1.1.1设备基础的检查及要求核对基础几何尺寸、标高、预埋件等应符合要求；基础表面应无蜂窝、裂纹及露筋等缺陷，用50N重的锤子敲击基础，检查密实度，不得有空洞声音。对大型设备或精度设备及冲压设备的基础，建设单位应提供预压记录和沉降观测点。1.1.2设备安装基础放线一般设备安装时，采用几何法放线法。一般是确定中心点，然后划出平面位置的纵、横向基准线，基准线的允许偏差应符合规定要求。平面位置放线时，应符合下列要求：（1）根据施工图和有关建筑物的柱轴线、边沿线或标高线划定设备安装的基准线（即平面位置纵、横向和标高线基准线）。（2）较长的基础可用经纬仪或吊线的方法，确定中心点，然后划出平面位置基准线（纵、横向基准线）。（3）基准线被就位的设备覆盖，但就位后必须复查的应事先引处基准线，并做好标志。根据基准线或基准点放课堂教学安排教学过程主要教学内容及步骤21根据建筑物或划定的安装基准线测定标高，用水准仪转移到设备基础的适当位置上，并划定标高基准线或埋设标高基准点。根据基准线或基准点检查设备基础的标高以及预留孔或预埋件的位置是否符合设计和相关规范要求。联动设备基础放线若联动设备的轴心较长，放线时有误差时，可架设钢丝替代设备中心基准线。有连接、排列或衔接关系的设备放线相互有连接、排列或衔接关系的设备，应按设计要求划定共同的安装基准线。必要时应按设备的具体要求，埋设临时或永久的中心标板或基准放线点。埋设标板应符合下列要求：(1)标板中心应尽量与中心线一致。(2)标板顶端应外露4-6mm，切勿凹入。(3)埋设要用高强度水泥砂浆，最好把标板焊接在基础的钢筋上。(4)待基础养护期满后，在标板上定出中心线，打上冲眼，并在冲眼周围划一圈红漆作为明显的标志。设备定位基准安装基准线的允许偏差要求：(1)设备与其他机械设备无联系的,设备的平面位置和标高对安装基准线有一定的允许偏差,平面位置允许偏差为±10/mm,标高允许偏差(+20，课堂教学安排教学过程主要教学内容及步骤543-10)/mm。(2)与其他机械设备有联系的,设备的平面位置和标高对安装基准线有一定的允许偏差,平面位置允许偏差为±2/mm,标高允许偏差±1/mm。1.1.3设备安装基础研磨处理基础研磨时，用水平仪在平垫板上测量水平度，其纵横之差一般不大于0.1/1000,用着色法检查垫铁与基础的接触面积，其接触面积一般不小于70%，并均匀分布垫铁与基础研磨好后，用水平仪或连通管测量各垫铁间的高度差，以垫铁的厚度和块数调整各组垫铁的标高，各组间的相对高差应控制在1㎜以内，并且每组垫铁一般不超过5块，并尽量少用薄垫铁。垫铁位置以外的设备基础表层，凡需二次灌浆的部位应将基础表面的浮浆打...
