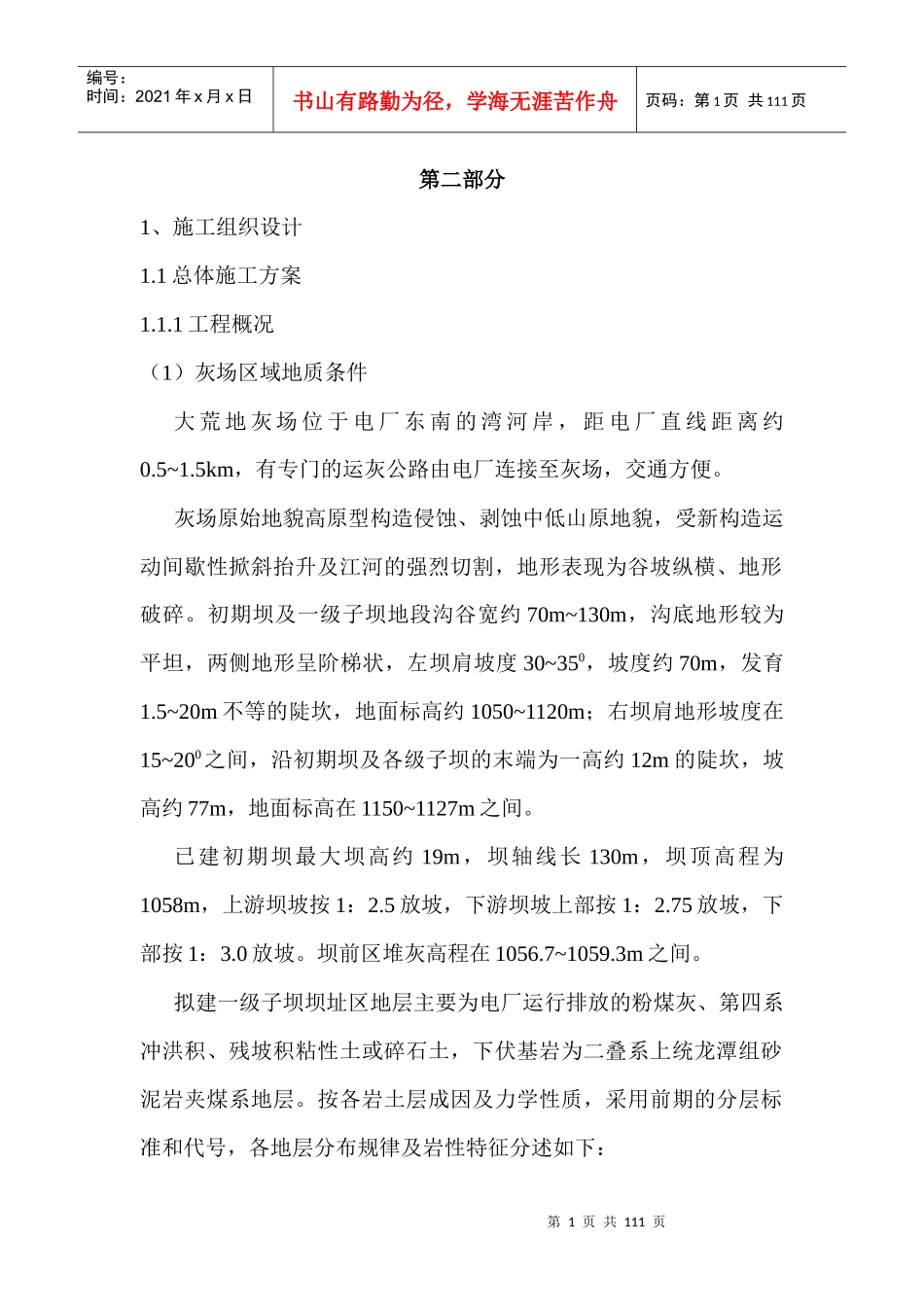

第1页共111页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共111页第二部分1、施工组织设计1.1总体施工方案1.1.1工程概况（1）灰场区域地质条件大荒地灰场位于电厂东南的湾河岸，距电厂直线距离约0.5~1.5km，有专门的运灰公路由电厂连接至灰场，交通方便。灰场原始地貌高原型构造侵蚀、剥蚀中低山原地貌，受新构造运动间歇性掀斜抬升及江河的强烈切割，地形表现为谷坡纵横、地形破碎。初期坝及一级子坝地段沟谷宽约70m~130m，沟底地形较为平坦，两侧地形呈阶梯状，左坝肩坡度30~350，坡度约70m，发育1.5~20m不等的陡坎，地面标高约1050~1120m；右坝肩地形坡度在15~200之间，沿初期坝及各级子坝的末端为一高约12m的陡坎，坡高约77m，地面标高在1150~1127m之间。已建初期坝最大坝高约19m，坝轴线长130m，坝顶高程为1058m，上游坝坡按1：2.5放坡，下游坝坡上部按1：2.75放坡，下部按1：3.0放坡。坝前区堆灰高程在1056.7~1059.3m之间。拟建一级子坝坝址区地层主要为电厂运行排放的粉煤灰、第四系冲洪积、残坡积粘性土或碎石土，下伏基岩为二叠系上统龙潭组砂泥岩夹煤系地层。按各岩土层成因及力学性质，采用前期的分层标准和代号，各地层分布规律及岩性特征分述如下：第2页共111页第1页共111页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共111页①层填土：本层包括粉煤灰层及素填土层，根据形成原因及特性分为4各亚层。①1层粉煤灰：灰色，松散，稍湿~湿，颗粒组成按《岩土工程勘测规范》划分为粉土，主要分布于粉煤灰顶面或粉煤灰底部与原始地面接壤部位，局部地段可见胶结颗粒或团块，该层未经碾压处理。①2层粉煤灰：灰色，稍密，稍湿~湿，局部呈饱和状，颗粒组成按《岩土工程勘测规范》划分为粉土，主要分布于粉煤灰上部或底部，处于①1层松散粉煤灰与①3层中密~密实粉煤灰过渡地段，个别地段以透镜体状分布于①3层中密~密实粉煤灰中，局部地段可见胶结颗粒或团块，偶有零星石膏分布。①3层粉煤灰：灰色，中密~密实，一般呈稍湿，局部地段底部呈湿~饱和，颗粒组成按《岩土工程勘测规范》划分为粉土，该层经过碾压处理，一般呈弱胶结状态，厚度大，层位稳定，其间夹透镜体状①2层稍密粉煤灰。①4层素填土：中密~密实，主要为前期灰场施工堆放的弃土及初期坝坝体堆砌的块石、土工布、石渣等，灰场施工堆放的弃土主要分布在勘探点ES15-ES25-ES34等排洪卧管附近，主要成分为粘性土及碎块石。③层冲、洪积粘性土及碎石土，主要分布于岩角寨小河沟谷地段，本次勘探未揭穿该层，主要揭露了以下两个压层。第3页共111页第2页共111页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共111页③2层冲、洪积粘性土：黄褐色、褐灰色，可塑~硬塑，含碎石或卵石。③3层冲、洪积碎石：褐色~黄褐色，稍密，碎石成分多为强风化~中等风化状的砂、泥岩和玄武岩碎块，一般粒径20~60mm，含量为60%，骨架颗粒间充填可塑状粉质粘土及角砾。④层残、坡积粘性土及碎石，主要分布于岩角寨小河两侧斜坡地段及坡脚，本次主要揭露了以下四个压层。④1层残、坡积粘性土：黄褐色、灰褐色，软塑状，含碎石及角砾，厚度小，呈透镜体状，仅在钻孔ES18及ES31揭露该层，通过现场调查，系由灰场运行用水浸泡形成。④2层残、坡积粘性土：黄褐色、褐灰色，可塑~硬塑，含多量碎石或卵石。④3层残、坡积含碎石粘性土：黄褐色、灰褐色，可塑~硬塑，碎石粒径20~40mm，最大粒径达200mm，多为强风化或中等风化的砂泥岩碎块，含量约为15~40%，主要分布于左坝肩斜坡地段。④4层残、坡积块石：稍密，以中等风化的砂岩为块石主要成分，粒径20~250mm，最大可达500mm，结合初勘资料，该层主要分布在ES02-ES03一线基岩面底部，本次仅在钻孔ES02底部揭露该层。⑤层砂泥岩夹煤层,系软质岩组，岩性软硬相间，呈互层或夹层状，在左右坝肩陡坎地段有天然露头。第4页共111页第3页共111页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共111页1）泥岩：褐灰色、黄灰色为主，以粘土矿物为主，泥质、粉砂泥质结构，泥质胶结为主，薄层状、块状，节理裂隙发...
