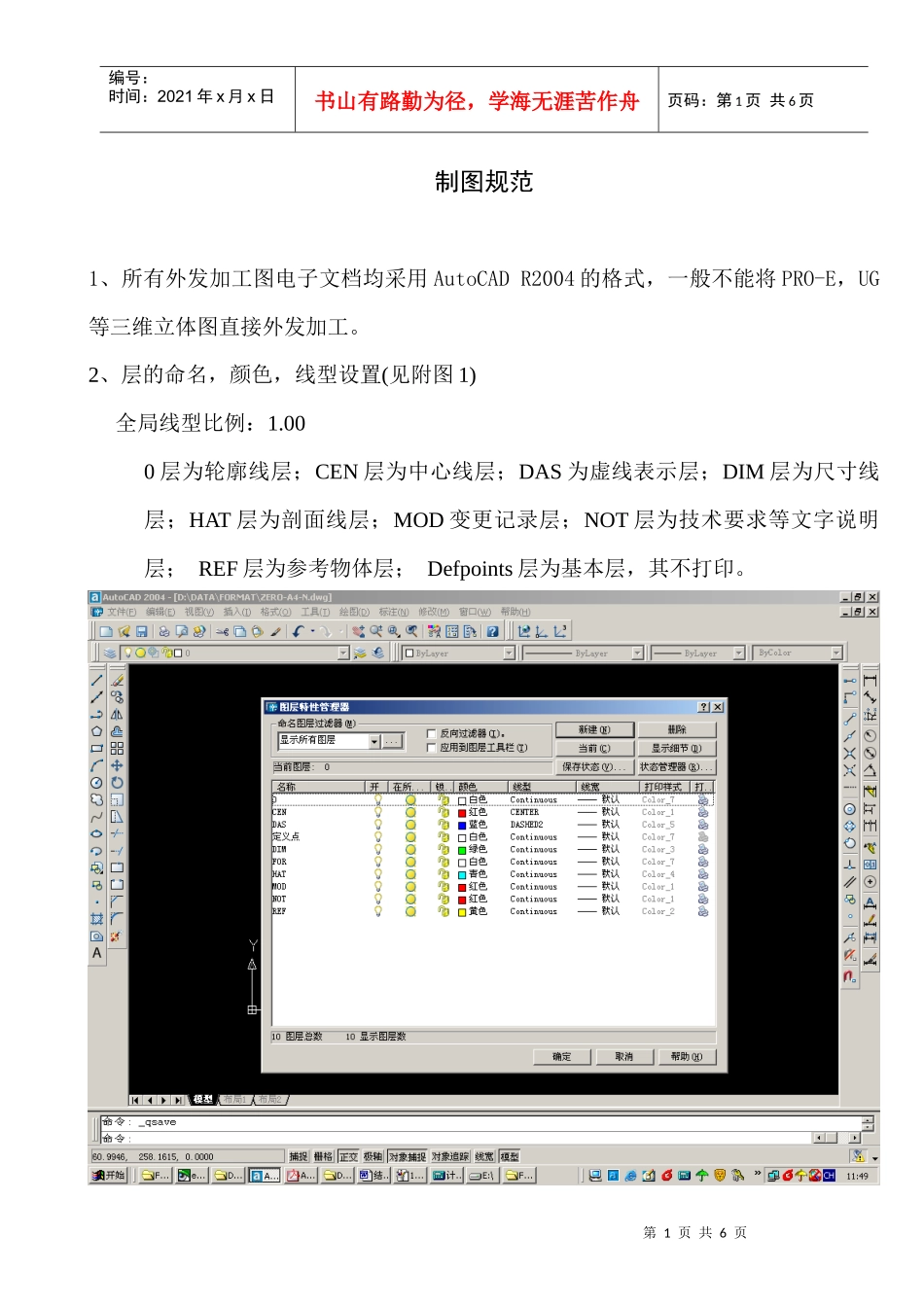

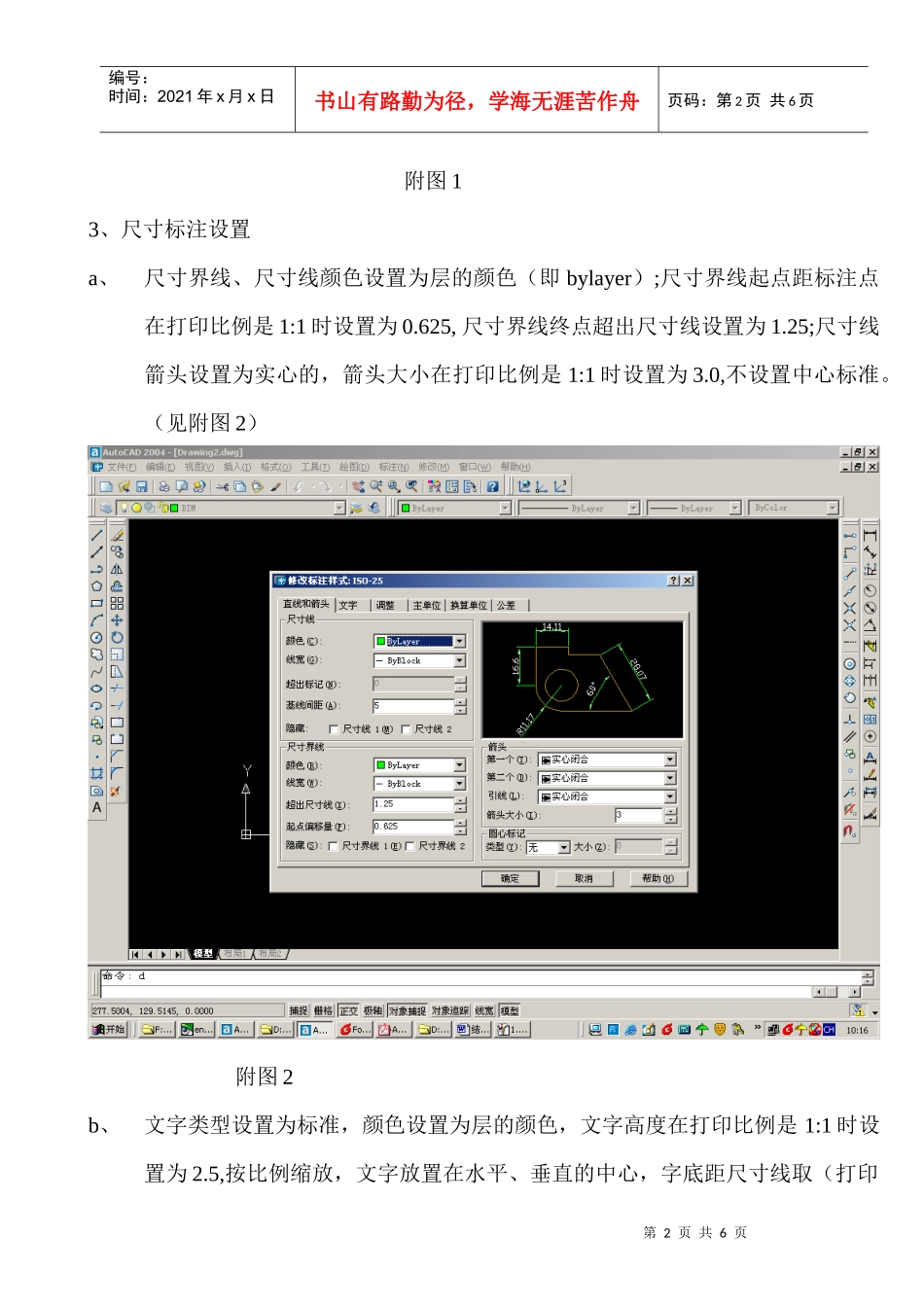

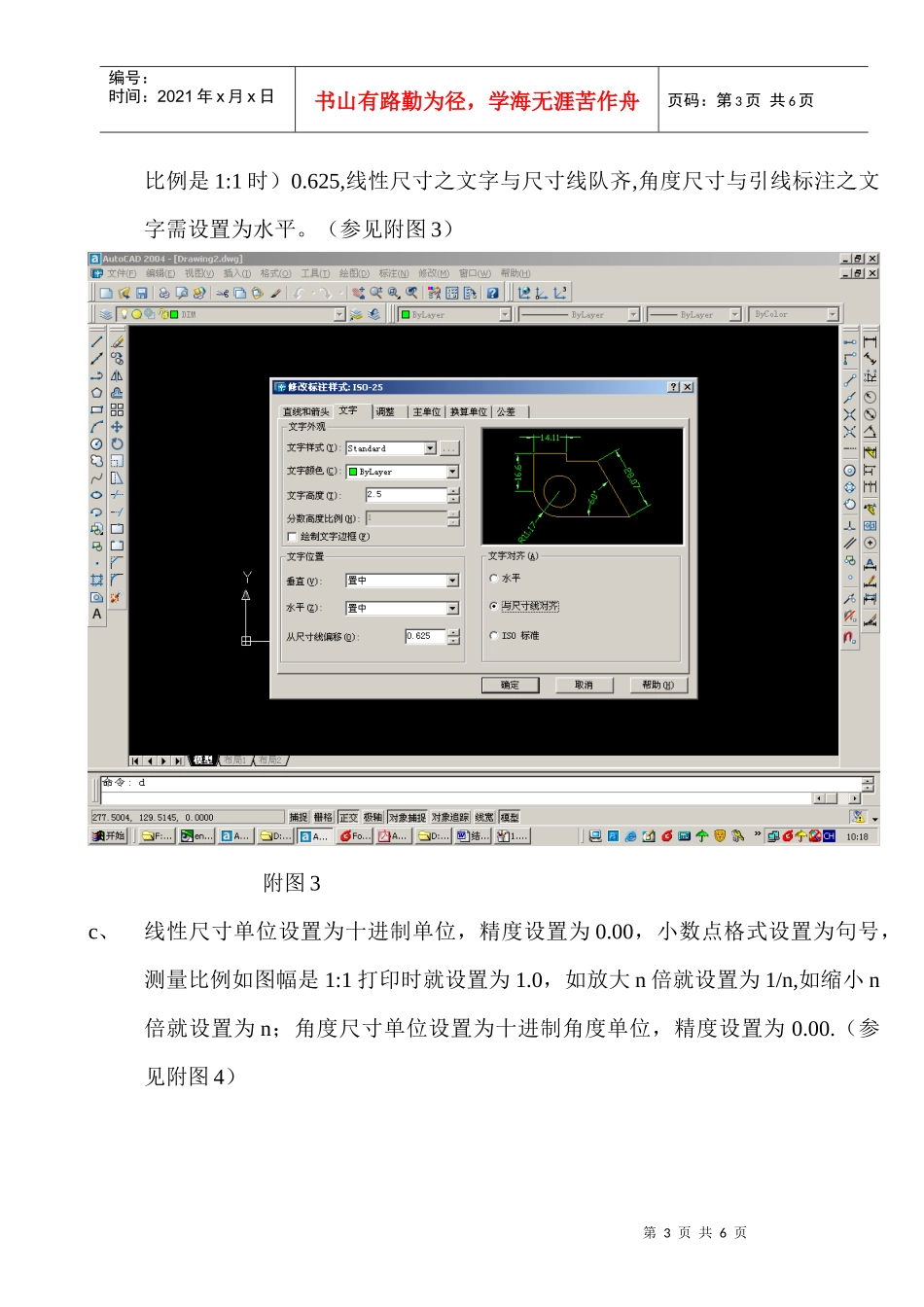

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页制图规范1、所有外发加工图电子文档均采用AutoCADR2004的格式，一般不能将PRO-E，UG等三维立体图直接外发加工。2、层的命名，颜色，线型设置(见附图1)全局线型比例：1.000层为轮廓线层；CEN层为中心线层；DAS为虚线表示层；DIM层为尺寸线层；HAT层为剖面线层；MOD变更记录层；NOT层为技术要求等文字说明层；REF层为参考物体层；Defpoints层为基本层，其不打印。第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页附图13、尺寸标注设置a、尺寸界线、尺寸线颜色设置为层的颜色（即bylayer）;尺寸界线起点距标注点在打印比例是1:1时设置为0.625,尺寸界线终点超出尺寸线设置为1.25;尺寸线箭头设置为实心的，箭头大小在打印比例是1:1时设置为3.0,不设置中心标准。（见附图2）附图2b、文字类型设置为标准，颜色设置为层的颜色，文字高度在打印比例是1:1时设置为2.5,按比例缩放，文字放置在水平、垂直的中心，字底距尺寸线取（打印第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页比例是1:1时）0.625,线性尺寸之文字与尺寸线队齐,角度尺寸与引线标注之文字需设置为水平。（参见附图3）附图3c、线性尺寸单位设置为十进制单位，精度设置为0.00，小数点格式设置为句号，测量比例如图幅是1:1打印时就设置为1.0，如放大n倍就设置为1/n,如缩小n倍就设置为n；角度尺寸单位设置为十进制角度单位，精度设置为0.00.（参见附图4）第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页附图44、图框采用公司标准的图框（参见附图5），其版次栏每更改一次需升版，但如是采用先打样再确认的方式，打样过程中的更改版次不升，但打样图纸需注明是打样图纸（即每正式发行一次版次需升一次，但打样过程中的更改不升版），且每升版一次其零件的物料编码一般需升版一次（按公司规定执行）。其材料栏按有关材料标准标示（冷轧板常用牌号是SPCC，电解板常用牌号是SECC，不锈钢板常用牌号是SUS304，镀锌板常用牌号是SGCC）,如是金属板材，其厚度标示小数点后两位（如T=1.00）不再标单位，其默认单位是mm.第5页共6页第4页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共6页附图55、视图放置全采用第三视角的方式（即右側看到的视图放在右视图）；尺寸标注须清晰、明确，方便加工时查找，整个图纸需看上去不零乱，清洁；局部放大图用罗马字母标示，如I、II、III、IV、V、VI等；方向视图用阿拉伯字母表示，如A、B、C、D等；如局部无法清除看到尺寸标注，需用局部放大图标注；如图纸很大时可采用版块标注方式，即同一功能的放在同一版块标注；功能尺寸如按第6,7,8条款未注公差等级能满足要求就不用标注尺寸公差，如不能满足要求，须标注公差要求；如未注公差等级能满足功能要求，但仍需品质人员重点控制尺寸，需在尺寸后惙标示CTF字样，意思为功能控制尺寸（英文：ControlToFunction）。第6页共6页第5页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共6页6、钢板冲压制品如有公差标注，按标注公差范围验收；尺寸未注公差按GB/T13914-92国家标准执行，在同一面的尺寸按ST4等级设计与验收，通过折弯，压形等不在同一平面的按按FT5等级设计与验收，通过焊接而成的尺寸按ST6或FT6等级设计与验收，角度未注公差按GB/T13915-92国家标准执行，冲裁角度公差按AT3级设计及验收，弯曲角度公差按BT3级设计及验收。7、机加件制品如有公差标注，按标注公差范围验收；未注公差按GB/T1804-92国家标准执行，采用f等级(既精密级)设计与验收。8、塑胶制品如有公差标注，按标注公差范围验收；未注公差按SJ/T10628-1995国家标准执行，采用4等级设计与验收。9、每张图纸一般需有技术要求，技术要求放置在NOTE层，技术要求应对影响功能的折弯、压形、焊接等加工做出明确规范，如毛刺方向，压痕等对功能、外观有要求，也需明确规范。10、打印时打印机油墨的颜色设...
