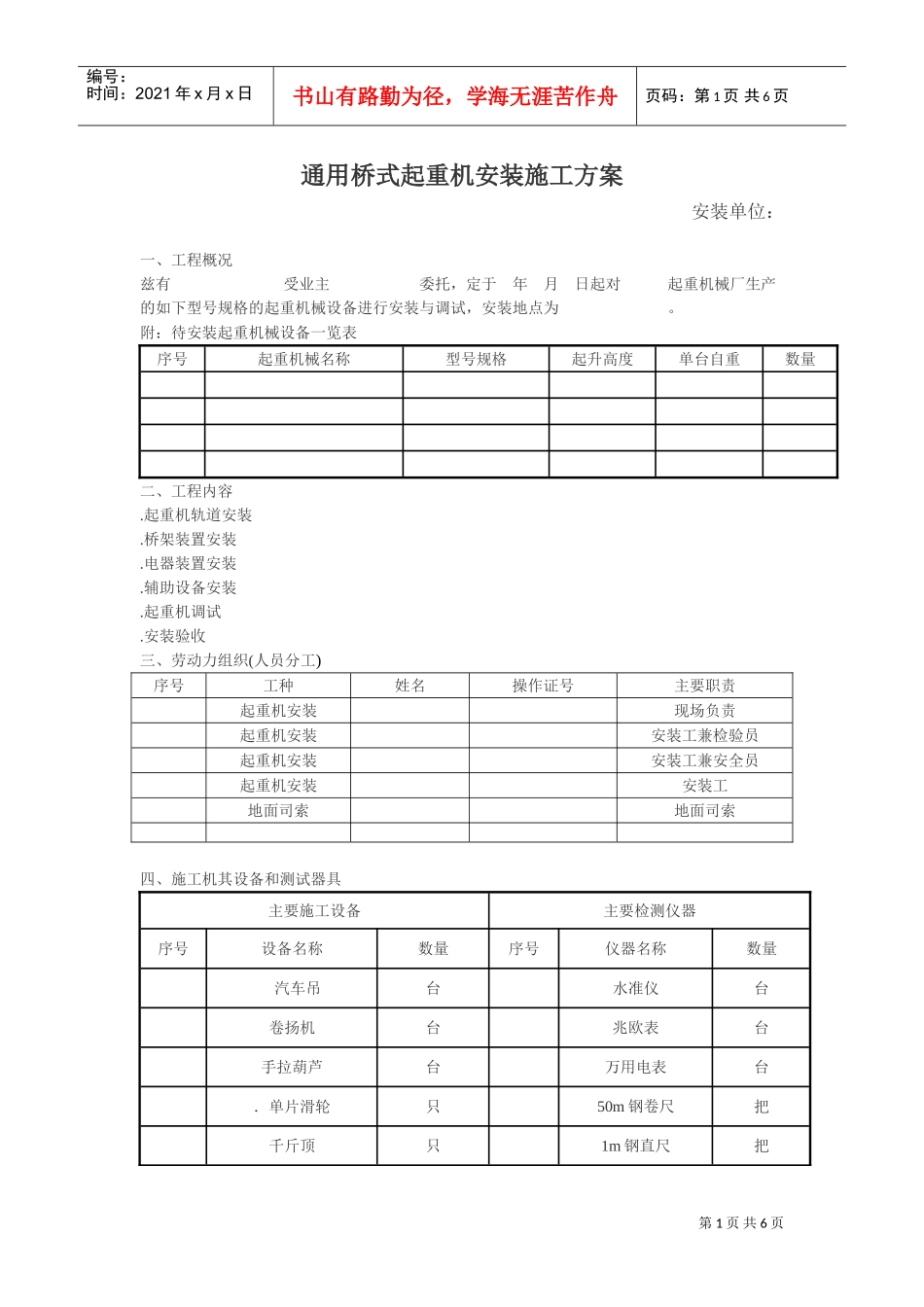

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页通用桥式起重机安装施工方案安装单位：一、工程概况兹有受业主委托，定于年月日起对起重机械厂生产的如下型号规格的起重机械设备进行安装与调试，安装地点为。附：待安装起重机械设备一览表序号起重机械名称型号规格起升高度单台自重数量二、工程内容.起重机轨道安装.桥架装置安装.电器装置安装.辅助设备安装.起重机调试.安装验收三、劳动力组织(人员分工)序号工种姓名操作证号主要职责起重机安装现场负责起重机安装安装工兼检验员起重机安装安装工兼安全员起重机安装安装工地面司索地面司索四、施工机其设备和测试器具主要施工设备主要检测仪器序号设备名称数量序号仪器名称数量汽车吊台水准仪台卷扬机台兆欧表台手拉葫芦台万用电表台．单片滑轮只50m钢卷尺把千斤顶只1m钢直尺把第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页交流电焊机台100mm塞尺把气割设备套框式水平仪台砂轮切割机台游标卡尺把角向磨光机台弹簧秤把安全带副手虎钳把五、工艺流程设备开箱检查一建筑构件部分的检查一安装轨道一滑触线安装一吊装一组装通用桥式起重机一起重机电气及附件安装起重机试运转一自检一竣工交检六、工艺步序(一)设备开箱检查由安装单位和设备使用单位共同成立开箱验收小组，根据装箱清单逐一清点货物，并认真填写开箱验收记录。.根据随机文件目录查对《使用说明书》、电气原理图、布线图、《产品合格证》（包括主要材料质保书、电动葫芦合格证等）。.根据装箱清单所列零部件规格型号、数量逐一清点货物。.检查各部件是否完好无损，有无人为因素的变形损伤。.验收结束后，认真填写开箱验收记录，并共同签字。.将验收后的设备妥善保管。(二)建筑构件部分的检查根据业主提供的建筑构件检测数据，对建筑构件部分进行复查。.承轨梁顶面标高。.承轨梁中心位置及两侧承轨梁中心距。.承轨梁已预留孔及预埋螺栓时中心线的偏离。(三)安装轨道.放线：根据起重机轨距在承轨梁上放线，弹出轨道中心线，再按轨道底宽，弹出轨道底边线，以导电侧的轨道线为基准，根据轨距，用钢卷尺、弹簧秤定出另一侧轨道中心线，同样弹出轨道中心线。.调整标高：根据所测标高，添加所需的垫板。.轨道上位：用手拉葫芦分别将调直的轨道吊装到承轨梁上，吊放在所需位置，把轨道底面用20mm左右厚度的木板垫起来，以便放置钢垫板和防震垫片。.轨道找正、定位、紧固：将安装轨道用的一切材料及工具如螺栓组、轨道压板等吊到承轨梁上，并组对好，以防掉下伤人。钢垫和防震垫板垫好后，将轨道下的木板抽出，然后用鱼尾板把轨道连成一体，其轨道接头间隙不应大于2mm左右，两侧轨道接头错开，且错开距离不得等于轮距，接头左、右、上三面偏移均应小于1mm，根据中心线大体找成一根直线，用轨道压板等把轨道初步固定，最后进行全面找正，符合要求后把螺栓全部紧固。第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页.轨距测量：使用弹簧秤对钢著尺施以拉力测量轨距，且每根轨道至少测量三点。轨道跨度极限偏差值应符合：≤10m，△±3mm；>10m，△[()]，且最大值不超过±15mm。.在轨道总长度内，侧向极限偏差为±10mm；轨道顶面相对于理论高度的极限偏差为±10mm；两根轨道的高度差最大±10mm；轨道中心与承轨梁中心之间的偏差不得超过承轨梁腹板厚度的一半。.轨道要可靠接地，其接地电阻小于欧姆。(四)滑触线安装.按照安全滑触线产品要求，先安装固定支架。.将每根滑触线用吊杆螺栓定位。.滑触线组装，组装时调整与轨道在水平、垂直两个方向的平行度，不应大于，且全长不超过15mm。.先固定一段标准段滑触线，再逐段按标准安装固定。.安装集电器，保证集电器电刷与导电滑道结合紧密、运行平滑。七、吊装方案(一)吊装根据现场及起吊设备条件，决定采用分片吊装、然后再在承轨梁上组装的方案。根据起重机起升高度、单片主梁及小车总成自重，选用用足够吨位（）的汽车吊吊装。.先将导电侧主梁梁捆绑好，在主梁两端各系足够长度的缆绳，缓慢起升-300mm后刹车。.检查起吊用的...
