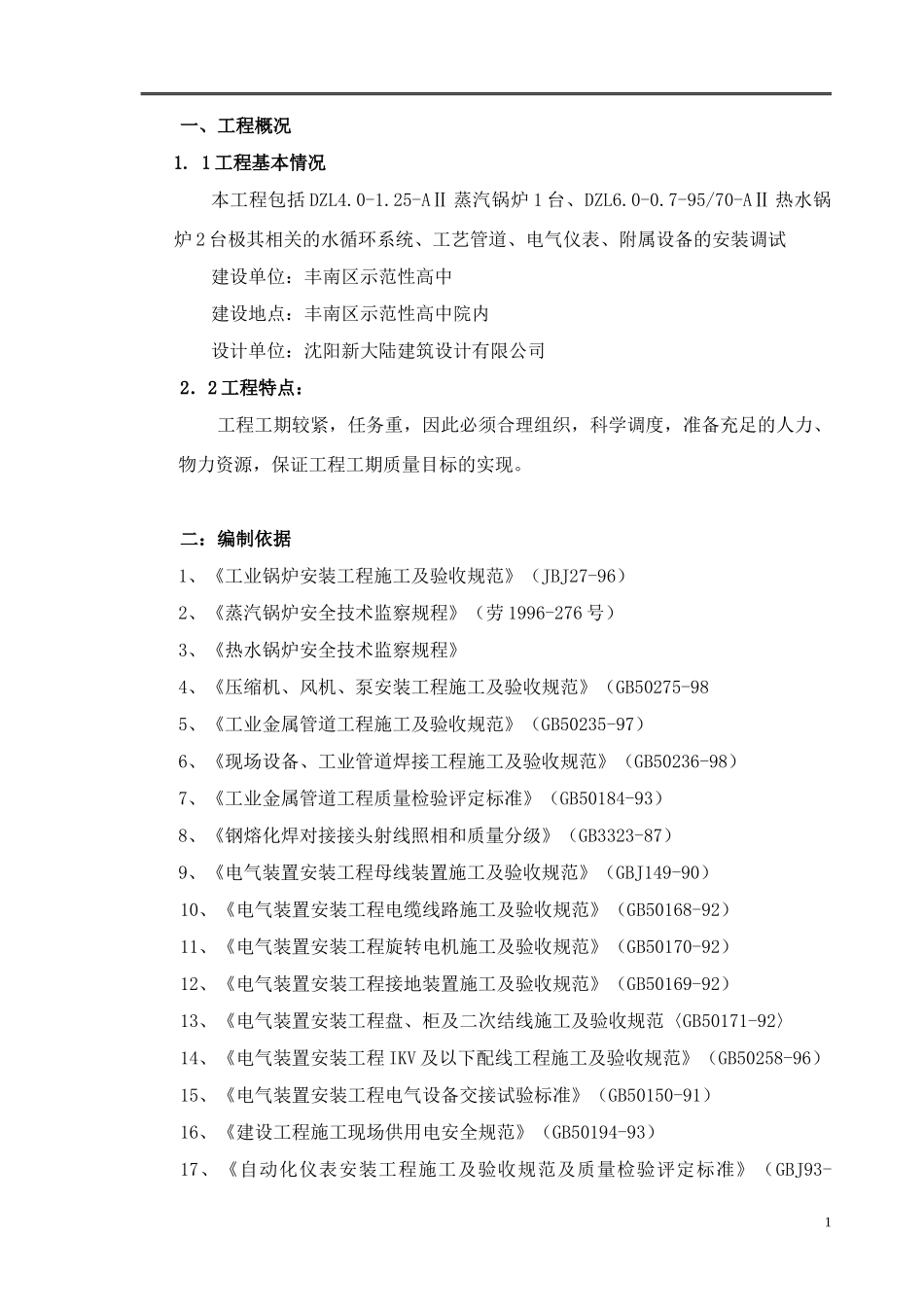

一、工程概况1.1工程基本情况本工程包括DZL4.0-1.25-AⅡ蒸汽锅炉1台、DZL6.0-0.7-95/70-AⅡ热水锅炉2台极其相关的水循环系统、工艺管道、电气仪表、附属设备的安装调试建设单位：丰南区示范性高中建设地点：丰南区示范性高中院内设计单位：沈阳新大陆建筑设计有限公司2．2工程特点：工程工期较紧，任务重，因此必须合理组织，科学调度，准备充足的人力、物力资源，保证工程工期质量目标的实现。二：编制依据1、《工业锅炉安装工程施工及验收规范》（JBJ27-96）2、《蒸汽锅炉安全技术监察规程》（劳1996-276号）3、《热水锅炉安全技术监察规程》4、《压缩机、风机、泵安装工程施工及验收规范》（GB50275-985、《工业金属管道工程施工及验收规范》（GB50235-97）6、《现场设备、工业管道焊接工程施工及验收规范》（GB50236-98）7、《工业金属管道工程质量检验评定标准》（GB50184-93）8、《钢熔化焊对接接头射线照相和质量分级》（GB3323-87）9、《电气装置安装工程母线装置施工及验收规范》（GBJ149-90）10、《电气装置安装工程电缆线路施工及验收规范》（GB50168-92）11、《电气装置安装工程旋转电机施工及验收规范》（GB50170-92）12、《电气装置安装工程接地装置施工及验收规范》（GB50169-92）13、《电气装置安装工程盘、柜及二次结线施工及验收规范〈GB50171-92〉14、《电气装置安装工程IKV及以下配线工程施工及验收规范》（GB50258-96）15、《电气装置安装工程电气设备交接试验标准》（GB50150-91）16、《建设工程施工现场供用电安全规范》（GB50194-93）17、《自动化仪表安装工程施工及验收规范及质量检验评定标准》（GBJ93-186、GBJ131-90）18、设计图纸及相关资料三、质量目标本工程质量目标是：各分项、分部工程优良率达到80%以上，工程整体达到优良等级。四、施工组织机构施工项目班子组成姓名职务管理范围刘绪祥项目经理全面刘光武项目总工（材料责任师）技术高国利项目副经理施工李长河质量员质检邵义凤材料员材料管理张春信安全员安全管理于兴敏技术员统计技术张立娟资料员资料管理王有平机务员设备管理高秀芝计量员计量器具五、施工平面布置及施工部署（见附图）5.1施工平面布置（见附图）5.2施工部署5.2.1施工安排根据本工程特点及甲方要求，首先安装锅炉本体，然后设备安装、管道的安装为主线，以电仪安装为辅线展开施工。其余工程穿叉进行。5.2.2施工阶段划分为确保本工程顺利进行，将本工程划分为三个阶段：施工准备阶段、工程安装阶段、工程试运阶段。5.2.3施工准备阶段21)项目经理部组织项目各有关专业技术人员认真熟悉图纸，并参加图纸会审，各专业根据自己的实际情况提出资源计划，编制施工方案和技术交底，组织好现场临建、水电敷设，根据提供的座标进行放线测量。2)公司组织相关科室抓紧落实项目经理部提出的资源需求计划，人力、财力、工程材料、施工机具设备及时到位。5.2.4工程安装阶段根据现场情况组织安排锅炉及附属系统的施工，锅炉本体及转动由一个钳工组负责，钢结构的安装由一个铆工组完成，管道安装由一个管工组负责，电气仪表由一个电气仪表综合组负责，5.2.5工程试运阶段锅炉调试和试车非常重要，要编制详细试运方案，将现有的施工人员重新整合与甲方操作人员密切配合。六、施工方案6.1锅炉本体及附属设备施工工艺6.1.1施工前的准备1、学习锅炉图纸及厂家的技术文件，了解基本技能及其特征，清点图纸和有关技术资料。其中包括：①锅炉图纸（总图、安装图和主要受压部件）。②受压元件的强度计算书。③安全阀排放量的计算书。④锅炉质量证明书（包括出厂合格证、金属材料证明焊接质量证明和水压试验）。⑤锅炉安装说明书和使用说明书。⑥受压元件设计变更通知单。新制造的锅炉必须有金属铭牌，并应装在明显的位置，金属铭牌上至少应载明下列项目。①锅炉型号。②制造厂锅炉产品编号。3③额定蒸发量（t/h）。④额定蒸汽温度(℃)。⑤额定蒸汽压力（MPa）。⑥制造厂名。⑦锅炉制造许可证级别编号。2.准备运输、吊装专用工具，筹备专用材料，设置看护保卫人员，准备开工。3.测量放线、校对基础，查找出的问题，甲乙方共同商议解决。4.设备清点及查...
