盘锦市翔河湾7#住宅楼临时用电施工组织设计VIP免费

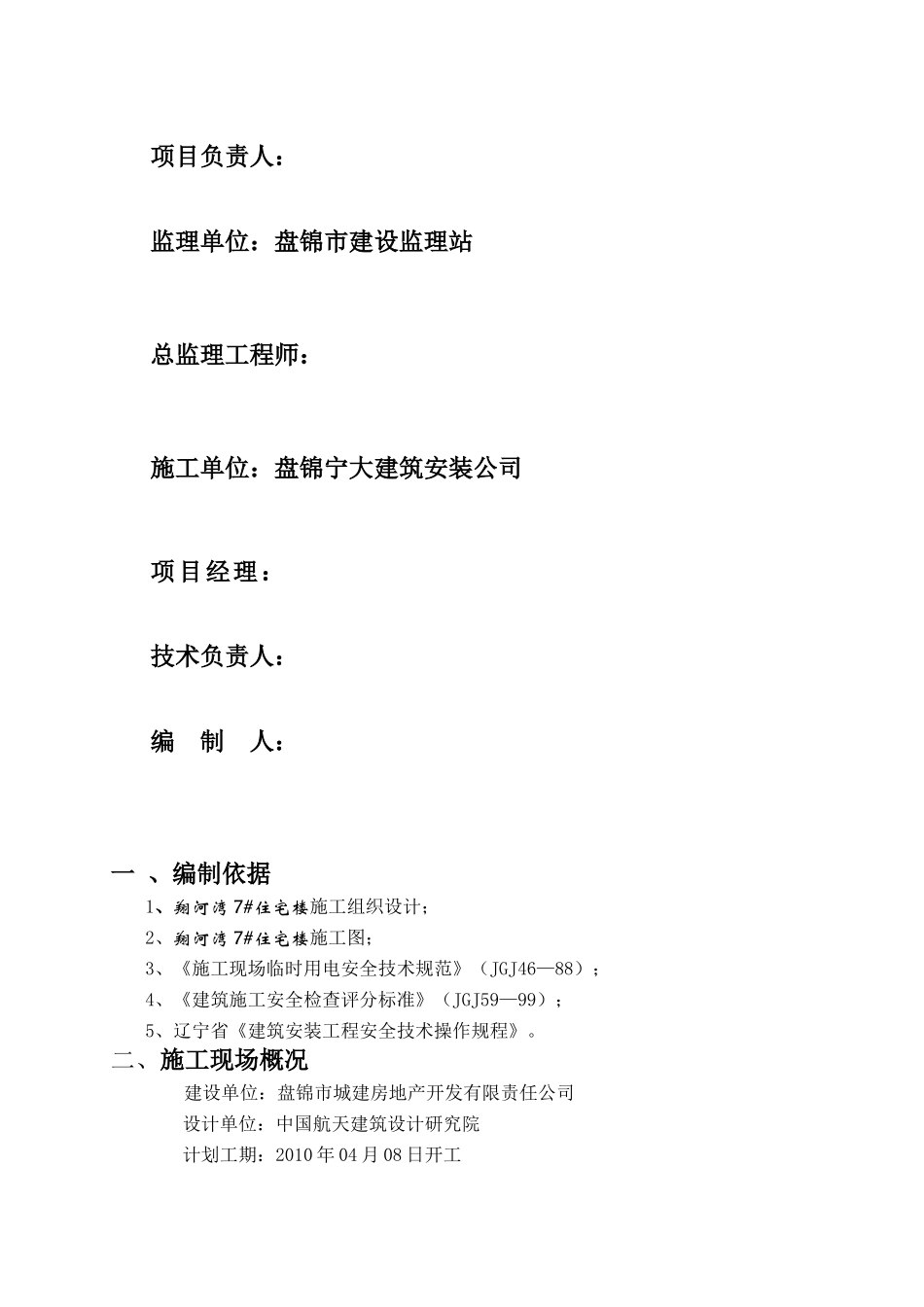

盘锦市城建房地产开发有限责任公司翔河湾7#住宅楼临时用电施工组织设计盘锦辽河油田天兴建安公司2010年04月06日工程名称：1#、2#散集房式仓建设单位：盘锦市良友米业有限责任公司项目负责人：监理单位：盘锦市建设监理站总监理工程师：施工单位：盘锦宁大建筑安装公司项目经理：技术负责人：编制人：一、编制依据1、翔河湾7#住宅楼施工组织设计；2、翔河湾7#住宅楼施工图；3、《施工现场临时用电安全技术规范》（JGJ46—88）；4、《建筑施工安全检查评分标准》（JGJ59—99）；5、辽宁省《建筑安装工程安全技术操作规程》。二、施工现场概况建设单位：盘锦市城建房地产开发有限责任公司设计单位：中国航天建筑设计研究院计划工期：2010年04月08日开工2010年12月30日竣工共计：266天工程质量标准：市优1#、2#散集房式仓工程位于大洼县新开镇中学西侧毗邻，厂区内道路通畅。工程设计概况：1#、2#散集房式仓工程建筑面积S1＝2330.59㎡，S2=2616.68。建筑地上一层，建筑檐口处标高9.33m。该工程平面型式呈矩型，室内外高差300mm，抗震设防烈度为7度，结构形式为排架结构，耐火极限为二级，建筑结构安全等级为二级，设计合理使用年限为50年。基础工程：排架柱为单独柱基，山墙和檐墙为条形基础。主体结构工程：混凝土结构为现浇砼排架柱。地梁上砌体结构为MU10砖，M7.5水泥砂浆砌筑。屋架为预应力混凝土折线形屋架（YWJ24），外委现场制作，屋面板外购1.5m×6.0m预应力混凝土屋面板。施工电源利用附近高压电力网，引入变压器由建设单位提供电缆干线采用埋地引入施工现场。施工电源（总配电箱）。具体做法执行《施工现场临时用电安全技术规范》JGJ46－88。三、施工现场用电负荷计算1、常用主要机械设备计划用电定额塔吊（QTZ40）1（台）(25(KW+17.6(KW)=42.6(KW)振捣棒2（台）×1.1(KW)=2.2(KW)切断机1（台）×3(KW)=3(KW)弯曲机1（台）×3(KW)=3(KW)调直机1（台）×9.5(KW)=9.5(KW)电锯1（台）×7.5(KW)=7.5(KW)潜水泵2（台）×2.2(KW)=4.4(KW)平板振动器1（台）×2.2(KW)=2.2(KW)无齿锯1（台）×2.2(KW)=2.2(KW)交流电焊机1（台）×20(KW)=20(KVA)交流电焊机1（台）×15(KW)=15(KVA)∑Pc=111.6KW)室内照明∑Pa=6(W/m2)×800(m2)=4.8(KW)室外照明∑Pb=1(W/m2)×2000(m2)=2(KW)总电量：Ｐ=1.1(K1∑Ｐc+K2∑Ｐa+K3∑Ｐb)(KW)Ｋ1—设备同时使用系数取0.7(30台以内)Ｋ2—室内照明使用系数取0.8Ｋ3—室外照明使用系数取11.1—用电不均匀系数Ｐ＝1.1(0.7×111.6+0.8×4.8+1.0×2)＝83.96(KW)变压器选择：P变＝1.05P／COSφ=1.4P(KVA)1.05—功率损失系数cosΦ—用电设备功率因数（一般建筑工地取0.75）P变＝1.4×125.16＝175.22（KVA）建设单位应投入一台SL7—300施工变压器可满足施工需要。单个变压器下主导线的选择（按导线的允许电流）1000P√3UlcosΦ(A)电流值Ul—线路工作电压值（380V）cosΦ—功率因数，临时网络取0.751000×83.96√3×380×0.75为保证安全用电，主导线应选用BX型铜芯橡皮线导线标称截面为70㎜2。2、变压器及电缆线路架设：（1）施工用电总配电箱设在塔吊下面，四周应设置高2m木制围栏（有门）围栏由木脚手架杆钉板皮，并在明显部位悬挂警示牌。（2）电缆干线采用埋地引入施工现场。具体做法执行《施工现场临时用电安全技术规范》JGJ46－88。（3）配电箱和开关箱采用厚1.5mm铁板制作或购置符合质量标准的成品箱（柜），有关具体要求执行《施工现场临时用电安全技术规范》JGJ46－88。四、施工现场临时用电安全组织管理措施1、建立合理的临时用电规章制度（1）建立在项目经理领导下的电气技术负责人和各电气技术人员的岗位责任制，明Il=Il=Il==98.20.(A)确电气技术管理机构与各个岗位的职责范围；（2）建立各工种的安全操作规程，如焊接、机械设备等；（3）建立电气设备运行规程，如变压器、电动机、配电装置等；（4）建立电气设备检修规程，保证设备完好；（5）建立电气仪器、仪表和计量器具的定期校验维修制度以及新购电气设备，电动工具的检验制度。2、建立临时用电技术档案（1）临时用电施工组织设计资料；（2）临时用电技术交底资料；（3）临时用电安全检测记录；（4）...
