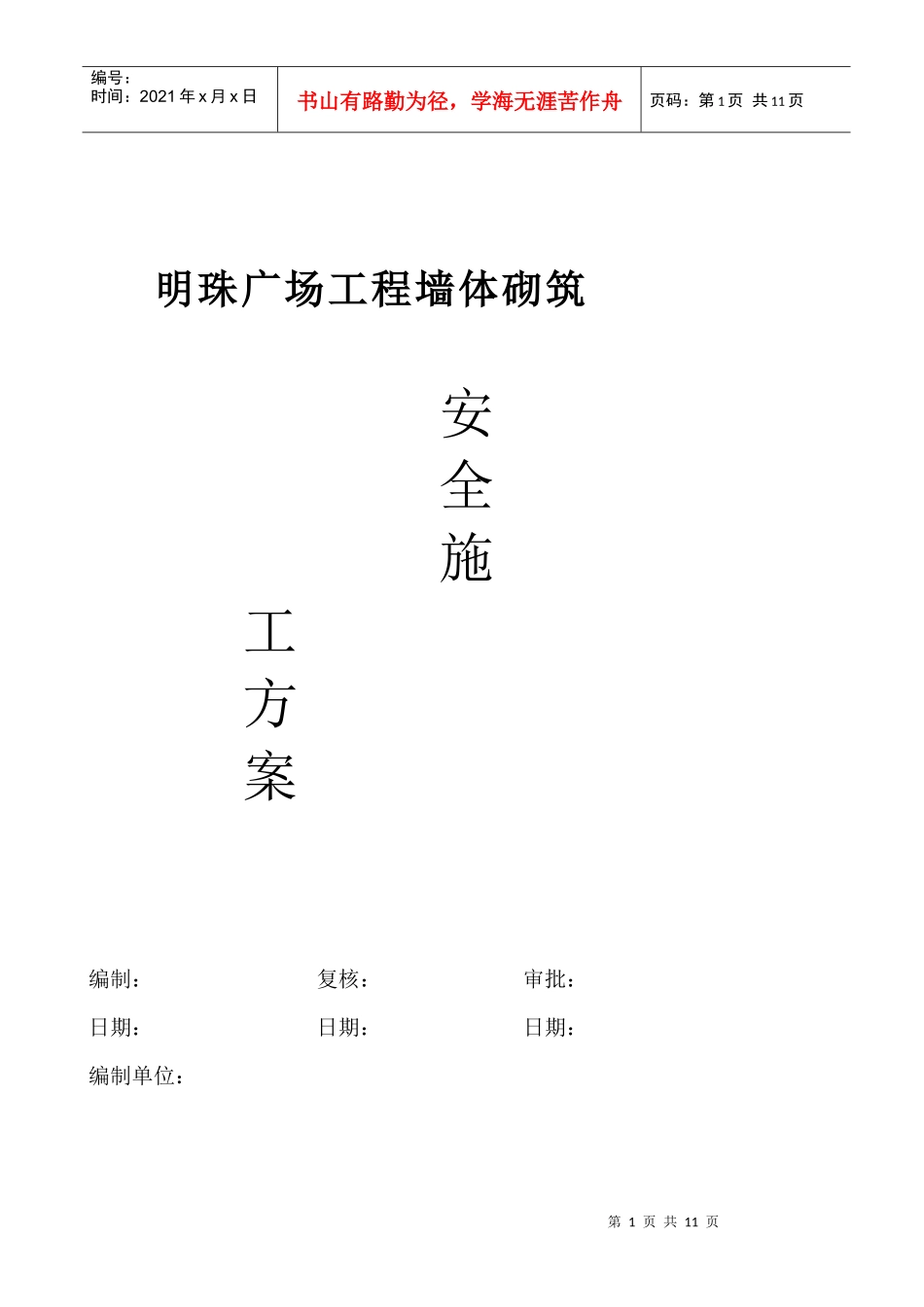

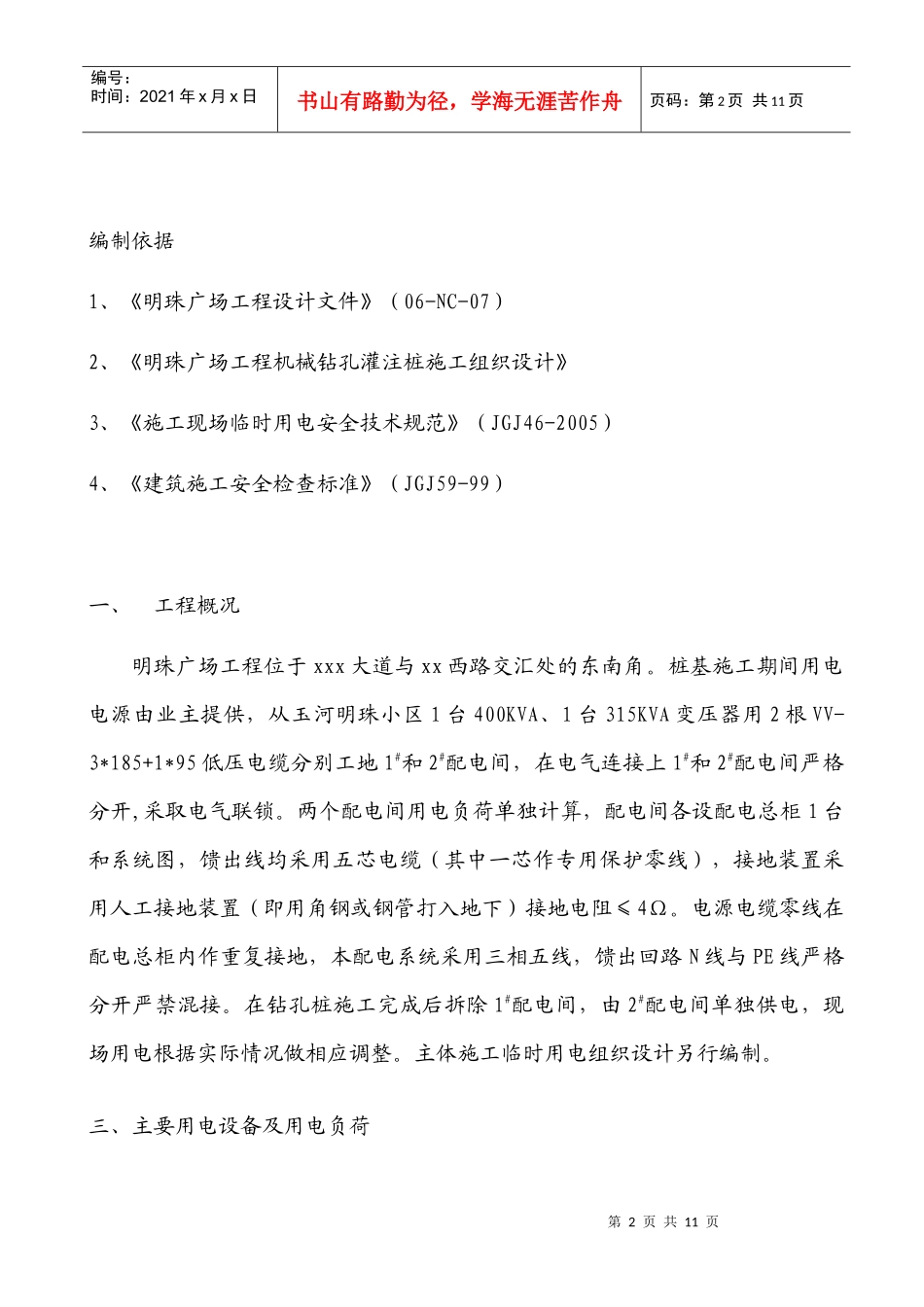

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页明珠广场工程墙体砌筑安全施工方案编制：复核：审批：日期：日期：日期：编制单位：第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页编制依据1、《明珠广场工程设计文件》（06-NC-07）2、《明珠广场工程机械钻孔灌注桩施工组织设计》3、《施工现场临时用电安全技术规范》（JGJ46-2005）4、《建筑施工安全检查标准》（JGJ59-99）一、工程概况明珠广场工程位于xxx大道与xx西路交汇处的东南角。桩基施工期间用电电源由业主提供，从玉河明珠小区1台400KVA、1台315KVA变压器用2根VV-3*185+1*95低压电缆分别工地1#和2#配电间，在电气连接上1#和2#配电间严格分开,采取电气联锁。两个配电间用电负荷单独计算，配电间各设配电总柜1台和系统图，馈出线均采用五芯电缆（其中一芯作专用保护零线），接地装置采用人工接地装置（即用角钢或钢管打入地下）接地电阻≤4Ω。电源电缆零线在配电总柜内作重复接地，本配电系统采用三相五线，馈出回路N线与PE线严格分开严禁混接。在钻孔桩施工完成后拆除1#配电间，由2#配电间单独供电，现场用电根据实际情况做相应调整。主体施工临时用电组织设计另行编制。三、主要用电设备及用电负荷第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页本工程采用GPS-15钻机8套，电焊机8台等大型用电设备，主要技术指标见下表主要机械设备和测量仪器计划表设备名称规格型号单位数量额定功率(KW)总功率(KW)工程钻机GPS－15台830240泥浆泵3PN台822176砂石泵6BS台830240电动葫芦5t台85.544电焊机BX－330台817136灌浆平台GJ-5T副48.335.2镝灯YM350台43.514砂轮切割机J2G2－400台224生活设施20钻孔时为用电高峰，1#配电间负荷：钻机4台、砂石泵4台、立泵4台、电焊机4台。2#配电间相同。1.施工用电量计算第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页总用电量P总＝P动力+P照明…………………………………………（1）P动力=1.05×（K1×∑P1/cosφ+K2×∑P2）………………（2）式(2)中:P动力＝供电设备总需要容量（ＫＶＡ）∑P1＝电动机额定功率（ＫＷ）；∑P1＝4×（30+22+30）=328ＫＷ∑P2＝电焊机额定容量（ＫＶＡ）；∑P2＝4×17=68KVAK1＝需要系数，取0.60K2＝需要系数，取0.50cosφ＝电动机的平均功率因数，取0.75P动力=1.05×（0.60×328/0.75+0.50×68）=311KVAP照明1=0.5×（3.5+3.5）=3.5KVAP照明2=0.5×（3.5+3.5+20）=13.57KVAP总1＝P动力+P照明1=311+3.5=314.5KVAP总2＝P动力+P照明2=311+13.5=324.5KVA1#配电间和2#配电间负荷分别为314.5KVA和324.5KVA。2.变压器选择：由于业主提供的电源为一台400KVA（2#配电间）、一台315KVA（1#配电间）变压器可满足供电要求。3.回路电流计算及开关导线选择：回路见下表。第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页①N1回路负荷：PN1=30+20+30=82KWIN1=PN1/（√3UCosφ）=82/(√3×0.4×0.75)=157A采用VV-1KV3×50+2×25电缆，隔离开关采用HD11-200/3，漏电断路器采用250/4，整定值为200A。其余钻机回路相同。②N9回路负荷按30KW计算，即IN9=PN9/（√3UCosφ）=30/(√3×0.4×0.75)=58A采用VV-1KV5×16电缆，隔离开关采用HD11-100/3，漏电断路器采用100/4，整定值为80A。四、施工临时用电布置4.1根据施工总用电量以及各回路计算电流、导线选择、设备布置绘制线路布置图回路编号线路起至点线路型号规格N总电源—配电间电缆VV-1KV3×185+2×95N11#钻机、浇筑平台电缆VV-1KV3×50+2×25N22#钻机、浇筑平台电缆VV-1KV3×50+2×25N33#钻机、浇筑平台电缆VV-1KV3×50+2×25N44#钻机、浇筑平台电缆VV-1KV3×50+2×25N55#钻机、浇筑平台电缆VV-1KV3×50+2×25第6页共11页第5页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共11页N66#钻机、浇筑平台电缆VV-1KV3×50+2×25N77#钻机、浇筑平台电缆VV-1KV3×50+...
