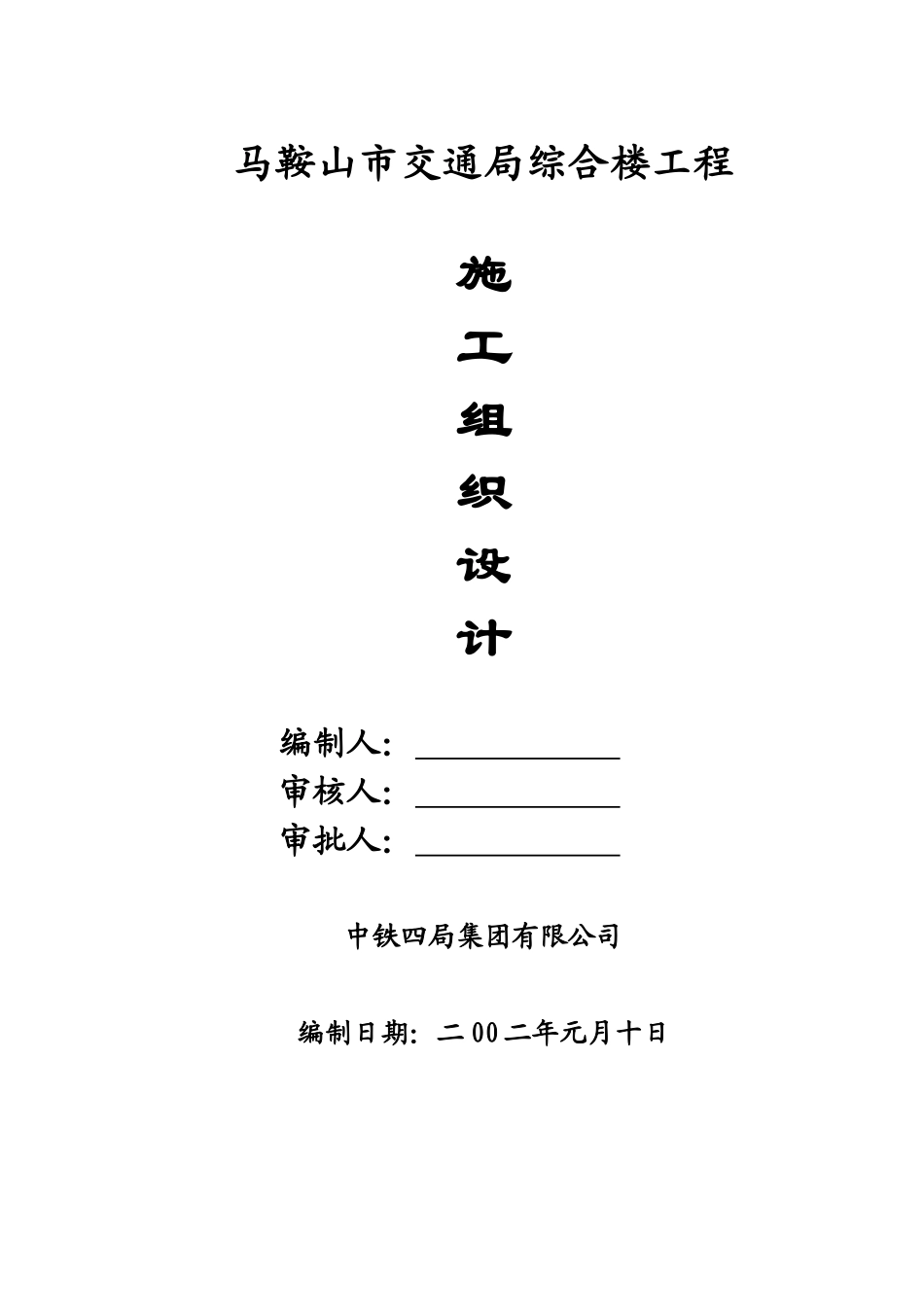

马鞍山市交通局综合楼施组_第1页
1/33
马鞍山市交通局综合楼施组_第2页
2/33
马鞍山市交通局综合楼施组_第3页
3/33
马鞍山市交通局综合楼工程施工组织设计编制人:审核人:审批人:中铁四局集团有限公司编制日期:二00二年元月十日第1页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共33页施工组织设计目录一.编制依据二.工程概况三.施工方案四.施工进度计划及工期保证措施五.施工质量保证措施六.安全保证措施七.文明施工措施八.环保及消防措施九.季节性施工措施十.施工组织机构、劳动力需要量计划及主要施工机具计划十一.施工总平面图布置及主要临时设施十二.新技术、新工艺、新材料的应用十三.合理化建议十四.对监理单位的配合制度十五.总分包管理十六.工程回访与保修第2页共33页第1页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共33页一、编制依据1.《安徽省马鞍山市交通局综合楼工程招标文件》、答疑和补充答疑书。2.施工图、现行施工验收规范和评定标准。3.《中华人民共和国建筑法》、《建设工程质量管理条例》、安全方面的法规、规范。4.现场调查资料。5.工地报字第(2001)1003号《岩土工程勘察报告》。二、工程概况:(一)建筑概况:该工程位于雨山路和红旗南路交叉口的西南角,建筑面积18170m2,建筑高度66.05m,地下一层,地上15层。地下一层战时作二等人员掩蔽部,设一个防护单元,平时作小汽车库。地下防水等级属一级,防水方案选用砼自防水,迎水面附加聚氨脂涂膜防水层。地上一、二层为裙楼,每层面积约2000m2,层高5m。其东侧为商场,西侧为办公区。地上自三~十五层为主楼,每层面积约800m2,层高3.9m。主楼设电梯两部,裙楼设液压货梯和自动扶梯各一部。裙楼外墙面:干挂暗黄色磨光花岗石、亚光灰绿色铝板幕墙。主楼外墙面:北立面为铝板幕墙,南立面为釉面砖,东、西立面为铝板幕墙和釉面砖各半。主出入口雨蓬采用铝合金雨蓬。窗为铝合金窗,门有防火门、胶合板门、铝合金弹簧门和实木门。室内吊顶主要是轻钢龙骨矿棉板,室外悬挑部分采用钢板网粉平顶。屋面为倒置式II级卷材防水保温屋面。楼地面类型主要有水磨石、地砖、花岗岩和107胶等。内墙面除卫生间为瓷砖墙面之外,其余大部分为乳胶漆墙面。安装工程:强弱电、给排水、消防、通风空调等项目齐全。(二)结构概况:结构型式:框架剪力墙结构,主楼长40m,宽17m,主要柱网(8m+8m)×8m。主楼与裙楼地下室停车场形成整体结构。钻孔灌注桩,直径有φ800、φ600两种,桩长30m左右。其上设承台和梁式钢筋砼满堂基础。第3页共33页第2页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共33页墙体:地上采用MU7.5,190×190×90的粘土空心砖砌筑,地下采用标准砖砌筑。(三)工程地质概况:根据地质勘探报告,本工程桩基础持力层为、层:中~弱风化岩石。基坑大开挖的主要土层为第层:弱透水~不透水层。地下水位埋深在1.2~2.1m之间,标高为10.46m~11.36m。地下水位主要受大气降水补给,且地下水对砼无侵蚀性。(四)地形、地貌及交通状况:本工程位于雨山路和红旗南路路口,交通极为方便。内有闲置的小二层办公楼、厕所和配电房。整个场地在停车场内,除西侧围墙附近为土面之外,大部分地面为0.3~0.5m沥青碎石层,表面平整,便于行车和机械设备行走。四周有围墙,场地北侧和东侧设有出入口和门卫室,出入方便。(五)气象概况:夏季最高温度40ºC,冬季最低温度-8ºC,5~7月份为雨季,降水量较大。三、施工方案:(一)基坑大开挖施工方案:先挖至-4.45m,挖土数量约17000m3。根据地质勘察报告,层是开挖基坑的主要层位。投入两台挖掘机同时作业,自卸汽车运弃,在基坑底四周设置排水沟和小集水井,用潜水泵将将小集水井的水排至临时排水系统。因、层土质松散,基坑开挖深度又大,为了确保边坡稳定,决定采用喷锚挂网支护,该工艺省时、经济、安全可靠。基坑开挖之后,在基坑底面填筑30cm厚碎石垫层,以便进行钻孔桩施工。(二)钻孔桩施工方案:本工程钻孔桩总计153根,其中直径600mm的桩71根,直径800mm的桩82根,桩长约30m左右,设计要求进入中一弱分化岩石1m。按设计要求先施工3根试桩,确定钻孔桩施工相关参数和要...
