第四章 网络与通信技术VIP专享VIP免费

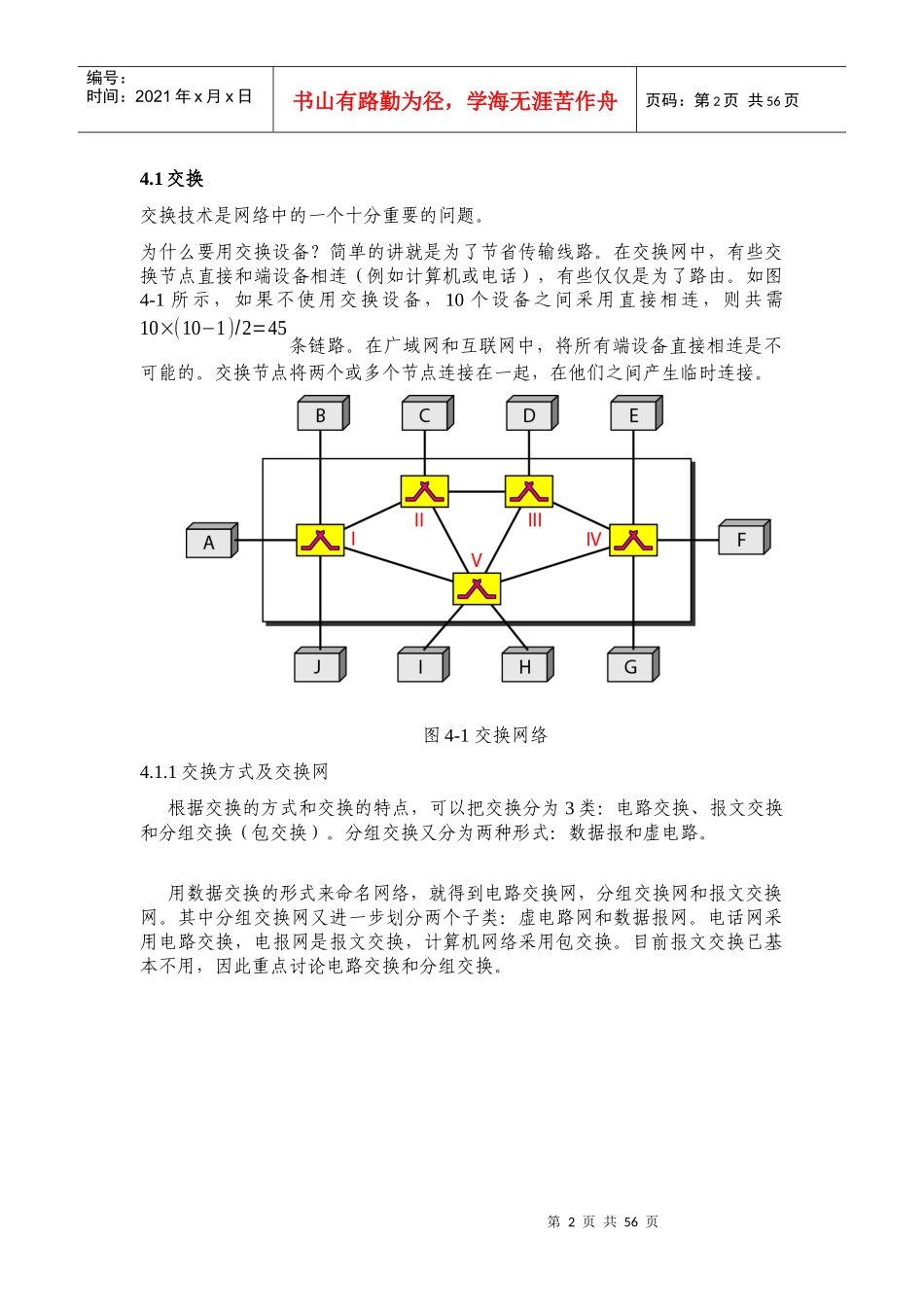

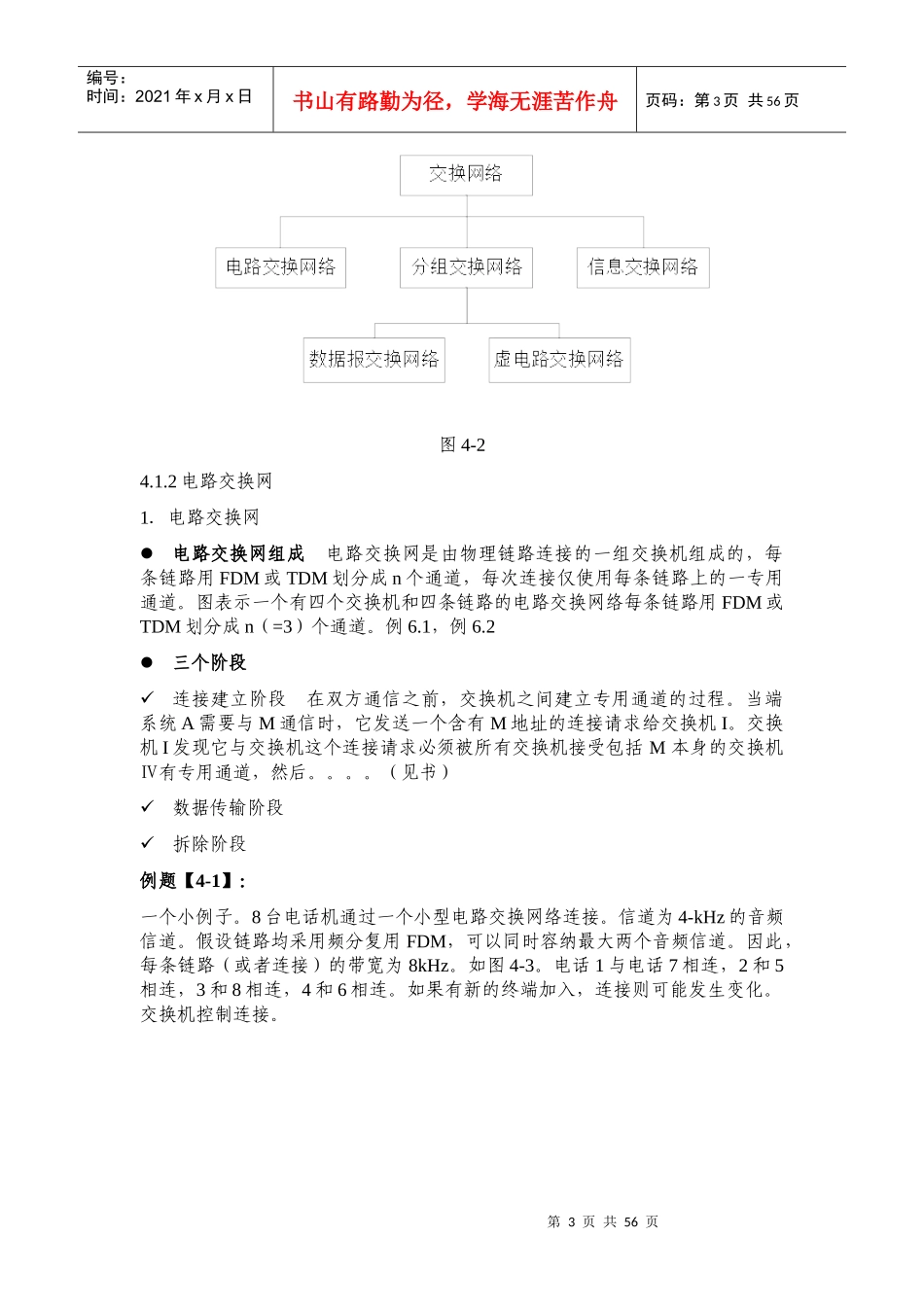

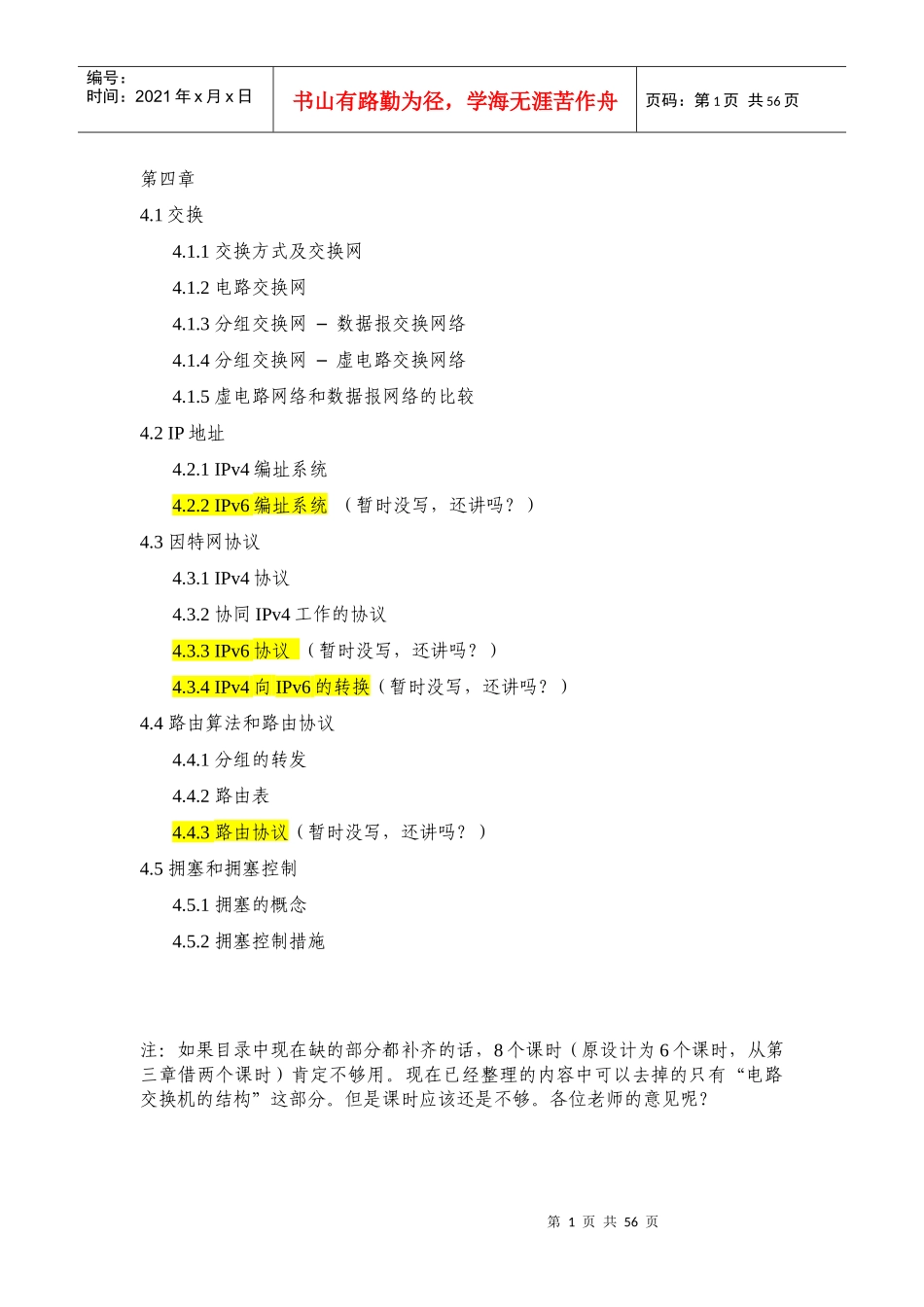

第1页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共56页第四章4.1交换4.1.1交换方式及交换网4.1.2电路交换网4.1.3分组交换网数据报交换网络–4.1.4分组交换网虚电路交换网络–4.1.5虚电路网络和数据报网络的比较4.2IP地址4.2.1IPv4编址系统4.2.2IPv6编址系统（暂时没写，还讲吗？）4.3因特网协议4.3.1IPv4协议4.3.2协同IPv4工作的协议4.3.3IPv6协议（暂时没写，还讲吗？）4.3.4IPv4向IPv6的转换（暂时没写，还讲吗？）4.4路由算法和路由协议4.4.1分组的转发4.4.2路由表4.4.3路由协议（暂时没写，还讲吗？）4.5拥塞和拥塞控制4.5.1拥塞的概念4.5.2拥塞控制措施注：如果目录中现在缺的部分都补齐的话，8个课时（原设计为6个课时，从第三章借两个课时）肯定不够用。现在已经整理的内容中可以去掉的只有“电路交换机的结构”这部分。但是课时应该还是不够。各位老师的意见呢？第2页共56页第1页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共56页4.1交换交换技术是网络中的一个十分重要的问题。为什么要用交换设备？简单的讲就是为了节省传输线路。在交换网中，有些交换节点直接和端设备相连（例如计算机或电话），有些仅仅是为了路由。如图4-1所示，如果不使用交换设备，10个设备之间采用直接相连，则共需10×(10−1)/2=45条链路。在广域网和互联网中，将所有端设备直接相连是不可能的。交换节点将两个或多个节点连接在一起，在他们之间产生临时连接。图4-1交换网络4.1.1交换方式及交换网根据交换的方式和交换的特点，可以把交换分为3类：电路交换、报文交换和分组交换（包交换）。分组交换又分为两种形式：数据报和虚电路。用数据交换的形式来命名网络，就得到电路交换网，分组交换网和报文交换网。其中分组交换网又进一步划分两个子类：虚电路网和数据报网。电话网采用电路交换，电报网是报文交换，计算机网络采用包交换。目前报文交换已基本不用，因此重点讨论电路交换和分组交换。第3页共56页第2页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共56页图4-24.1.2电路交换网1．电路交换网电路交换网组成电路交换网是由物理链路连接的一组交换机组成的，每条链路用FDM或TDM划分成n个通道，每次连接仅使用每条链路上的一专用通道。图表示一个有四个交换机和四条链路的电路交换网络每条链路用FDM或TDM划分成n（=3）个通道。例6.1，例6.2三个阶段连接建立阶段在双方通信之前，交换机之间建立专用通道的过程。当端系统A需要与M通信时，它发送一个含有M地址的连接请求给交换机I。交换机I发现它与交换机这个连接请求必须被所有交换机接受包括M本身的交换机Ⅳ有专用通道，然后。。。。（见书）数据传输阶段拆除阶段例题【4-1】：一个小例子。8台电话机通过一个小型电路交换网络连接。信道为4-kHz的音频信道。假设链路均采用频分复用FDM，可以同时容纳最大两个音频信道。因此，每条链路（或者连接）的带宽为8kHz。如图4-3。电话1与电话7相连，2和5相连，3和8相连，4和6相连。如果有新的终端加入，连接则可能发生变化。交换机控制连接。第4页共56页第3页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共56页图4-3例题4-1的电路交换网例题【4-2】：某公司两个距离很远的办公室的计算机通过电路交换网络相连。相连的链路是租借某通信服务商的专用线路。网络中有两个4×8的交换机（4个输入，8个输出）。对于每一个交换机，8个输出中有4个输出与输入交叉连接，以完成同一个办公室里的计算机之间的通信。如图4-4所示。图4-4例题4-2的电路交换网电路交换网的性能低效连接期间信道容量固定且专用（必须为必须为建立的连接保留交换容量和信道容量）如果无数据，容量浪费建立(连接)花费时间（必须有足够智能完成容量分配和路由选择）一旦连接,传送是透明的第5页共56页第4页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共56页为话音通信量(电话)开发延迟尽管效率低，但这种网络的延迟最小。整个延迟的组成：建立连接需要的时...
