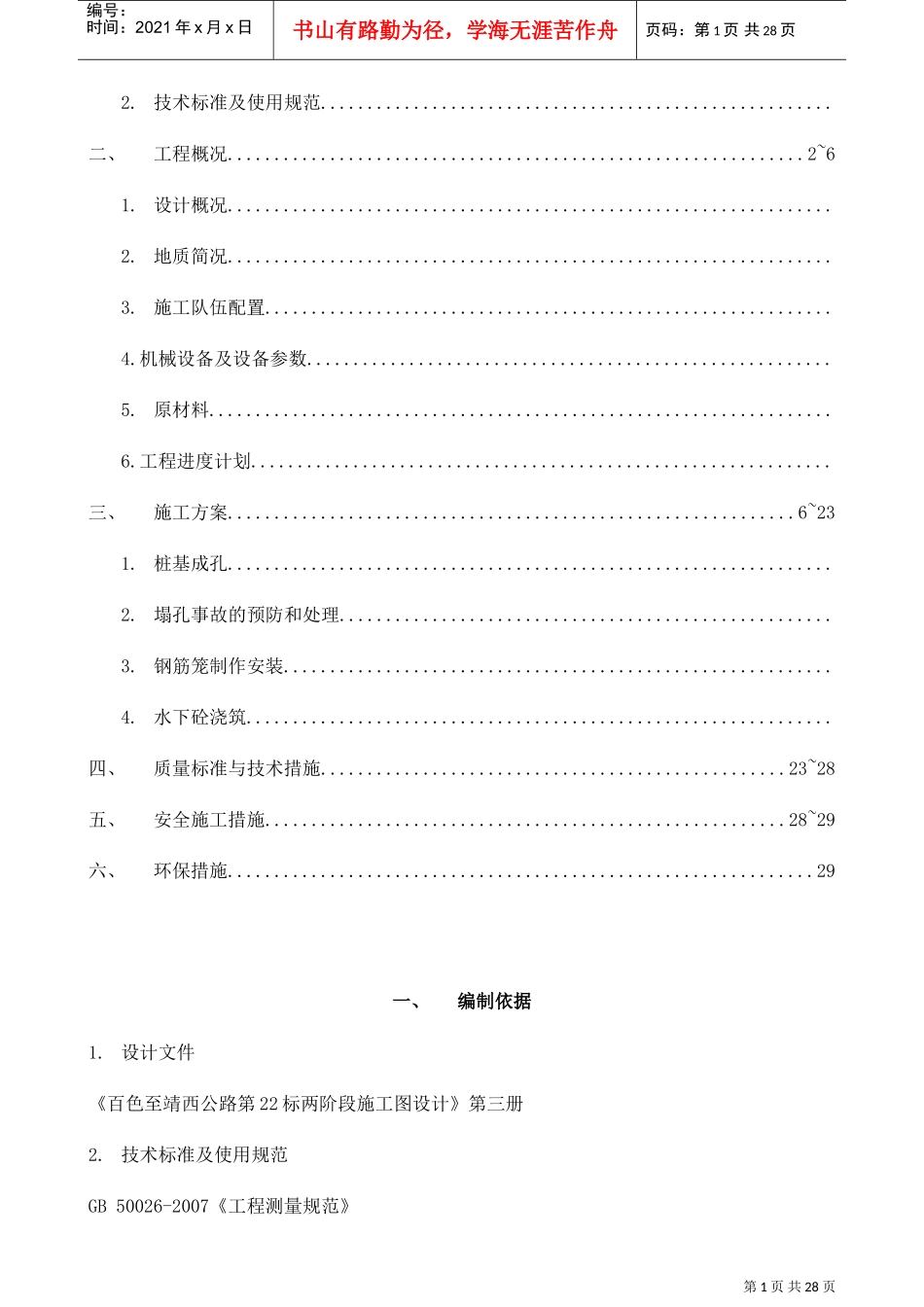

中冶交通百靖高速22标4工区（钻孔灌注桩）施工方案2011.2.23目录一、编制依据................................................................21.设计文件.................................................................第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共28页2.技术标准及使用规范.......................................................二、工程概况..............................................................2~61.设计概况.................................................................2.地质简况.................................................................3.施工队伍配置.............................................................4.机械设备及设备参数........................................................5.原材料...................................................................6.工程进度计划..............................................................三、施工方案.............................................................6~231.桩基成孔.................................................................2.塌孔事故的预防和处理.....................................................3.钢筋笼制作安装...........................................................4.水下砼浇筑...............................................................四、质量标准与技术措施..................................................23~28五、安全施工措施........................................................28~29六、环保措施...............................................................29一、编制依据1.设计文件《百色至靖西公路第22标两阶段施工图设计》第三册2.技术标准及使用规范GB50026-2007《工程测量规范》第2页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页JTGD63-2007《公路桥涵地基与基础设计规范》JTGB01-2003《公路工程技术标准》JTGD60-2004《公路桥涵设计通用规范》JTGD62-2001《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTJ041-2001《公路桥涵施工技术规范》二、工程概况1.设计概况那都1#桥位于本施工段里程桩号Ｋ94＋378处，位于那都村附近，跨越源自大龙潭水库流入难滩河的登龙河，桥位处河面宽约35m，水深约2~3m，河两侧为大面积稻田。桥梁下部结构为双柱墩配桩基础，桥台采用肋板式桥台配桩基础；上部构造为20m*5跨预制空心板。互通2#桥位于本施工段里程桩号K95+549处，桥梁下部结构为柱式墩配桩基础；上部构造为20m*8跨现浇箱梁。根据地质勘探数据结果，我施工队拟将K94+378那都1#桥、K95+549互通2#桥（0#台、1#、2#墩）桩基础施工工艺采用冲击钻成孔施工工艺，桩径、桩长及桩基数量见下表：桥梁名称墩台号桩径（m）桩长(m)数量(根)那都1#桥0#台1.23081#墩1.53042#、3#墩1.5284第3页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共28页4#墩1.52445#台1.2268互通2#桥0#台1.220101#墩1.52052#墩1.52062.地质简况分层厚度层底高程柱状图岩土名称2m710.734.4m706.33粉质黏土4.6m701.73碎石6m695.73粉质黏土2m693.73碎石粉质黏土7m686.73碎石5.8m680.93中分化灰岩那都1#桥0#台岩层柱状图分层厚度层底高程柱状图岩土名称那都1#桥4#墩岩层柱状图7.8m705.59黏土0.6m704.99中风化灰岩10.4m694.59溶洞6.6m687.99中风化灰岩分层厚度层底高程柱状图岩土名称1m712.233.9m708.33黏土4m704.33粉质黏土中风化灰岩那都1#桥5#台岩层柱状图2.1m702.23溶洞2.8m699.43中风化灰岩3.5m695.93溶洞2.9m693.03中风化灰岩2.5m690.53溶洞10.1m680.43中风化灰岩第4页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共28页3.施工队伍配置1)桩基成孔那都1#桥、互通4#桥桩基各配置4台冲击钻机施工，每台钻机按24小时/天作业配4名操作工；配备灌桩导管55m(2套)。2)混...
