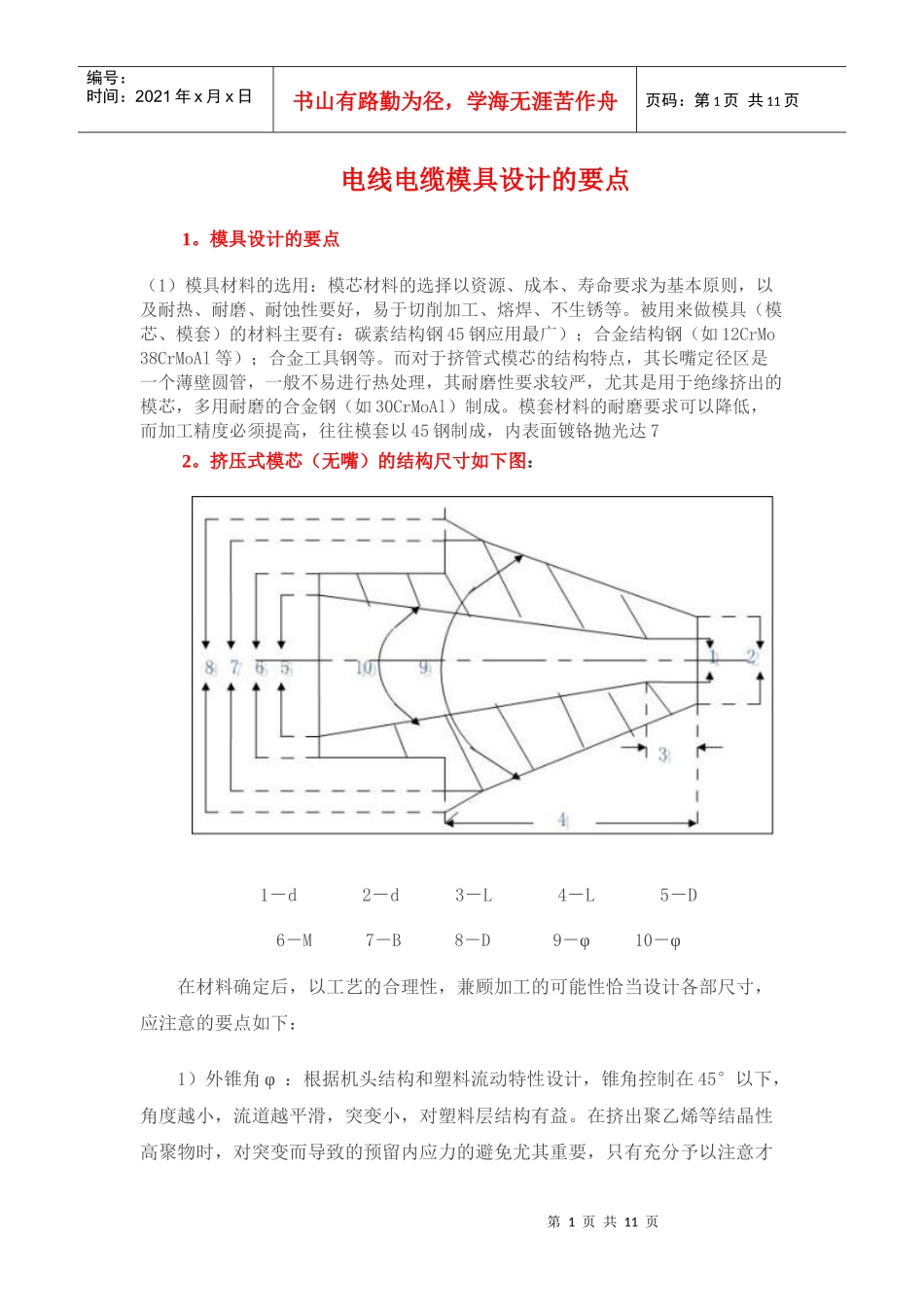

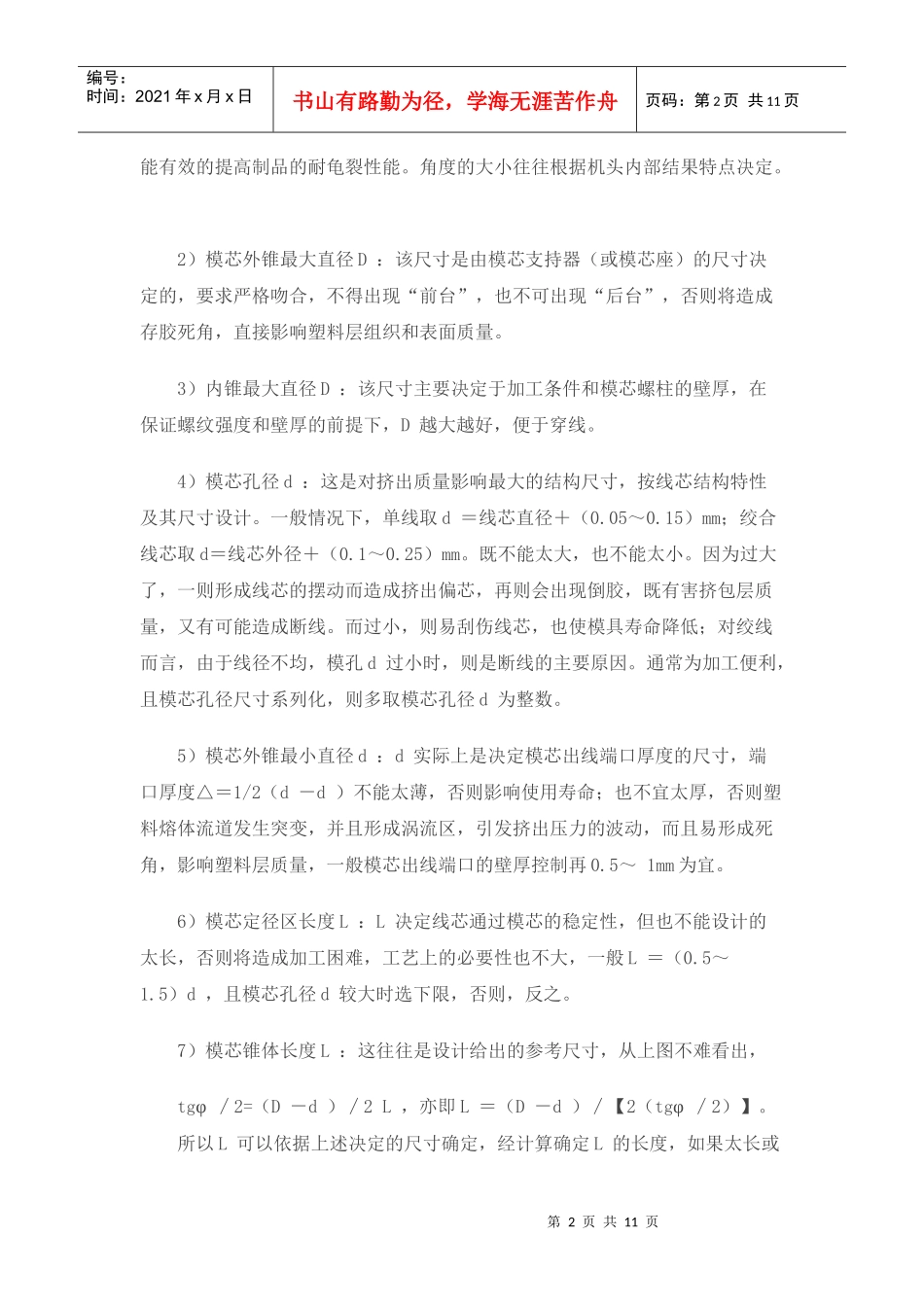

第1页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共11页电线电缆模具设计的要点1。模具设计的要点(1)模具材料的选用:模芯材料的选择以资源、成本、寿命要求为基本原则,以及耐热、耐磨、耐蚀性要好,易于切削加工、熔焊、不生锈等。被用来做模具(模芯、模套)的材料主要有:碳素结构钢45钢应用最广);合金结构钢(如12CrMo38CrMoAl等);合金工具钢等。而对于挤管式模芯的结构特点,其长嘴定径区是一个薄壁圆管,一般不易进行热处理,其耐磨性要求较严,尤其是用于绝缘挤出的模芯,多用耐磨的合金钢(如30CrMoAl)制成。模套材料的耐磨要求可以降低,而加工精度必须提高,往往模套以45钢制成,内表面镀铬抛光达72。挤压式模芯(无嘴)的结构尺寸如下图:1-d2-d3-L4-L5-D6-M7-B8-D9-φ10-φ在材料确定后,以工艺的合理性,兼顾加工的可能性恰当设计各部尺寸,应注意的要点如下:1)外锥角φ:根据机头结构和塑料流动特性设计,锥角控制在45°以下,角度越小,流道越平滑,突变小,对塑料层结构有益。在挤出聚乙烯等结晶性高聚物时,对突变而导致的预留内应力的避免尤其重要,只有充分予以注意才第2页共11页第1页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共11页能有效的提高制品的耐龟裂性能。角度的大小往往根据机头内部结果特点决定。2)模芯外锥最大直径D:该尺寸是由模芯支持器(或模芯座)的尺寸决定的,要求严格吻合,不得出现“前台”,也不可出现“后台”,否则将造成存胶死角,直接影响塑料层组织和表面质量。3)内锥最大直径D:该尺寸主要决定于加工条件和模芯螺柱的壁厚,在保证螺纹强度和壁厚的前提下,D越大越好,便于穿线。4)模芯孔径d:这是对挤出质量影响最大的结构尺寸,按线芯结构特性及其尺寸设计。一般情况下,单线取d=线芯直径+(0.05~0.15)mm;绞合线芯取d=线芯外径+(0.1~0.25)mm。既不能太大,也不能太小。因为过大了,一则形成线芯的摆动而造成挤出偏芯,再则会出现倒胶,既有害挤包层质量,又有可能造成断线。而过小,则易刮伤线芯,也使模具寿命降低;对绞线而言,由于线径不均,模孔d过小时,则是断线的主要原因。通常为加工便利,且模芯孔径尺寸系列化,则多取模芯孔径d为整数。5)模芯外锥最小直径d:d实际上是决定模芯出线端口厚度的尺寸,端口厚度△=1/2(d-d)不能太薄,否则影响使用寿命;也不宜太厚,否则塑料熔体流道发生突变,并且形成涡流区,引发挤出压力的波动,而且易形成死角,影响塑料层质量,一般模芯出线端口的壁厚控制再0.5~1mm为宜。6)模芯定径区长度L:L决定线芯通过模芯的稳定性,但也不能设计的太长,否则将造成加工困难,工艺上的必要性也不大,一般L=(0.5~1.5)d,且模芯孔径d较大时选下限,否则,反之。7)模芯锥体长度L:这往往是设计给出的参考尺寸,从上图不难看出,tgφ∕2=(D-d)∕2L,亦即L=(D-d)∕【2(tgφ∕2)】。所以L可以依据上述决定的尺寸确定,经计算确定L的长度,如果太长或第3页共11页第2页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共11页太短,与机头内部结构配合不当,可回过头来修正锥角φ,然后再计算L直至合适。电线电缆模具设计的要点(3)挤压式模套的结构尺寸如下图:1-d2-d′3-l4-a5-b6-L7-D8-D′9-φ1)模套压座外径D:根据模套座(或机头结构内筒直径)设计,一般小于筒径内孔0.5~1.5mm,此间隙是工艺调整偏芯、确保同心度的必要因素,间隙不能太小,否则满足不了调偏的需要;间隙太大也不行,因为太大影响模套的稳固性,甚至在挤出过程中发生自行偏斜。2)内锥最大直径D′:这是模套设计的精密尺寸之一。其大小必须严格与模套座(或机头内锥)末端内径一致,否则组装模套后将产生阶梯死角,这是工艺所不允许的。第4页共11页第3页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共11页3)模套定径区直径d:这又是模套设计的精密尺寸之一。要根据产品直径、各挤出工艺参数及挤制塑料特性来严格设计。一般d=成品标称直径...
