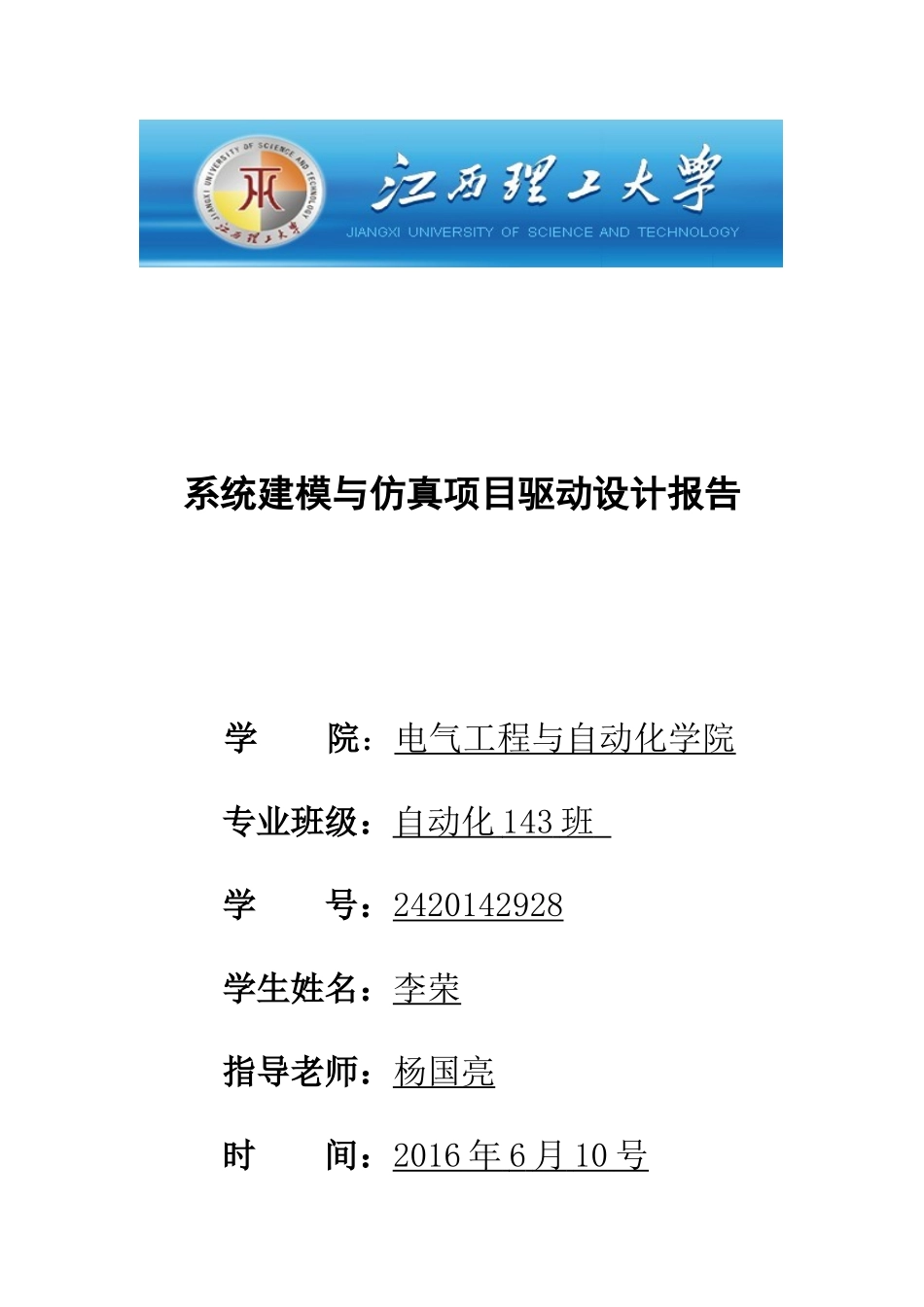

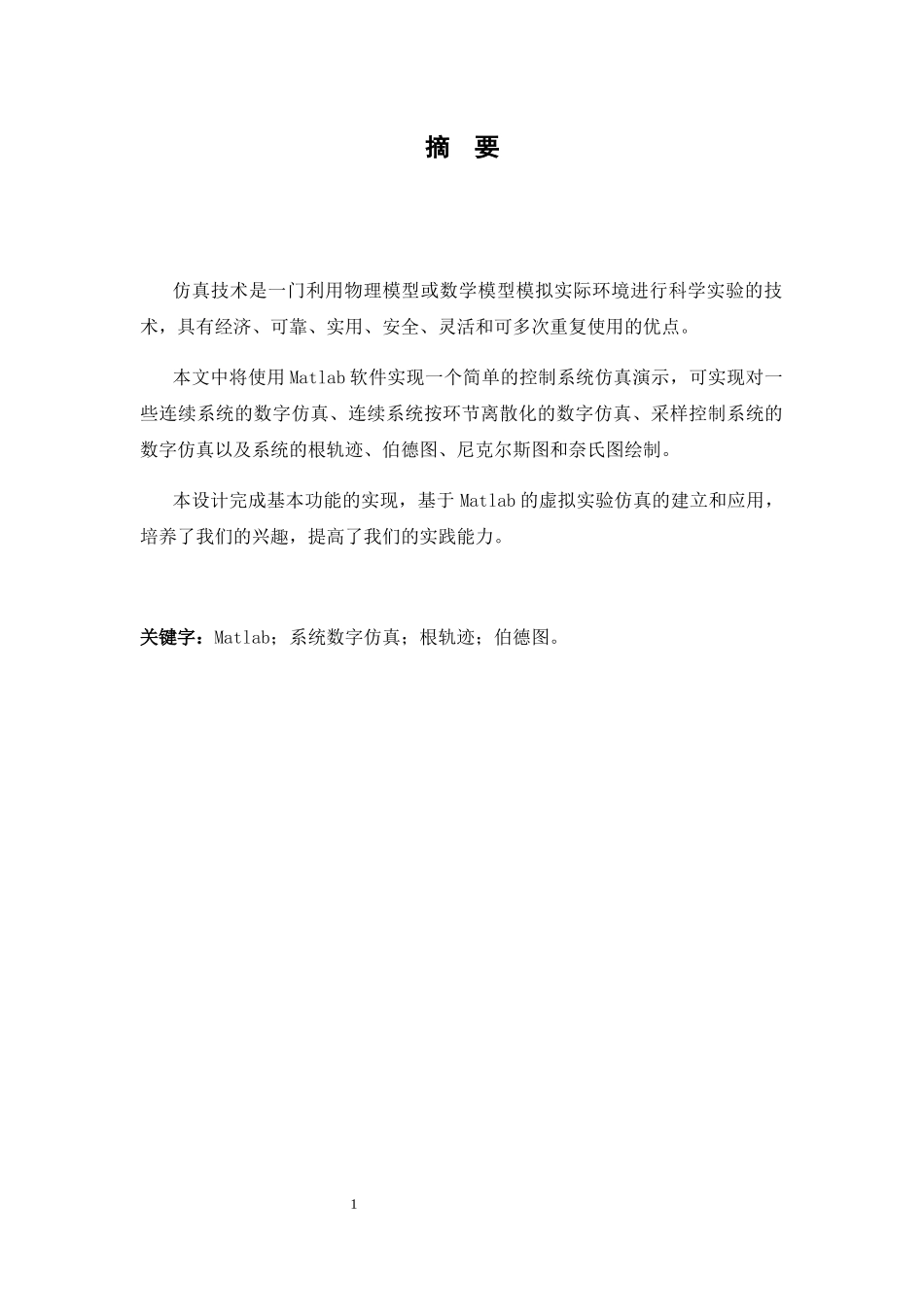

系统建模与仿真项目驱动设计报告学院：电气工程与自动化学院专业班级：自动化143班学号：2420142928学生姓名：李荣指导老师：杨国亮时间：2016年6月10号1摘要仿真技术是一门利用物理模型或数学模型模拟实际环境进行科学实验的技术，具有经济、可靠、实用、安全、灵活和可多次重复使用的优点。本文中将使用Matlab软件实现一个简单的控制系统仿真演示，可实现对一些连续系统的数字仿真、连续系统按环节离散化的数字仿真、采样控制系统的数字仿真以及系统的根轨迹、伯德图、尼克尔斯图和奈氏图绘制。本设计完成基本功能的实现，基于Matlab的虚拟实验仿真的建立和应用，培养了我们的兴趣，提高了我们的实践能力。关键字：Matlab；系统数字仿真；根轨迹；伯德图。2123目录第一章概述...........................................41.1设计目的...........................................41.2设计要求...........................................41.3设计内容...........................................4第二章Matlab简介....................................62.1Matlab的功能特点..................................62.2Matlab的基本操作..................................6第三章控制系统仿真设计...............................83.1控制系统的界面设计.................................83.2控制系统的输入模型设计.............................93.3欧拉法的Matlab实现...............................123.4梯形法的Matlab实现...............................14343.5龙格-库塔法的Matlab实现..........................153.6双线性变换法的Matlab实现.........................163.7零阶保持器法的Matlab实现.........................173.8一阶保持器法的Matlab实现.........................183.9系统PID控制的Matlab实现.........................193.10系统根轨迹的绘制.................................213.11系统伯德图的绘制.................................223.12系统尼克尔斯图的绘制.............................233.13系统奈氏图的绘制.................................24第四章附加功能的设计................................264.1音乐播放器的设计..................................264.2实时时钟的设计....................................26致谢.................................................28参考文献.............................................295456江西理工大学2014级自动化专业项目驱动设计报告第一章概述1.1设计目的（1）熟悉MATLAB的常用交互界面与常用指令及其调用格式。（2）掌握MATLAB的基本语法以及M文件的建立与基本操作。（3）掌握MATLAB建立自动控制系统数学模型的方法。（4）掌握实现连续系统数字仿真的方法。（5）掌握实现连续系统离散化数字仿真的方法。（6）掌握实现采样系统数字仿真的方法。（7）掌握由根轨迹，伯德图，奈氏图等分析系统的稳定性的方法。1.2设计要求控制系统的仿真演示具有以下几点要求：（1）具有状态空间表达式、零极点形式、传递函数的三种数学模型，通过这三种模型输入系统的参数。（2）能够用欧拉法、梯形法、龙格-库塔法绘制连续系统的输出响应曲线，同时能用PID控制器改善系统的性能。（3）能够用双线性变换法、零阶保持器法、一阶保持器法绘制连续系统离散化的输出响应曲线，同时能用PID控制器改善系统的性能。（4）能够绘制控制系统的根轨迹、伯德图、尼克尔斯图、奈氏图。便于分析系统的稳定性，频域。（5）完成基本要求可增加附加功能，例如音乐播放器。（6）整个仿真演示系统各功能互不干扰，正常运行。76江西理工大学2014级自动化专业项目驱动设计报告1.3设计内容在进行MatlabGUI的设计时，考虑到各版本的兼容问题，本文未采用使用Guide建立GUI的方法，而是直接建立M文件，在文件中使用代码建立仿真系统所需的窗口和各控件。设计思路如下：（1）在M文件中先建立界面窗口，再建立各控件，在建立这些控件时，首先将窗口和所有控件的可视性都关闭，当界面设计完毕时打开主界面的可视性，这样...
