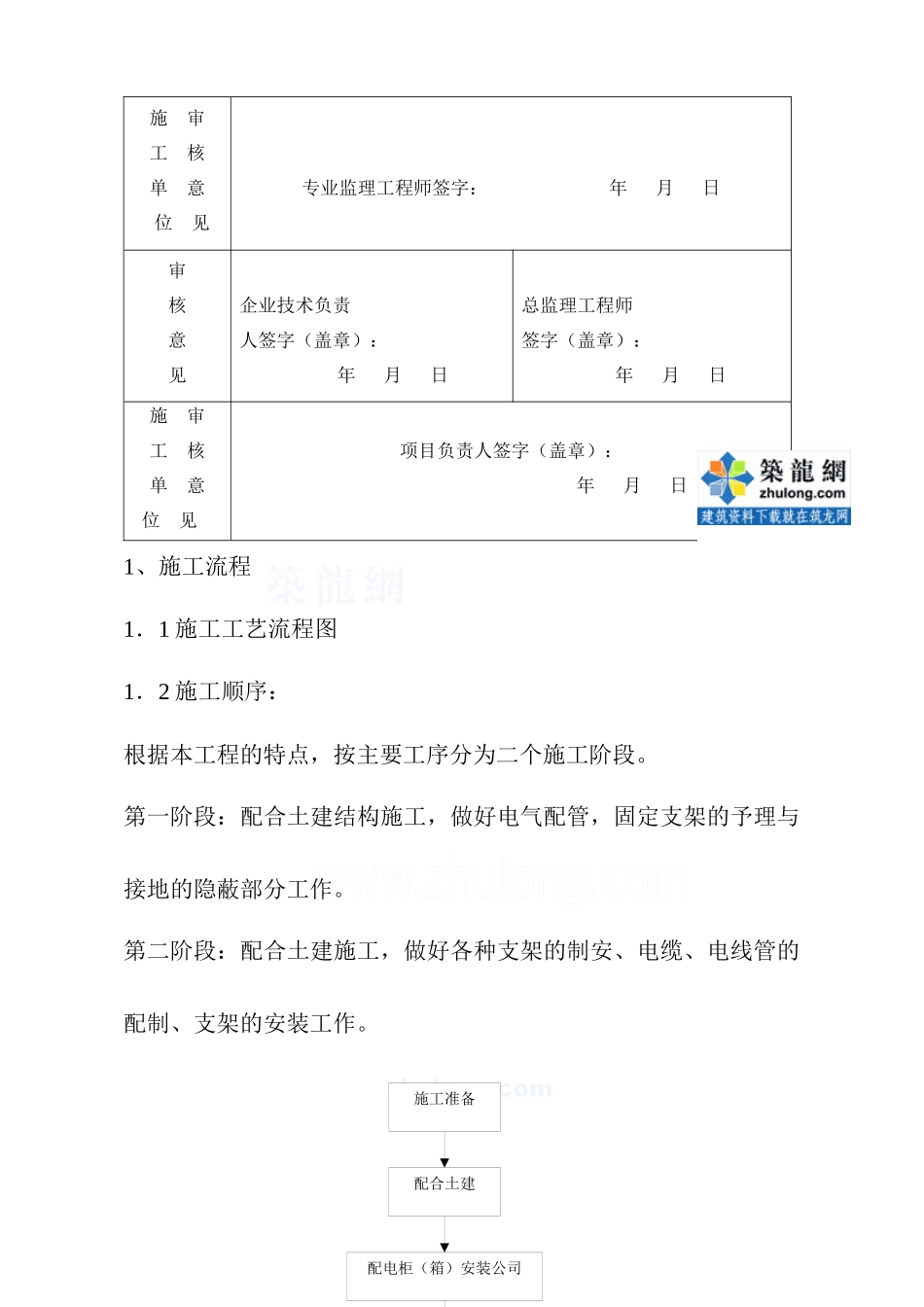

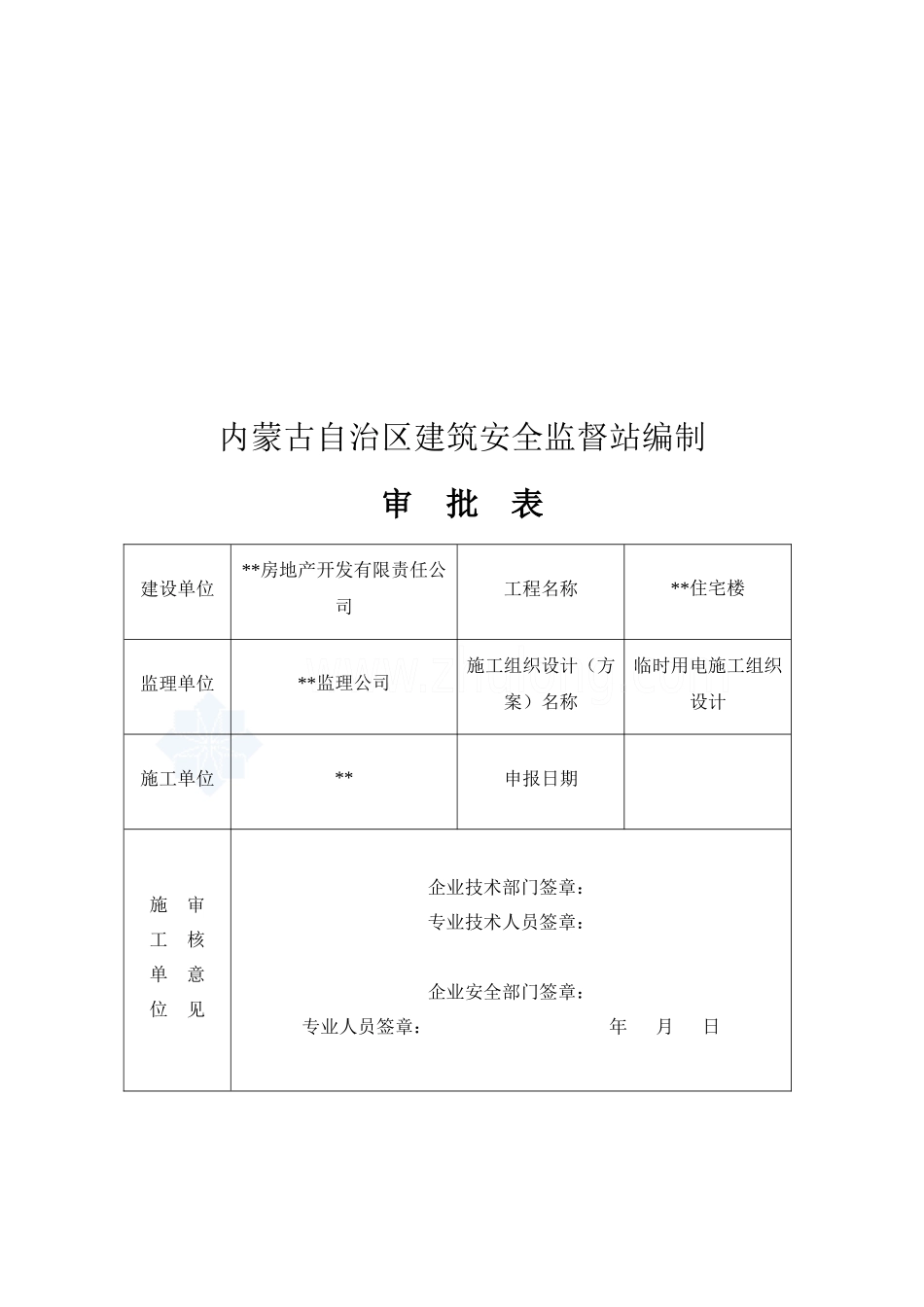

鄂尔多斯某住宅楼电气施工组织设计工程名称：**施工单位：**编制人：**内蒙古自治区建筑安全监督站编制审批表建设单位**房地产开发有限责任公司工程名称**住宅楼监理单位**监理公司施工组织设计（方案）名称临时用电施工组织设计施工单位**申报日期施审工核单意位见企业技术部门签章：专业技术人员签章：企业安全部门签章：专业人员签章：年月日施工准备配合土建配电柜（箱）安装公司施审工核单意位见专业监理工程师签字：年月日审核意见企业技术负责人签字（盖章）：年月日总监理工程师签字（盖章）：年月日施审工核单意位见项目负责人签字（盖章）：年月日1、施工流程1．1施工工艺流程图1．2施工顺序：根据本工程的特点，按主要工序分为二个施工阶段。第一阶段：配合土建结构施工，做好电气配管，固定支架的予理与接地的隐蔽部分工作。第二阶段：配合土建施工，做好各种支架的制安、电缆、电线管的配制、支架的安装工作。第5页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共28页2、主要施工方法2．1电缆、电线保护管敷设要求2．1．1本工程电线、电缆保护管采用镀锌钢管，采用螺纹连接，暗配。2．1．2在管子通过建筑物的伸缩（沉降缝）时，应该管子通过建筑物伸缩缝做法施工队，设变形和伸缩接头。2．1．3配管线路直线段超过12m，或直角弯超过2个时，应装中间接线盒，以便穿线。2．1．4配制电管时，管口应光滑，无毛刺，切断口应平整。2．1．5进入落地配电箱的电线管管口应高砼面50㎜-80㎜，到设备处的电线管管口应高出砼面200㎜。多根管子进入配电箱时，应排列整齐，管口进入箱内高度一致，连接时，其螺纹边接处一定要有锁紧螺母。2．1．6由配电箱、控制箱等引出、引入的电缆、电线管，需将电管与箱体外壳与接地网可靠连接。第6页共28页第5页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共28页2．1．7在混凝土浇筑前安装好符合施工要求和现场情况的管堵或管帽，并保证穿线内干燥、无水、无污物。自外部的穿过混凝土墙或地坪底部的穿线管进口应做好临时密封防水处理。2．1．8埋入建筑物、构筑物内的电线保护管外表面，与建筑物、构筑物表面的距离不应小于15㎜。相邻的电线管之间的间距应不少于40㎜。2．1．9隐蔽工程在施工过程中应要求监理进行验收，并做好施工记录。2．1．10所有专用吊架或吊杆及螺栓等应采用镀锌件。2．1．11电缆保护钢管与电缆桥架及金属线槽连接时，使用开孔机开孔，使用管接头固定，严禁用气割、电焊开孔。电缆、电线管。2．2电缆桥架、线槽安装要求2．2．1电缆桥架安装前的检查桥架产品馐箱内应有装箱清单、产品合格证及出厂检验报告；第6页共28页第7页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共28页桥架及附件外观检查：外护层表面应完整、色泽均匀、无毛刺、无锌瘤。2．2．2支吊架安装（1）支吊架按设计要求采用镀锌件，规格选择应按设计要求按托盘、梯架规格层次、跨距等条件配置，并应满足荷载。（2）首先是定位：根据设计施工图纸要求，位置、标高，并且与其他专业施工员相协调，定出实际位置。（3）支架应安装垂直、平整，悬挂吊钩应有调整螺栓，拉攀方向应一致，在混凝土墙、混凝土顶棚上固定用金属膨胀螺栓在钢结构上按设计要求采用相应配件或其他形式。（4）普通电缆桥架敷设时，支撑点间距不宜大于2m，大跨距电缆桥架支撑点间距不宜大于6m，应保证电缆敷设完毕后挠度与跨度之比不大于1：200。（5）非直线段的桥架支吊位置设置：桥架弯曲半径不大于300mm时，应在距弯曲段与直线段接合处300-600mm的直线段第8页共28页第7页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共28页设置一个支吊架：当弯曲半径大于300mm时，还应在弯通中部增设一个支吊架。（6）桥架的支架沿桥走向应排列整齐，间距均匀。在某一段内桥架的支、吊架应一致。2．2．3桥架组装及安装（1）电缆桥架的组装、连接严禁动用电气焊、气割，应使用配套的连接件。电缆桥架直线段和弯通的侧边均有螺栓连接孔当桥架的直线段之间、直线段与弯通之间需要连接时...
