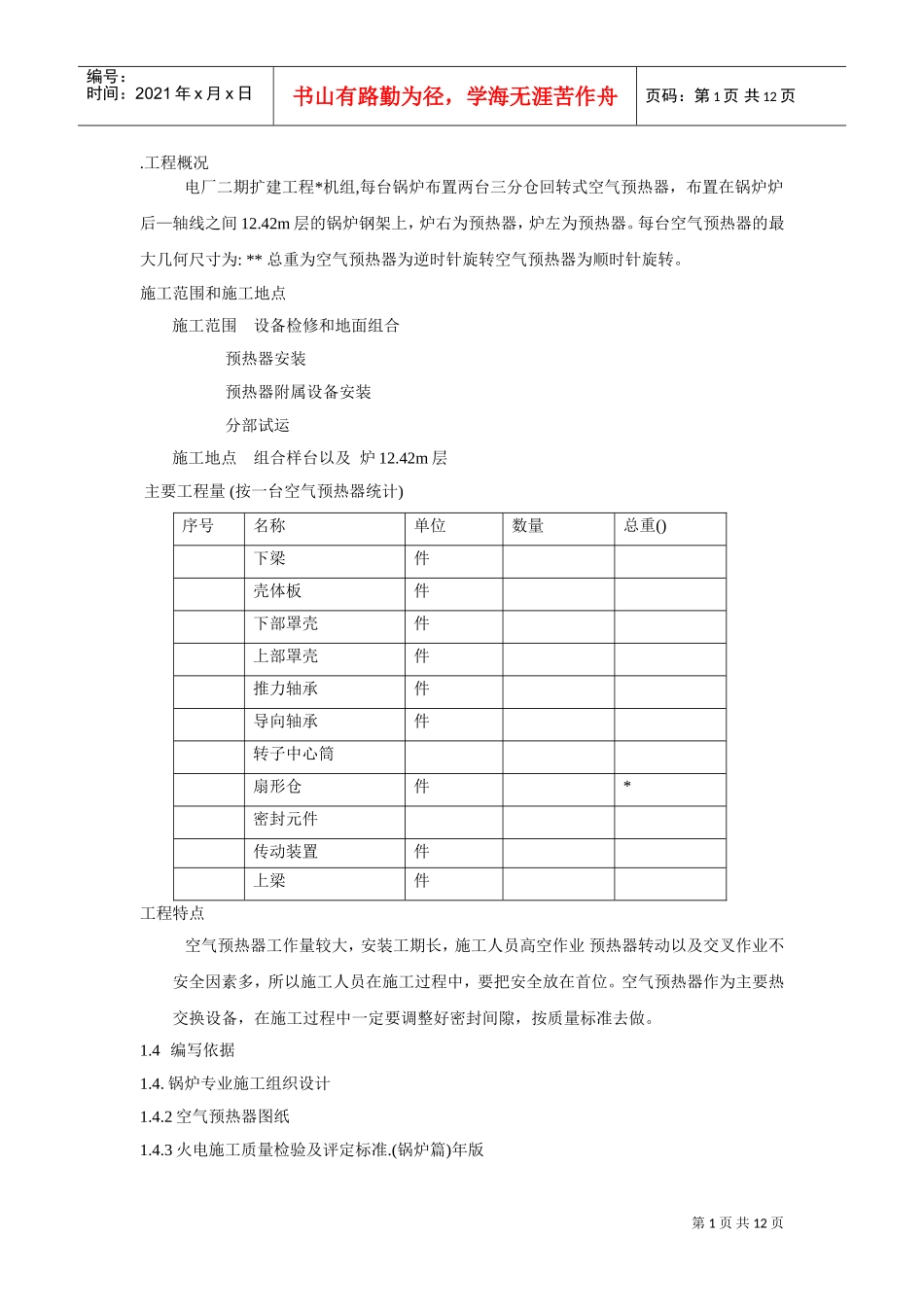

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页.工程概况电厂二期扩建工程*机组,每台锅炉布置两台三分仓回转式空气预热器，布置在锅炉炉后—轴线之间12.42m层的锅炉钢架上，炉右为预热器，炉左为预热器。每台空气预热器的最大几何尺寸为:**总重为空气预热器为逆时针旋转空气预热器为顺时针旋转。施工范围和施工地点施工范围设备检修和地面组合预热器安装预热器附属设备安装分部试运施工地点组合样台以及炉12.42m层主要工程量(按一台空气预热器统计)序号名称单位数量总重()下梁件壳体板件下部罩壳件上部罩壳件推力轴承件导向轴承件转子中心筒扇形仓件*密封元件传动装置件上梁件工程特点空气预热器工作量较大，安装工期长，施工人员高空作业预热器转动以及交叉作业不安全因素多，所以施工人员在施工过程中，要把安全放在首位。空气预热器作为主要热交换设备，在施工过程中一定要调整好密封间隙，按质量标准去做。1.4编写依据1.4.锅炉专业施工组织设计1.4.2空气预热器图纸1.4.3火电施工质量检验及评定标准.(锅炉篇)年版第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页1.4.4电力建设施工及验收技术规范.(锅炉机组篇)1.4.5钢结构工程施工及验收规范.()1.4.6电力建设安全工作规程.(火力发电厂部分)2.施工准备及开工前应具备的条件.施工准备2.1.1熟悉图纸.作业指导书.安全措施及与该项目有关的资料.2.1.2熟悉现场,了解现场的环境.2.1.3按照安全措施领用安全设施.2.1.4按作业指导书领用工器具,准备好起重索具.开工前应具备的条件2.2.1设备到货,图纸供应齐全.2.2.2锅炉钢架—轴线区域钢架安装完.2.2.3炉区域回填土完,道路畅通.塔吊履带吊及北龙门吊起吊性能良好,到位.2.2.5施工区域氧乙炔供应充足,施工现场布置好电源盘.2.2.6对施工人员进行安全技术交底,施工人员了解,施工范围,施工工序和现场安全状况,并在交底上签字.3.主要施工机械及工器具塔吊台龙门吊台坦克吊台交通车辆20m钢卷尺把3m钢卷尺把1m钢板尺把镑榔头把镑榔头把水平仪台″扳手管钳框式水平仪塞尺葫芦4.劳力组织和施工计划劳力组织4.1.1设备清点编号:安装工人4.1.2地面组合安装工人4.1.3空预器吊装:安装工人电焊工人火焊工人起重工人架工人4.1.4空预器安装安装工人电焊工人火焊工人起重工人架工人5.施工计划第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页炉空气预热器安装:年月日年月日炉空气预热器安装:年月日年月日6.施工工序和施工方法该空气预热器由美国公司制造,为三分仓回转式,预热器分为烟气侧空气侧(一次风和二次风),下梁通过四组膨胀支座固定在12.42m层钢架上,在上下梁和主壳板之间设有环形圈,转子共分个仓格,其中个仓格和传热元件在厂内组装好,整体供货,其它个仓格需在现场安装传热元件,中心筒和下端轴已在厂内组合好,上端轴需在现场安装,围带布置在预热器转子下部,在二次风侧设有传动装置,密封装置主要包括径向密封轴向密封环向密封以及静密封,另外,预热器设有吹灰器空气密封管路停转报警装置灭火装置水冲洗管路等附属设备。．设备检查清点编号根据图纸和发货清单对预热器设备进行清点,核对各设备的规格尺寸是否与图纸相符,编号是否正确,并对编号不清楚的设备进行重新编号。．下梁划线用龙门吊将下梁吊放到组合架上（可利用本体所使用的组合架），根据下梁划线程序在下梁上划出下梁的上下十字中心线，并用洋冲做上明显的标记，以中心为准，按照图纸尺寸划出环形圈的位置线，在中间和两侧用洋冲做上标记。．临时安装支撑轴承用汽车将支撑轴承部件运到下梁附近的样台上，装卸轴承部件时应轻搬轻放，拆除其包装后，用纱布煤油清洗部件表面的浮锈和油脂，每个部件清理干净后，要及时涂上润滑油，并用塑料布包好，防止雨淋和硬物损伤设备，对下梁上支撑轴承的安装接合面进行清理，安装垫板和垫片，将轴承室置入下梁内，按照图进行定位，将轴承室放到安装垫板上，并检查其金属接合面的结合情况，安装定位螺栓。．基础划线在锅炉钢架12.42m层上以轴线为准，距轴线米拉钢丝，划出预热器的横向中心线，按...
