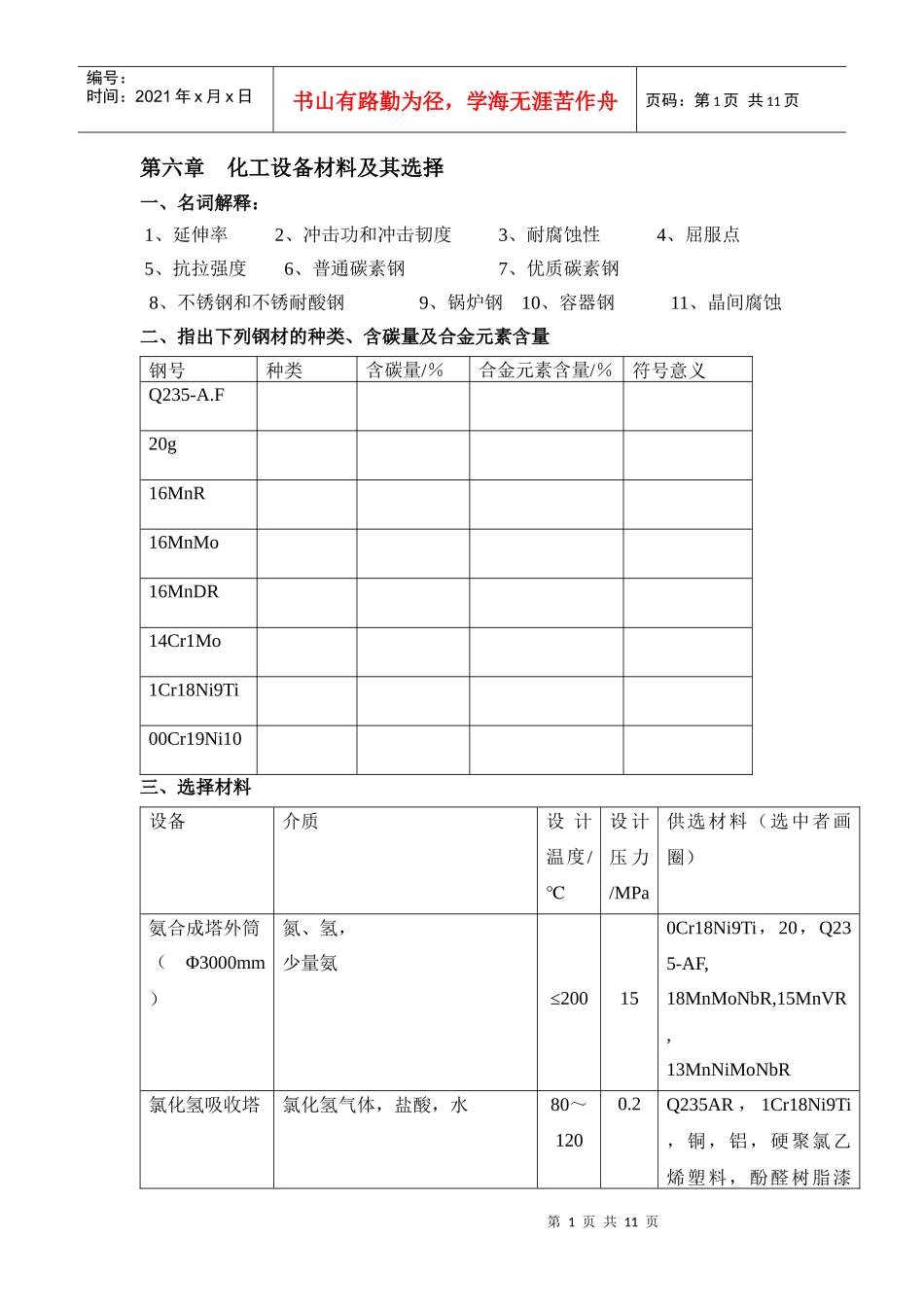

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页第六章化工设备材料及其选择一、名词解释：1、延伸率2、冲击功和冲击韧度3、耐腐蚀性4、屈服点5、抗拉强度6、普通碳素钢7、优质碳素钢8、不锈钢和不锈耐酸钢9、锅炉钢10、容器钢11、晶间腐蚀二、指出下列钢材的种类、含碳量及合金元素含量钢号种类含碳量/％合金元素含量/％符号意义Q235-A.F20g16MnR16MnMo16MnDR14Cr1Mo1Cr18Ni9Ti00Cr19Ni10三、选择材料设备介质设计温度/℃设计压力/MPa供选材料（选中者画圈）氨合成塔外筒（Φ3000mm）氮、氢，少量氨≤200150Cr18Ni9Ti，20，Q235-AF,18MnMoNbR,15MnVR,13MnNiMoNbR氯化氢吸收塔氯化氢气体，盐酸，水80～1200.2Q235AR，1Cr18Ni9Ti，铜，铝，硬聚氯乙烯塑料，酚醛树脂漆第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页浸渍的不透性石墨高温高压废热锅炉的高温气侧壳体内衬转化气（H2,CO2,N2,CO,H2O,CH4,Ar）890～10003.1418MnMoNbR,0Cr13,Q235-AR,Cr25Ni20,0Cr18Ni9Ti，Cr22Ni14N第七章容器设计的基本知识一、指出下列压力容器温度与压力分级范围温度分级温度范围/℃压力分级压力范围/MPa常温容器低压容器中温容器中压容器高温容器高压容器低温容器超高压容器浅冷容器真空容器深冷容器二、指出下列容器属于一、二、三类容器的哪一类序号容器（设备）及条件类别1φ1500，设计压力为10MPa的管壳式余热锅炉2设计压力为0.6MPa，容积为1m3的氟化氢气体贮罐3φ1500，容积为20m3的液氨贮罐4压力为10MPa，容积为800L的乙烯贮罐5设计压力为2.5Mpa的搪玻璃容器第八章内压薄壁容器的应力分析一、名词解释1、第一曲率半径2、第二曲率半径3、区域平衡方程式4、微体平衡方程式5、无力矩理论6、边缘应力的局部性二、指出和计算下列回转壳体上诸点的第一和第二曲率半径A组：1、球壳上任一点2、圆锥壳上之M点3、碟形壳上之连接点A与B第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页三、计算下列各种承受气体均匀内压作用的薄壁回转壳体上诸点的薄膜应力和1、球壳上任一点。已知：p＝2MPa，D＝1008mm，S＝8mm。(图3-34)2、圆锥壳上之A点和B点。已知：p＝0.5MPa，D＝1010mm，S＝10mm，α＝30°。(图3-35)3、椭球壳上之A、B、C点。已知：p＝1MPa，a＝1010mm，b＝50.5mm，S＝20mm，B点处座标x＝600mm。(图3-36)图3-34图3-35图3-36四、工程应用题1、有一平均直径为10020mm的球形容器，其工作压力为0.6MPa，厚度为20mm,试求该球形容器壁内的工作应力。2、有一承受气体内压的圆筒形容器，两端均为椭圆形封头。已知圆筒平均工资直径为2030mm,筒体与封头厚度均为30mm，工作压力为3MPa,试求：（1）圆筒壁内的最大工作应力；（2）若封头椭圆长、短半轴之比分别为,2,2.5时，计算封头上薄膜应力和的最大值并确定其所在位置。第四章内压薄壁圆筒与封头的强度设计m2m第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页一．名词解释1、弹性失效设计准则2、强度条件3、计算厚度4、名义厚度5、有效厚度6、最小厚度二．填空1、有一容器，其最高气体工作压力为1.6Mpa，无液体静压作用，工作温度≤150℃，且装有安全阀，试确定该容器的设计压力p=（）Mpa；计算压力pc=（）Mpa；水压试验压力pT=（）Mpa。2、有一带夹套的反应釜，釜内为真空，夹套内的工作压力为0.5Mpa，工作温度<200℃，试确定：⑴釜体的计算压力（外压）pc=（）Mpa；釜体水压试验压力pT=（）Mpa。⑵夹套的计算压力（内压）pc=（）Mpa；夹套的水压试验压力pT=（）Mpa。3、有一立式容器，下部装有10m深，密度为ρ=1200㎏/m3的液体介质，上部气体压力最高达0.5Mpa，工作温度≤100℃，试确定该容器的设计压力p=（）Mpa；计算压力pc=（）Mpa；水压试验压力pT=（）Mpa。4、标准碟形封头之球面部分内径Ri=（）Di；过渡圆弧部分之内半径r=（）Di。5、承受均匀压力的圆平板，若周边固定，则最大应力是（）弯曲应力，且最大应力在圆平板的（）处；若周边间支，最大...
