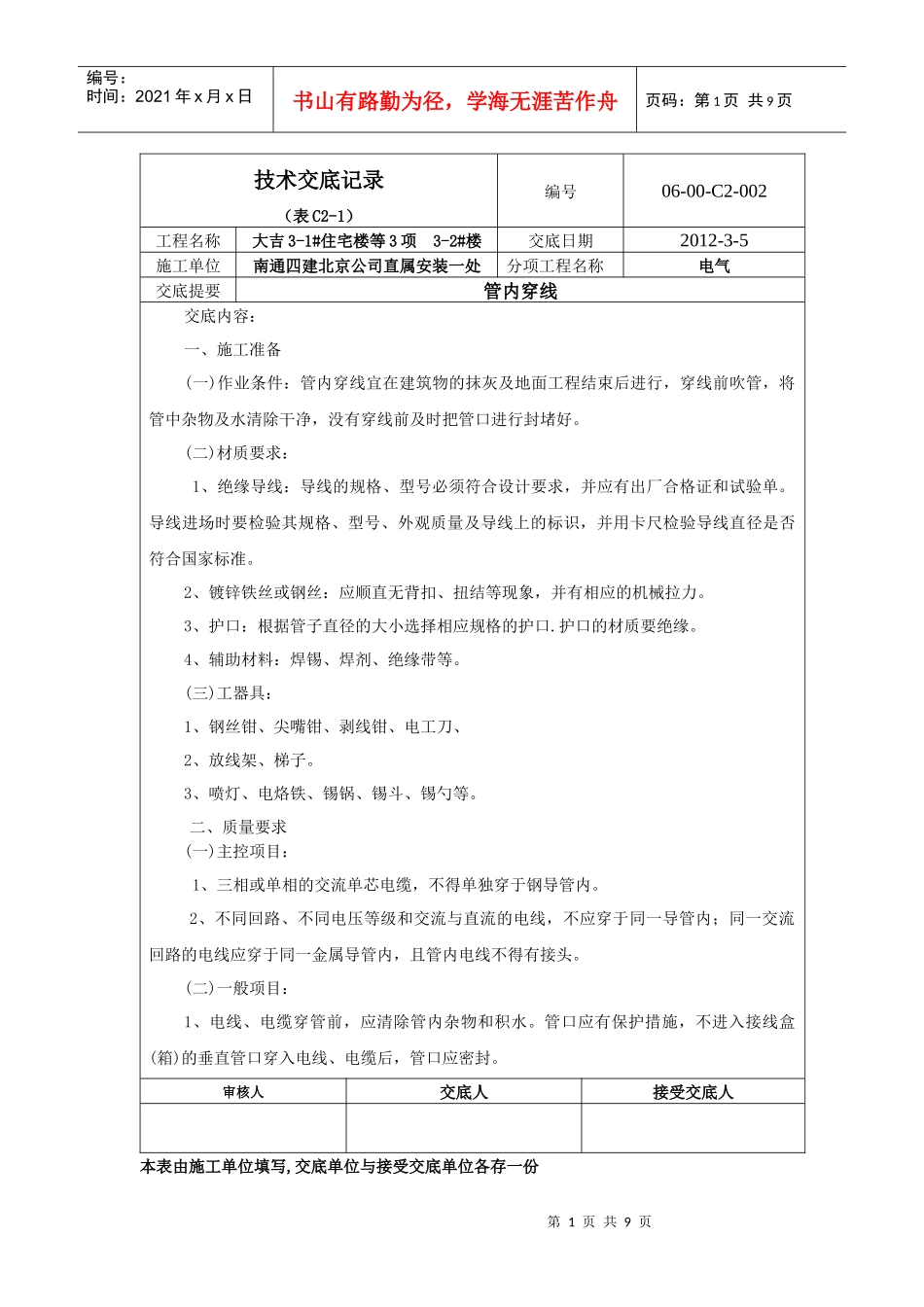

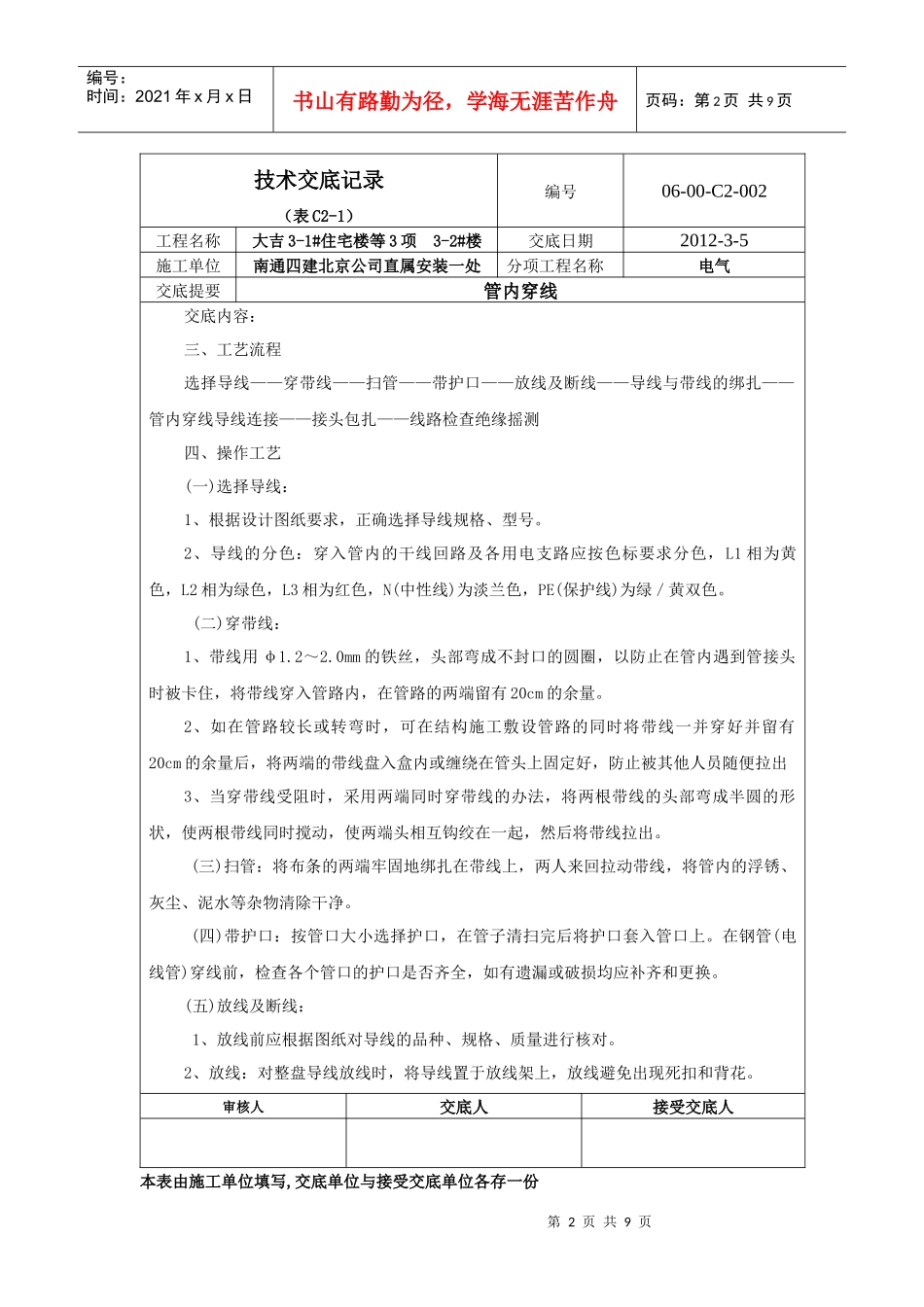

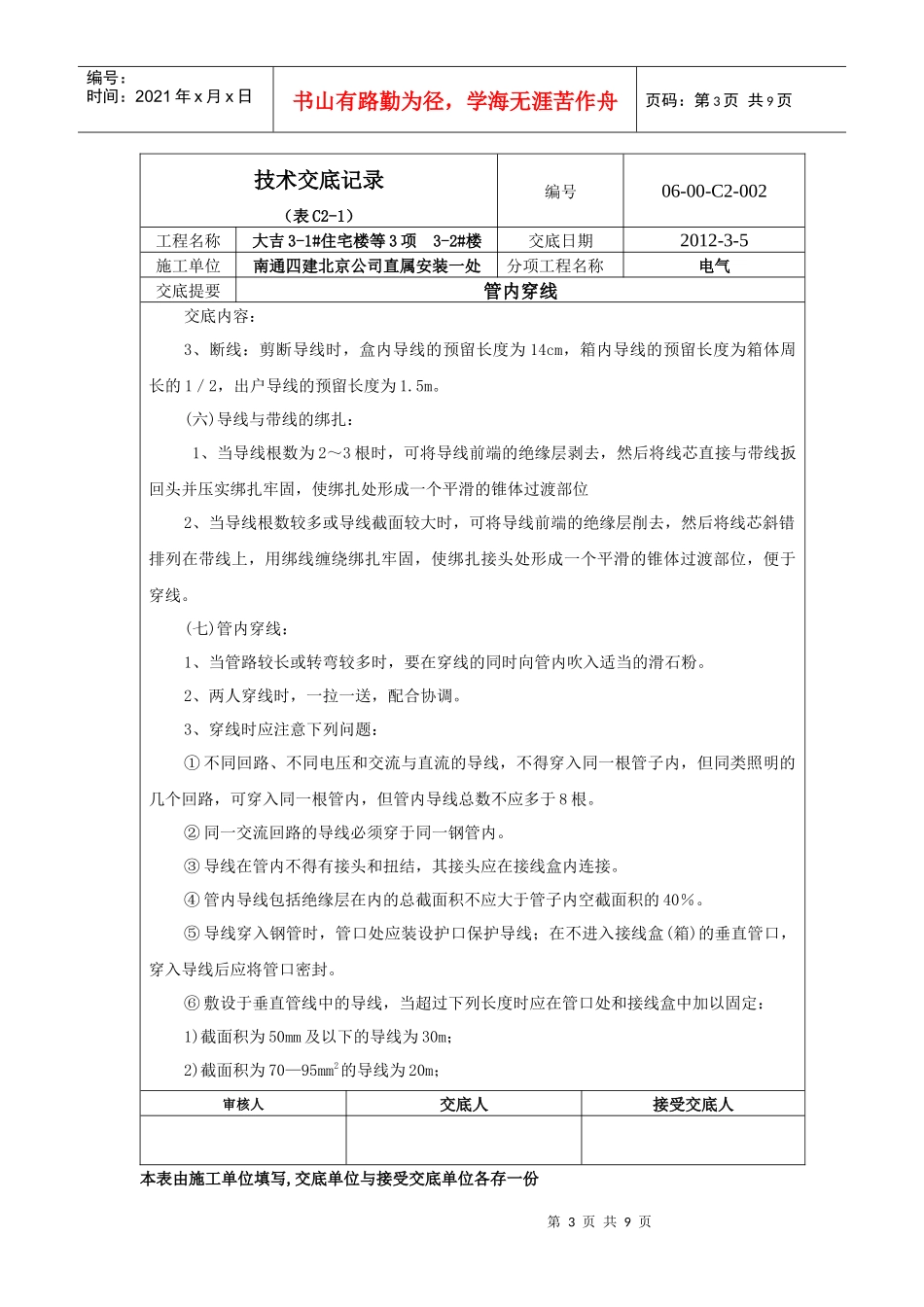

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页技术交底记录（表C2-1）编号06-00-C2-002工程名称大吉3-1#住宅楼等3项3-2#楼交底日期2012-3-5施工单位南通四建北京公司直属安装一处分项工程名称电气交底提要管内穿线交底内容：一、施工准备(一)作业条件：管内穿线宜在建筑物的抹灰及地面工程结束后进行，穿线前吹管，将管中杂物及水清除干净，没有穿线前及时把管口进行封堵好。(二)材质要求：1、绝缘导线：导线的规格、型号必须符合设计要求，并应有出厂合格证和试验单。导线进场时要检验其规格、型号、外观质量及导线上的标识，并用卡尺检验导线直径是否符合国家标准。2、镀锌铁丝或钢丝：应顺直无背扣、扭结等现象，并有相应的机械拉力。3、护口：根据管子直径的大小选择相应规格的护口.护口的材质要绝缘。4、辅助材料：焊锡、焊剂、绝缘带等。(三)工器具：1、钢丝钳、尖嘴钳、剥线钳、电工刀、2、放线架、梯子。3、喷灯、电烙铁、锡锅、锡斗、锡勺等。二、质量要求(一)主控项目：1、三相或单相的交流单芯电缆，不得单独穿于钢导管内。2、不同回路、不同电压等级和交流与直流的电线，不应穿于同一导管内；同一交流回路的电线应穿于同一金属导管内，且管内电线不得有接头。(二)一般项目：1、电线、电缆穿管前，应清除管内杂物和积水。管口应有保护措施，不进入接线盒(箱)的垂直管口穿入电线、电缆后，管口应密封。审核人交底人接受交底人本表由施工单位填写,交底单位与接受交底单位各存一份第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页技术交底记录（表C2-1）编号06-00-C2-002工程名称大吉3-1#住宅楼等3项3-2#楼交底日期2012-3-5施工单位南通四建北京公司直属安装一处分项工程名称电气交底提要管内穿线交底内容：三、工艺流程选择导线——穿带线——扫管——带护口——放线及断线——导线与带线的绑扎——管内穿线导线连接——接头包扎——线路检查绝缘摇测四、操作工艺(一)选择导线：1、根据设计图纸要求，正确选择导线规格、型号。2、导线的分色：穿入管内的干线回路及各用电支路应按色标要求分色，L1相为黄色，L2相为绿色，L3相为红色，N(中性线)为淡兰色，PE(保护线)为绿／黄双色。(二)穿带线：1、带线用φ1.2～2.0mm的铁丝，头部弯成不封口的圆圈，以防止在管内遇到管接头时被卡住，将带线穿入管路内，在管路的两端留有20cm的余量。2、如在管路较长或转弯时，可在结构施工敷设管路的同时将带线一并穿好并留有20cm的余量后，将两端的带线盘入盒内或缠绕在管头上固定好，防止被其他人员随便拉出3、当穿带线受阻时，采用两端同时穿带线的办法，将两根带线的头部弯成半圆的形状，使两根带线同时搅动，使两端头相互钩绞在一起，然后将带线拉出。(三)扫管：将布条的两端牢固地绑扎在带线上，两人来回拉动带线，将管内的浮锈、灰尘、泥水等杂物清除干净。(四)带护口：按管口大小选择护口，在管子清扫完后将护口套入管口上。在钢管(电线管)穿线前，检查各个管口的护口是否齐全，如有遗漏或破损均应补齐和更换。(五)放线及断线：1、放线前应根据图纸对导线的品种、规格、质量进行核对。2、放线：对整盘导线放线时，将导线置于放线架上，放线避免出现死扣和背花。审核人交底人接受交底人本表由施工单位填写,交底单位与接受交底单位各存一份第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页技术交底记录（表C2-1）编号06-00-C2-002工程名称大吉3-1#住宅楼等3项3-2#楼交底日期2012-3-5施工单位南通四建北京公司直属安装一处分项工程名称电气交底提要管内穿线交底内容：3、断线：剪断导线时，盒内导线的预留长度为14cm，箱内导线的预留长度为箱体周长的1／2，出户导线的预留长度为1.5m。(六)导线与带线的绑扎：1、当导线根数为2～3根时，可将导线前端的绝缘层剥去，然后将线芯直接与带线扳回头并压实绑扎牢固，使绑扎处形成一个平滑的锥体过渡部位2、当导线根数较多或导线截面较大时，可将导线前端的绝缘层削去，然后将线芯斜错排列在带线上，用绑线缠...
