电力建设金相检验导则VIP免费

电力建设金相检验导则_第1页
1/42

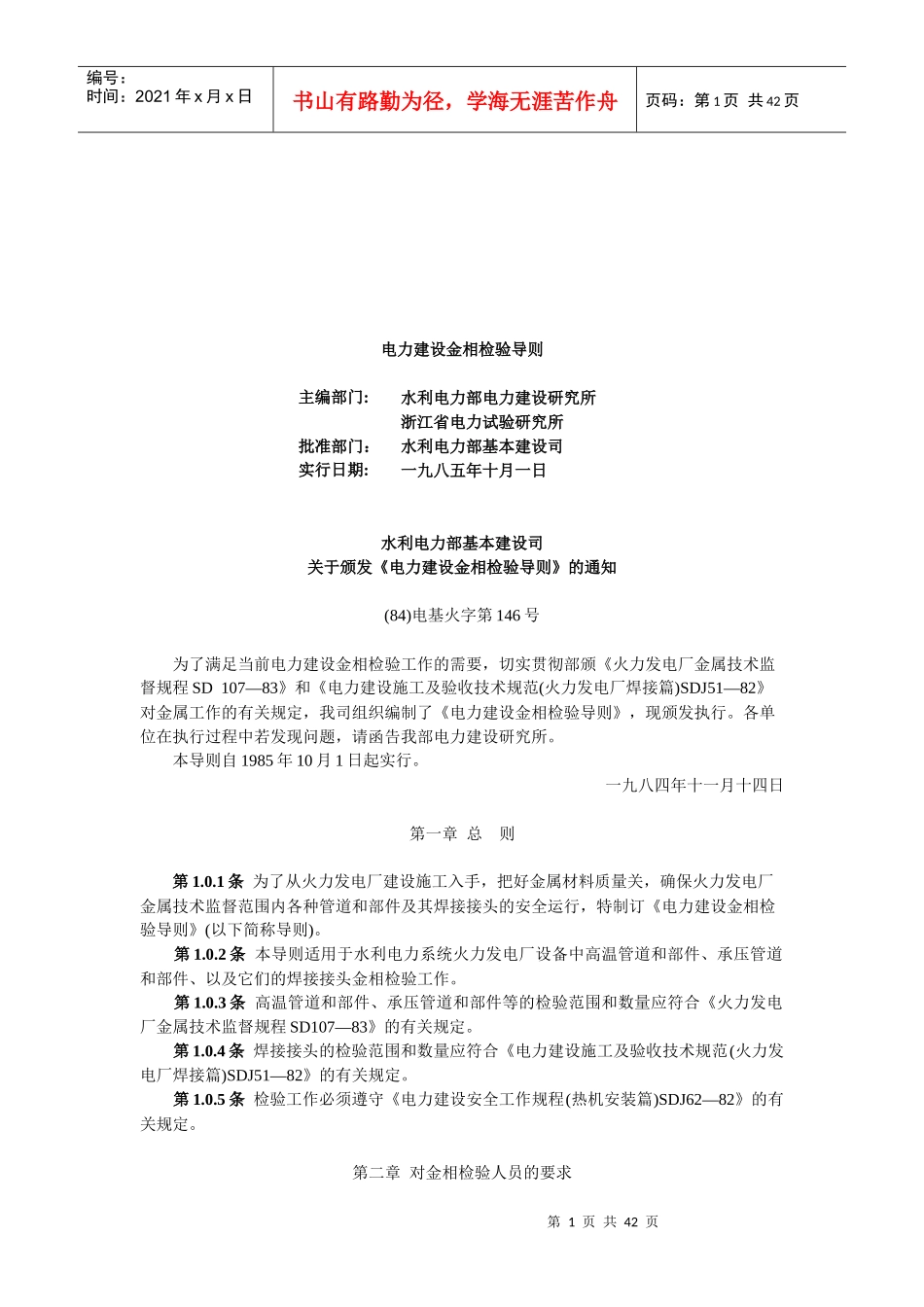

电力建设金相检验导则_第2页
2/42
电力建设金相检验导则_第3页
3/42
第1页共42页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共42页电力建设金相检验导则主编部门:水利电力部电力建设研究所浙江省电力试验研究所批准部门:水利电力部基本建设司实行日期:一九八五年十月一日水利电力部基本建设司关于颁发《电力建设金相检验导则》的通知(84)电基火字第146号为了满足当前电力建设金相检验工作的需要,切实贯彻部颁《火力发电厂金属技术监督规程SD107—83》和《电力建设施工及验收技术规范(火力发电厂焊接篇)SDJ51—82》对金属工作的有关规定,我司组织编制了《电力建设金相检验导则》,现颁发执行。各单位在执行过程中若发现问题,请函告我部电力建设研究所。本导则自1985年10月1日起实行。一九八四年十一月十四日第一章总则第1.0.1条为了从火力发电厂建设施工入手,把好金属材料质量关,确保火力发电厂金属技术监督范围内各种管道和部件及其焊接接头的安全运行,特制订《电力建设金相检验导则》(以下简称导则)。第1.0.2条本导则适用于水利电力系统火力发电厂设备中高温管道和部件、承压管道和部件、以及它们的焊接接头金相检验工作。第1.0.3条高温管道和部件、承压管道和部件等的检验范围和数量应符合《火力发电厂金属技术监督规程SD107—83》的有关规定。第1.0.4条焊接接头的检验范围和数量应符合《电力建设施工及验收技术规范(火力发电厂焊接篇)SDJ51—82》的有关规定。第1.0.5条检验工作必须遵守《电力建设安全工作规程(热机安装篇)SDJ62—82》的有关规定。第二章对金相检验人员的要求第2页共42页第1页共42页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共42页第2.0.1条金相检验人员包括金相检验技术人员和金相检验工。在金相检验工作中,金相检验人员均应对相应的工作职责范围内工作负责。第2.0.2条对金相检验技术人员的要求:一、根据工程情况,全面掌握金相检验工作项目和工作量,制订工作计划和拟定技术措施。二、参加并指导工程中金相检验工作,对检验质量负责。三、对金相检验工进行必要的理论辅导、实际操作技术的培训和考核,总结交流新的试验方法,以提高金相检验分析技术与技巧。四、对首次遇到的钢种进行必要的分析和试验。五、及时编审试验报告,做好整理归档工作。第2.0.3条对金相检验工的要求:一、检验工需经专业理论知识和实际操作技能的培训,考核合格后方能担任相应的金相检验工作和编写试验报告。二、检验工应了解被检件的材质、焊接工艺和热处理等情况。三、根据工作项目中所确定的被检部位进行检验。做到检验及时,操作无误,结论准确。第2.0.4条在金相检验工作中需接触强酸、剧毒药品、有毒气体,如硝酸、盐酸、王水、氢氟酸、三氧化二铬、乙二胺等,故应加强劳动保护。第三章检验前的准备第3.0.1条了解被检件材料的钢号、规格、热处理状态、焊接部位及焊接工艺等,明确试验目的。第3.0.2条对工程中首次遇到的钢种,必要时可进行热处理工艺性能试验和金相组织评定分析。第3.0.3条主蒸汽管道、高温再热蒸汽管道直管段最好截取镶嵌试样,试样编号必须与安装时管道布置编号相对应。第3.0.4条对需焊后热处理的焊接接头,应在热处理后进行检验。焊接接头试样的截取,应根据《电力建设施工及验收技术规范(火力发电厂焊接篇)SDJ51—82》中的有关规定进行。第3.0.5条检验前,应根据检验目的、被检材料及试验条件,确定试验方案。对外界一些影响试验结果的因素,采取相应的措施,以保证分析的准确性。第四章宏观检验第一节通则第4.1.1条宏观检验的目的在于检查管道和部件及其焊接接头的宏观缺陷。第4.1.2条宏观检验用肉眼或10倍以下的放大镜观察被检件。宏观金相检验常用酸浸试验。第二节酸浸试验第3页共42页第2页共42页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共42页第4.2.1条酸浸试验可采用热酸浸蚀或冷酸浸蚀。第4.2.2条根据检验目的,确定试样截取的部位、检查面及数量。焊接接头的试样应包括焊缝、热影响区和母材。第4.2.3条试样的截取可采用手锯、砂轮切割、机械加工或气割等方法。第4.2.4条试样被检面的光洁度应根据检验目的及要求,选择相应的机械...
