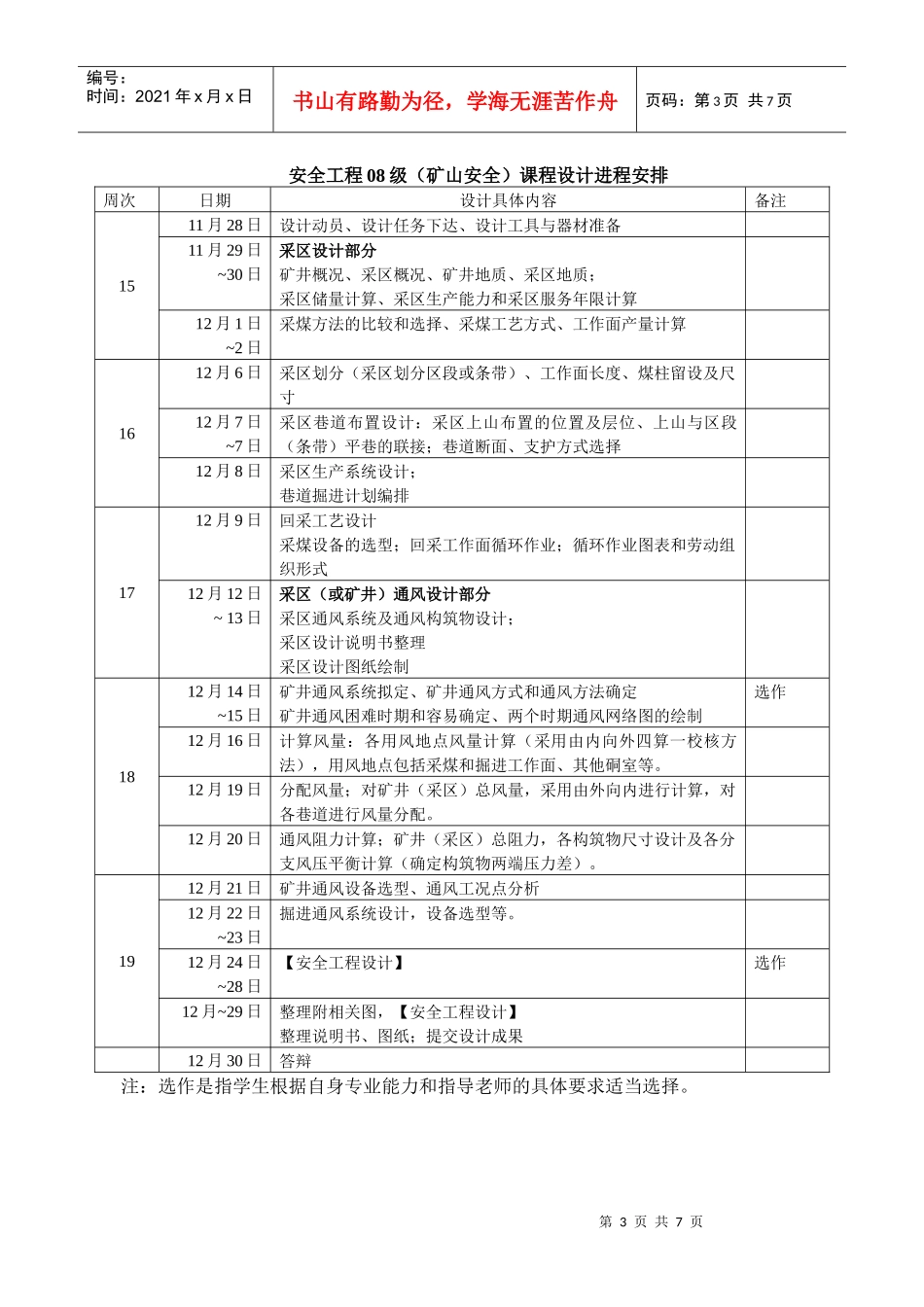

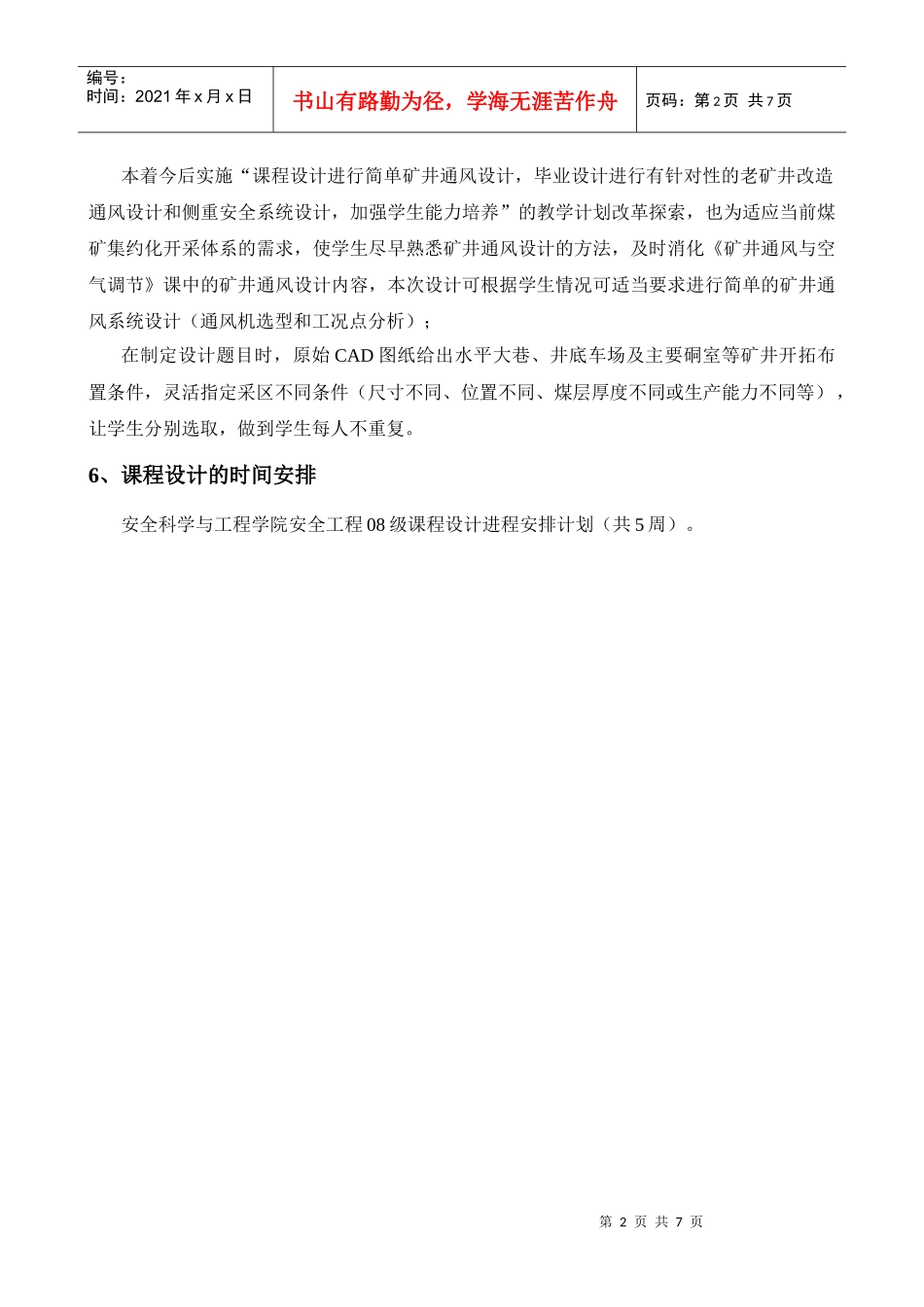

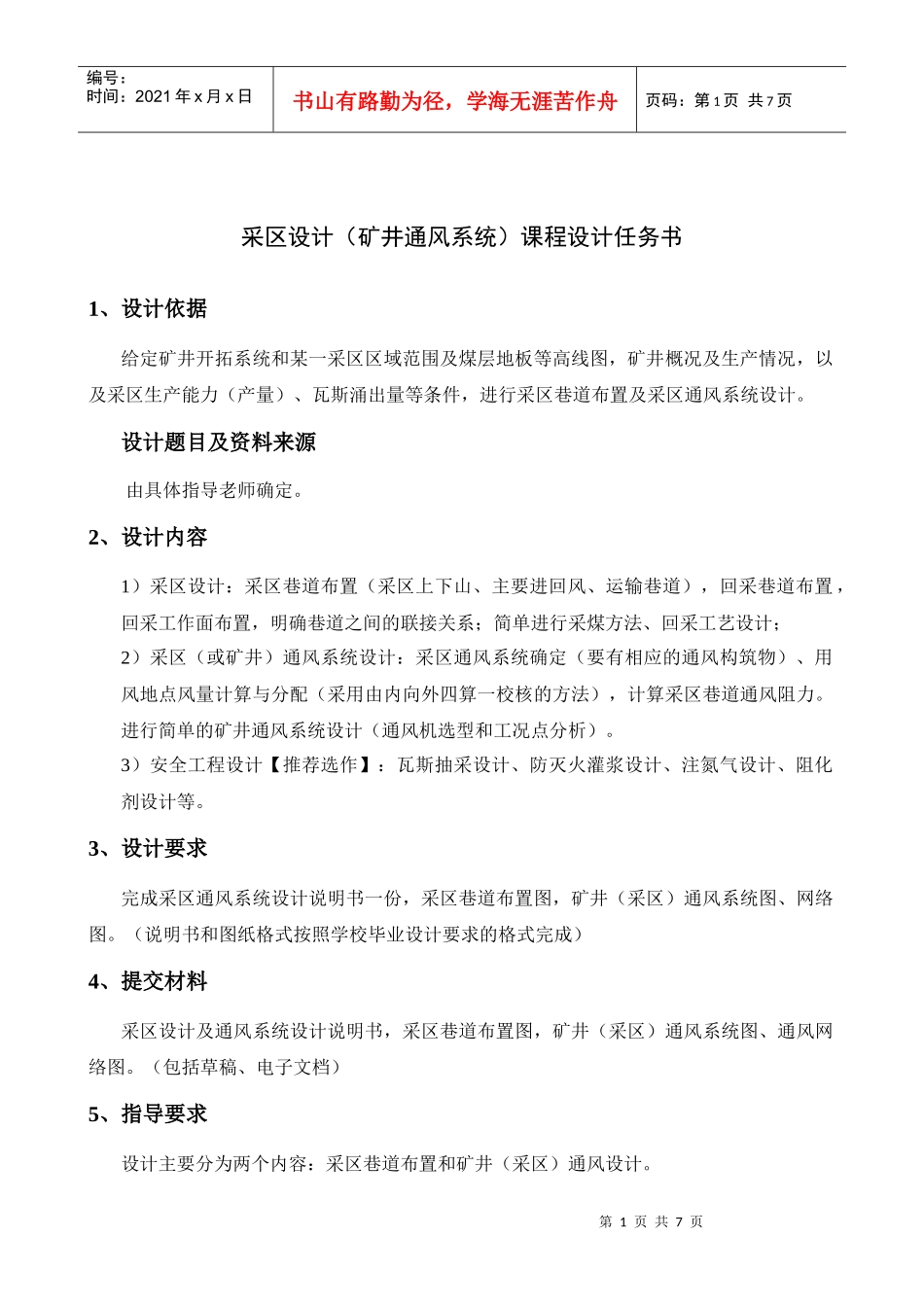

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页采区设计（矿井通风系统）课程设计任务书1、设计依据给定矿井开拓系统和某一采区区域范围及煤层地板等高线图，矿井概况及生产情况，以及采区生产能力（产量）、瓦斯涌出量等条件，进行采区巷道布置及采区通风系统设计。设计题目及资料来源由具体指导老师确定。2、设计内容1）采区设计：采区巷道布置（采区上下山、主要进回风、运输巷道），回采巷道布置，回采工作面布置，明确巷道之间的联接关系；简单进行采煤方法、回采工艺设计；2）采区（或矿井）通风系统设计：采区通风系统确定（要有相应的通风构筑物）、用风地点风量计算与分配（采用由内向外四算一校核的方法），计算采区巷道通风阻力。进行简单的矿井通风系统设计（通风机选型和工况点分析）。3）安全工程设计【推荐选作】：瓦斯抽采设计、防灭火灌浆设计、注氮气设计、阻化剂设计等。3、设计要求完成采区通风系统设计说明书一份，采区巷道布置图，矿井（采区）通风系统图、网络图。（说明书和图纸格式按照学校毕业设计要求的格式完成）4、提交材料采区设计及通风系统设计说明书，采区巷道布置图，矿井（采区）通风系统图、通风网络图。（包括草稿、电子文档）5、指导要求设计主要分为两个内容：采区巷道布置和矿井（采区）通风设计。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页本着今后实施“课程设计进行简单矿井通风设计，毕业设计进行有针对性的老矿井改造通风设计和侧重安全系统设计，加强学生能力培养”的教学计划改革探索，也为适应当前煤矿集约化开采体系的需求，使学生尽早熟悉矿井通风设计的方法，及时消化《矿井通风与空气调节》课中的矿井通风设计内容，本次设计可根据学生情况可适当要求进行简单的矿井通风系统设计（通风机选型和工况点分析）；在制定设计题目时，原始CAD图纸给出水平大巷、井底车场及主要硐室等矿井开拓布置条件，灵活指定采区不同条件（尺寸不同、位置不同、煤层厚度不同或生产能力不同等），让学生分别选取，做到学生每人不重复。6、课程设计的时间安排安全科学与工程学院安全工程08级课程设计进程安排计划（共5周）。第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页安全工程08级（矿山安全）课程设计进程安排周次日期设计具体内容备注1511月28日设计动员、设计任务下达、设计工具与器材准备11月29日~30日采区设计部分矿井概况、采区概况、矿井地质、采区地质；采区储量计算、采区生产能力和采区服务年限计算12月1日~2日采煤方法的比较和选择、采煤工艺方式、工作面产量计算1612月6日采区划分（采区划分区段或条带）、工作面长度、煤柱留设及尺寸12月7日~7日采区巷道布置设计：采区上山布置的位置及层位、上山与区段（条带）平巷的联接；巷道断面、支护方式选择12月8日采区生产系统设计；巷道掘进计划编排1712月9日回采工艺设计采煤设备的选型；回采工作面循环作业；循环作业图表和劳动组织形式12月12日~13日采区（或矿井）通风设计部分采区通风系统及通风构筑物设计；采区设计说明书整理采区设计图纸绘制1812月14日~15日矿井通风系统拟定、矿井通风方式和通风方法确定矿井通风困难时期和容易确定、两个时期通风网络图的绘制选作12月16日计算风量：各用风地点风量计算（采用由内向外四算一校核方法），用风地点包括采煤和掘进工作面、其他硐室等。12月19日分配风量；对矿井（采区）总风量，采用由外向内进行计算，对各巷道进行风量分配。12月20日通风阻力计算；矿井（采区）总阻力，各构筑物尺寸设计及各分支风压平衡计算（确定构筑物两端压力差）。1912月21日矿井通风设备选型、通风工况点分析12月22日~23日掘进通风系统设计，设备选型等。12月24日~28日【安全工程设计】选作12月~29日整理附相关图，【安全工程设计】整理说明书、图纸；提交设计成果12月30日答辩注：选作是指学生根据自身专业能力和指导老师的具体要求适当选择。第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无...
