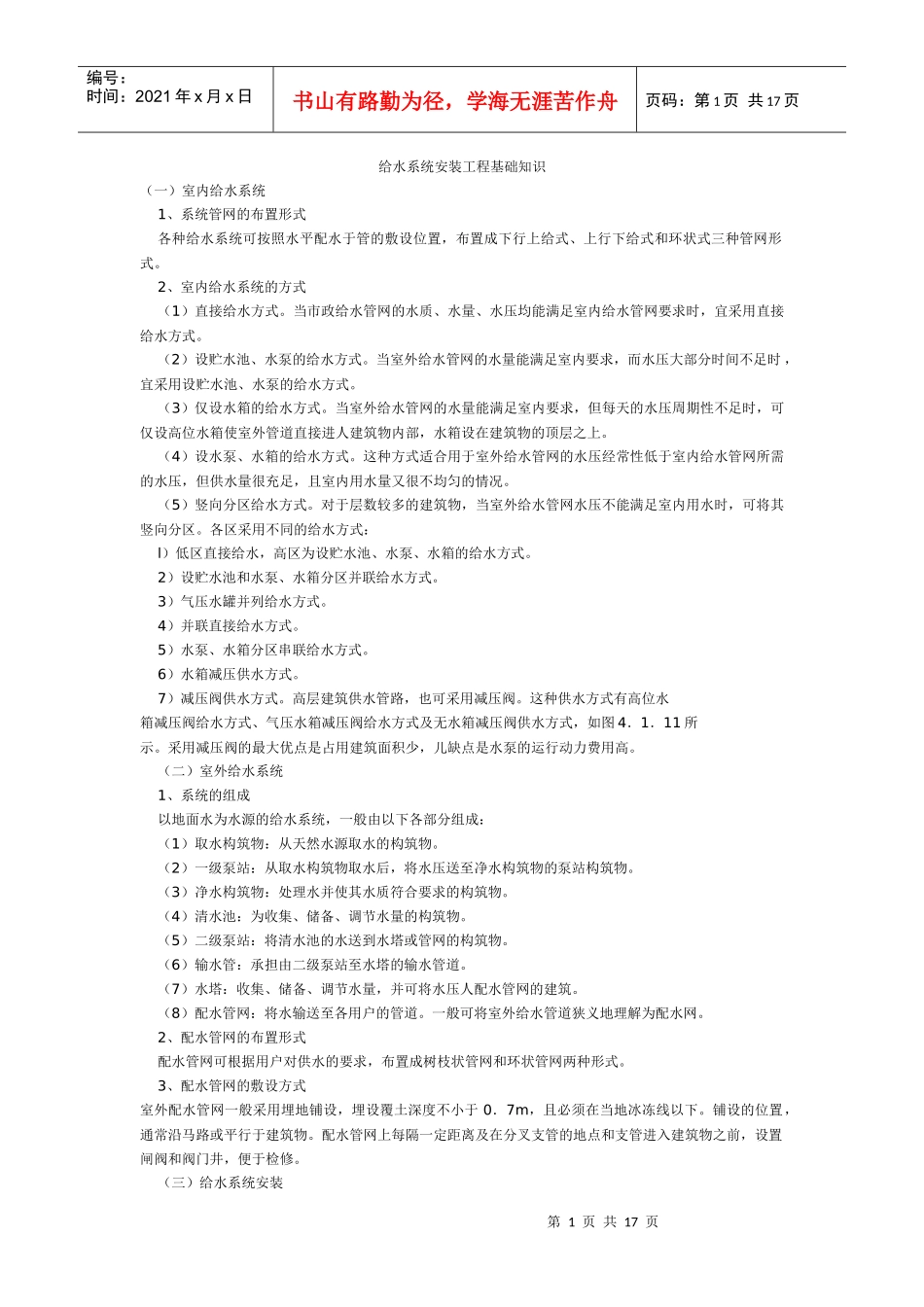

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页给水系统安装工程基础知识（一）室内给水系统1、系统管网的布置形式各种给水系统可按照水平配水于管的敷设位置，布置成下行上给式、上行下给式和环状式三种管网形式。2、室内给水系统的方式（1）直接给水方式。当市政给水管网的水质、水量、水压均能满足室内给水管网要求时，宜采用直接给水方式。（2）设贮水池、水泵的给水方式。当室外给水管网的水量能满足室内要求，而水压大部分时间不足时，宜采用设贮水池、水泵的给水方式。（3）仅设水箱的给水方式。当室外给水管网的水量能满足室内要求，但每天的水压周期性不足时，可仅设高位水箱使室外管道直接进人建筑物内部，水箱设在建筑物的顶层之上。（4）设水泵、水箱的给水方式。这种方式适合用于室外给水管网的水压经常性低于室内给水管网所需的水压，但供水量很充足，且室内用水量又很不均匀的情况。（5）竖向分区给水方式。对于层数较多的建筑物，当室外给水管网水压不能满足室内用水时，可将其竖向分区。各区采用不同的给水方式：l）低区直接给水，高区为设贮水池、水泵、水箱的给水方式。2）设贮水池和水泵、水箱分区并联给水方式。3）气压水罐并列给水方式。4）并联直接给水方式。5）水泵、水箱分区串联给水方式。6）水箱减压供水方式。7）减压阀供水方式。高层建筑供水管路，也可采用减压阀。这种供水方式有高位水箱减压阀给水方式、气压水箱减压阀给水方式及无水箱减压阀供水方式，如图4．1．11所示。采用减压阀的最大优点是占用建筑面积少，儿缺点是水泵的运行动力费用高。（二）室外给水系统1、系统的组成以地面水为水源的给水系统，一般由以下各部分组成：（1）取水构筑物：从天然水源取水的构筑物。（2）一级泵站：从取水构筑物取水后，将水压送至净水构筑物的泵站构筑物。（3）净水构筑物：处理水并使其水质符合要求的构筑物。（4）清水池：为收集、储备、调节水量的构筑物。（5）二级泵站：将清水池的水送到水塔或管网的构筑物。（6）输水管：承担由二级泵站至水塔的输水管道。（7）水塔：收集、储备、调节水量，并可将水压人配水管网的建筑。（8）配水管网：将水输送至各用户的管道。一般可将室外给水管道狭义地理解为配水网。2、配水管网的布置形式配水管网可根据用户对供水的要求，布置成树枝状管网和环状管网两种形式。3、配水管网的敷设方式室外配水管网一般采用埋地铺设，埋设覆土深度不小于0．7m，且必须在当地冰冻线以下。铺设的位置，通常沿马路或平行于建筑物。配水管网上每隔一定距离及在分叉支管的地点和支管进入建筑物之前，设置闸阀和阀门井，便于检修。（三）给水系统安装第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页1、给水设备建筑给水供水设备包括水泵、水箱、贮水池、气压给水装置等。水泵安装时其出水管上应装设阀门、止回阀和压力表，并宜采取防水锤措施。高位水箱用于贮水和稳定水压，水箱通常用碳素钢板、钢筋混凝土、玻璃钢等材料制成。2、给水管道给水管道的材料常用如下：l）低压流体输送用镀锌焊接钢管。低压流体输送用镀锌焊接钢管原称镀锌钢管或白铁管，是应用于给水系统最多的一种钢管。2）给水硬聚氯乙烯管。使用温度不超过45℃。3）给水聚丙烯管。适用于系统工作压力不大于0．6MPa，工作水温不大于70℃。4）给水铸铁管。5）衬塑铝合金管。使用温度可达90℃，适用于输送自来水、生活热水及采暖空调工程。3、给水管道安装（1）管道的连接。l）低压流体输送用镀锌焊接钢管采用螺纹连接。2）给水硬聚氯乙烯管一般采用承插连接，其中承插粘接适用于管外径20－160mm，橡胶圈连接适用于管外径≥63mm，与金属管配件、阀门等的连接采用螺纹或法兰连接。给水硬聚氯乙烯管螺纹连接时，宜采用聚四氟乙烯生料带作为密封填充物，不宜使用厚白漆、麻丝。3）给水聚丙烯管采用热熔承插连接。4）不锈钢管采用电焊或氩弧焊连接，薄壁铜管采用承插钎焊焊接。5）给水铸铁管采用橡胶圈、石棉水泥或膨胀水泥承插接口连接，在交通要道等振动较大的地段采用青铅接口...
