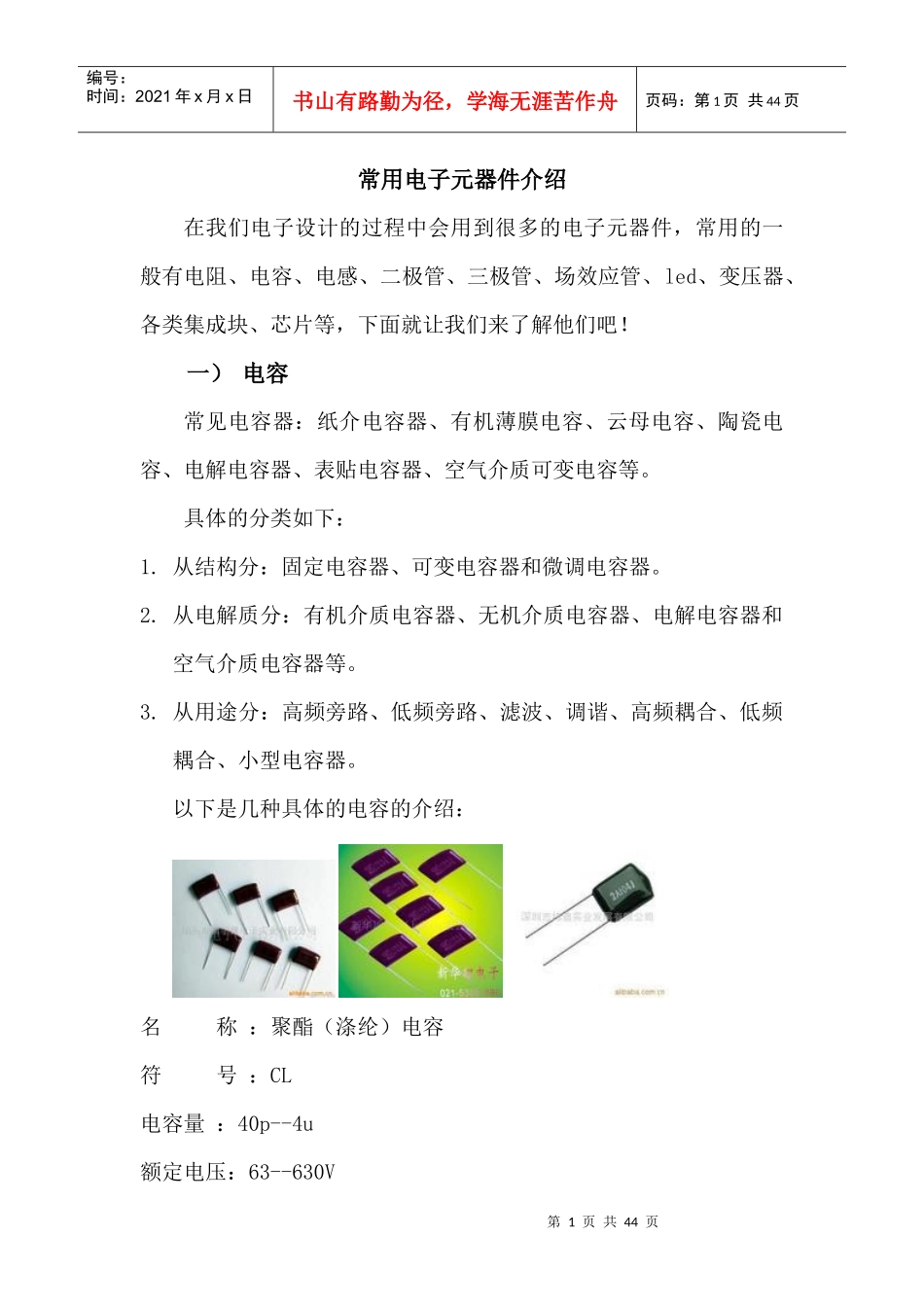

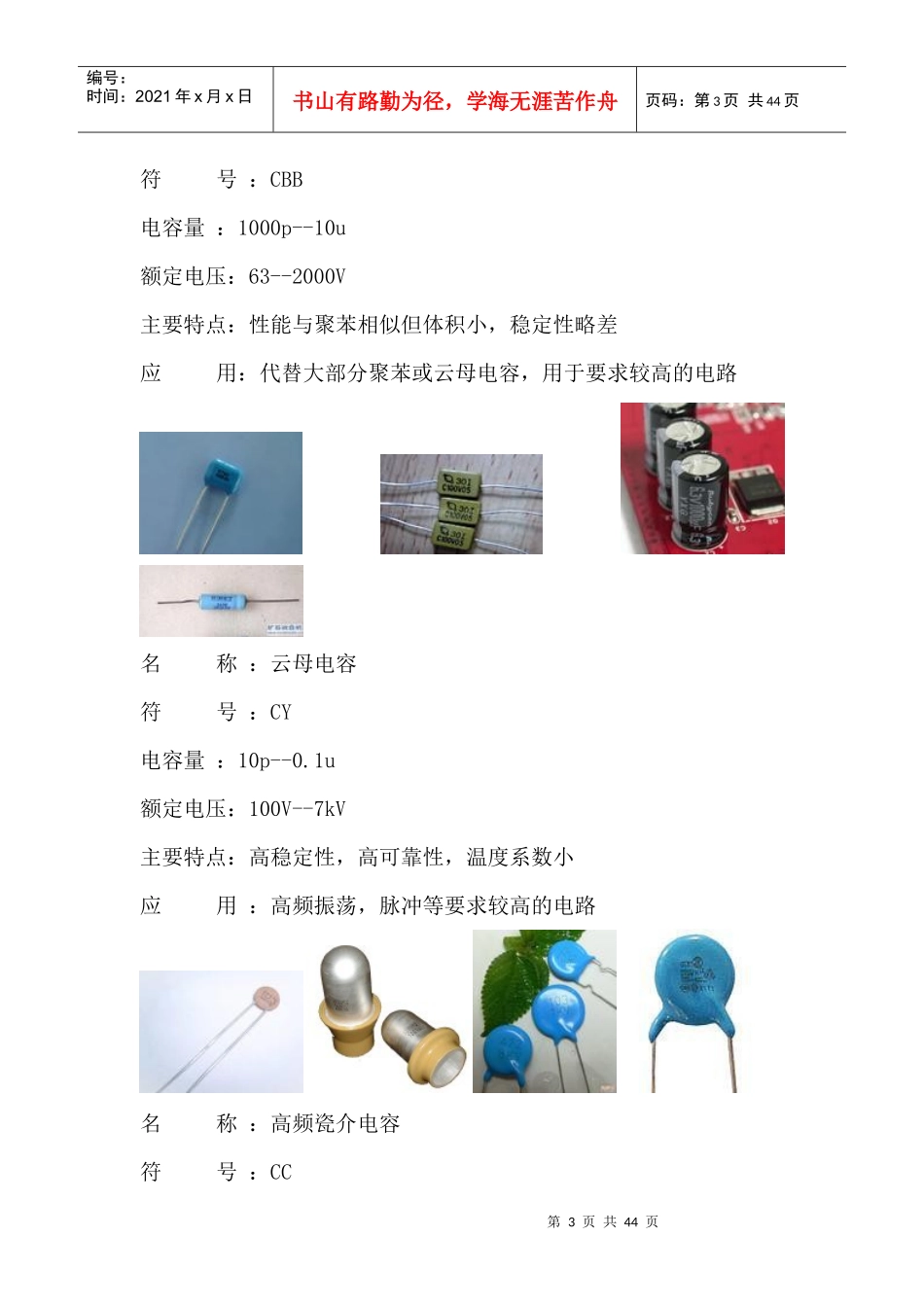

第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共44页常用电子元器件介绍在我们电子设计的过程中会用到很多的电子元器件，常用的一般有电阻、电容、电感、二极管、三极管、场效应管、led、变压器、各类集成块、芯片等，下面就让我们来了解他们吧！一）电容常见电容器：纸介电容器、有机薄膜电容、云母电容、陶瓷电容、电解电容器、表贴电容器、空气介质可变电容等。具体的分类如下：1.从结构分：固定电容器、可变电容器和微调电容器。2.从电解质分：有机介质电容器、无机介质电容器、电解电容器和空气介质电容器等。3.从用途分：高频旁路、低频旁路、滤波、调谐、高频耦合、低频耦合、小型电容器。以下是几种具体的电容的介绍：名称：聚酯（涤纶）电容符号：CL电容量：40p--4u额定电压：63--630V第2页共44页第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共44页主要特点：小体积，大容量，耐热耐湿，稳定性差应用：对稳定性和损耗要求不高的低频电路名称：聚苯乙烯电容符号：CB电容量：10p--1u额定电压：100V--30KV主要特点：稳定，低损耗，体积较大应用：对稳定性和损耗要求较高的电路名称：聚丙烯电容第3页共44页第2页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共44页符号：CBB电容量：1000p--10u额定电压：63--2000V主要特点：性能与聚苯相似但体积小，稳定性略差应用：代替大部分聚苯或云母电容，用于要求较高的电路名称：云母电容符号：CY电容量：10p--0.1u额定电压：100V--7kV主要特点：高稳定性，高可靠性，温度系数小应用：高频振荡，脉冲等要求较高的电路名称：高频瓷介电容符号：CC第4页共44页第3页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共44页电容量：1--6800p额定电压：63--500V主要特点：高频损耗小，稳定性好应用：高频电路名称：空气介质可变电容器符号：电容量：100--1500p（可变）主要特点：损耗小，效率高；可根据要求制成直线式、直线波长式、直线频率式及对数式等应用：电子仪器，广播电视设备等第5页共44页第4页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共44页名称：玻璃釉电容符号：CI电容量：10p--0.1u额定电压：63--400V主要特点：稳定性较好，损耗小，耐高温（200度）应用：脉冲、耦合、旁路等电路名称：铝电解电容符号：CD电容量：0.47--10000u额定电压：6.3--450V主要特点：体积小，容量大，损耗大，漏电大应用：电源滤波，低频耦合，去耦，旁路等二）电感1.分类：a．按电感形式分类：固定电感、可变电感。b．按导磁体性质分类：空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。第6页共44页第5页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共44页c．按工作性质分类：天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈。d．按绕线结构分类：单层线圈、多层线圈、蜂房式线圈。2.主要参数：电感量，品质因数，额定电流3.应用：滤波、振荡、延迟、陷波等，阻交流通直流,阻高频通低频(滤波)滤波用的。4.常用的电感有:常用电感主要分插件(CIP)与贴片电感(SMT)两大类,插件主要有:色环电感,扼流线圈,工字形功率电感等....贴片电感主要有:塑封电感,功率电感,屏蔽电感......以下是几种电感的介绍。一、片状电感第7页共44页第6页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共44页电感量：10NH～1MH材料：铁氧体绕线型陶瓷叠层精度：J=±5%K=±10%M=±20%尺寸：04020603080510081206121018121008=2.5mm*2.0mm1210=3.2mm*2.5mm二、功率电感电感量：1NH～20MH带屏蔽、不带屏蔽尺寸：SMD43、SMD54、SMD73、SMD75、SMD104、SMD105；RH73/RH74/RH104R/RH105R/RH124；CD43/54/73/75/104/105；三、片状磁珠第8页共44页第7页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共44页种类：CBG（普通型）阻抗：5Ω～3KΩCBH（大电流）阻抗：30Ω～120ΩCBY（尖峰型）阻抗：5Ω～2KΩ规格：0402/0603/0805/1206/1210...
