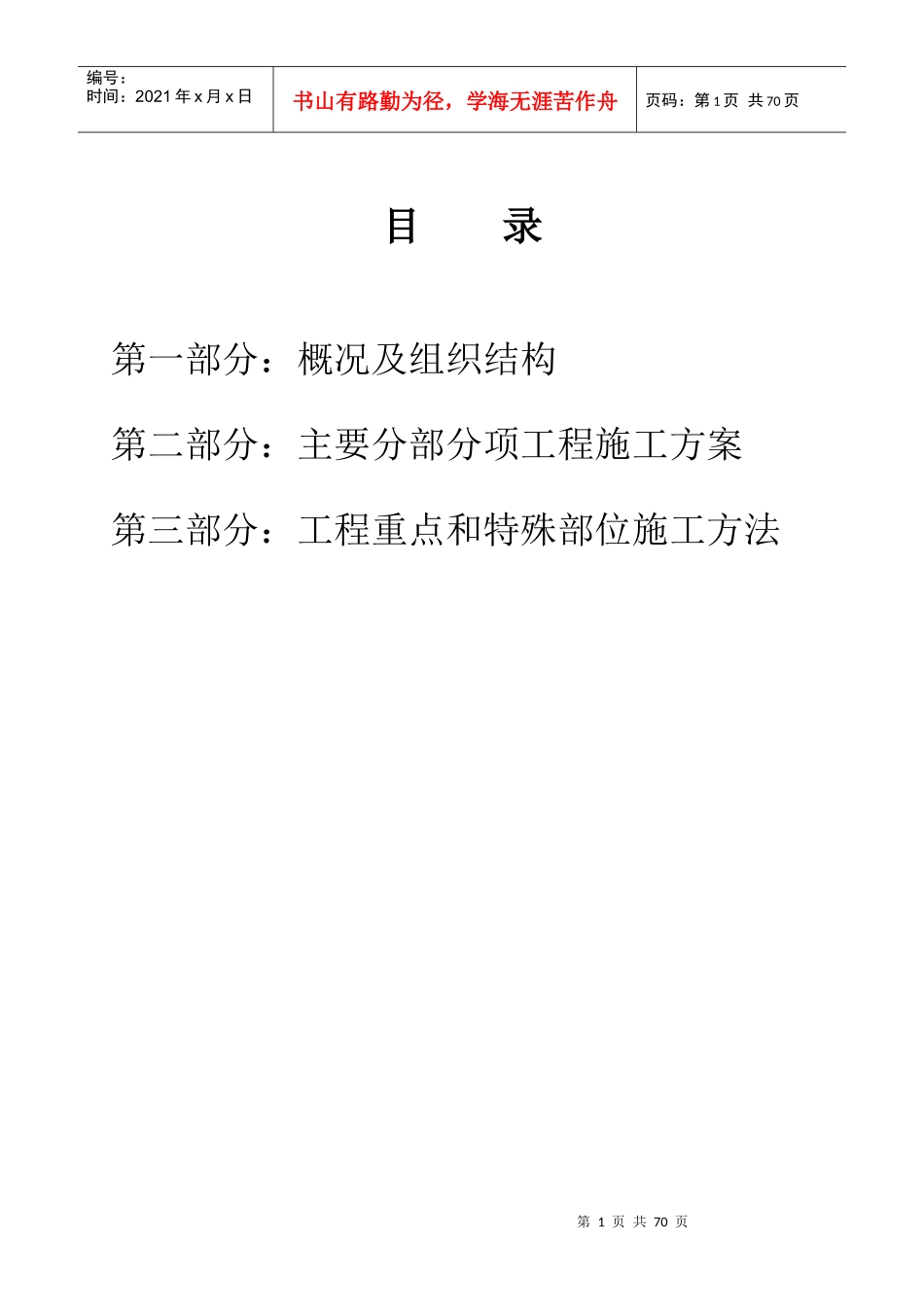

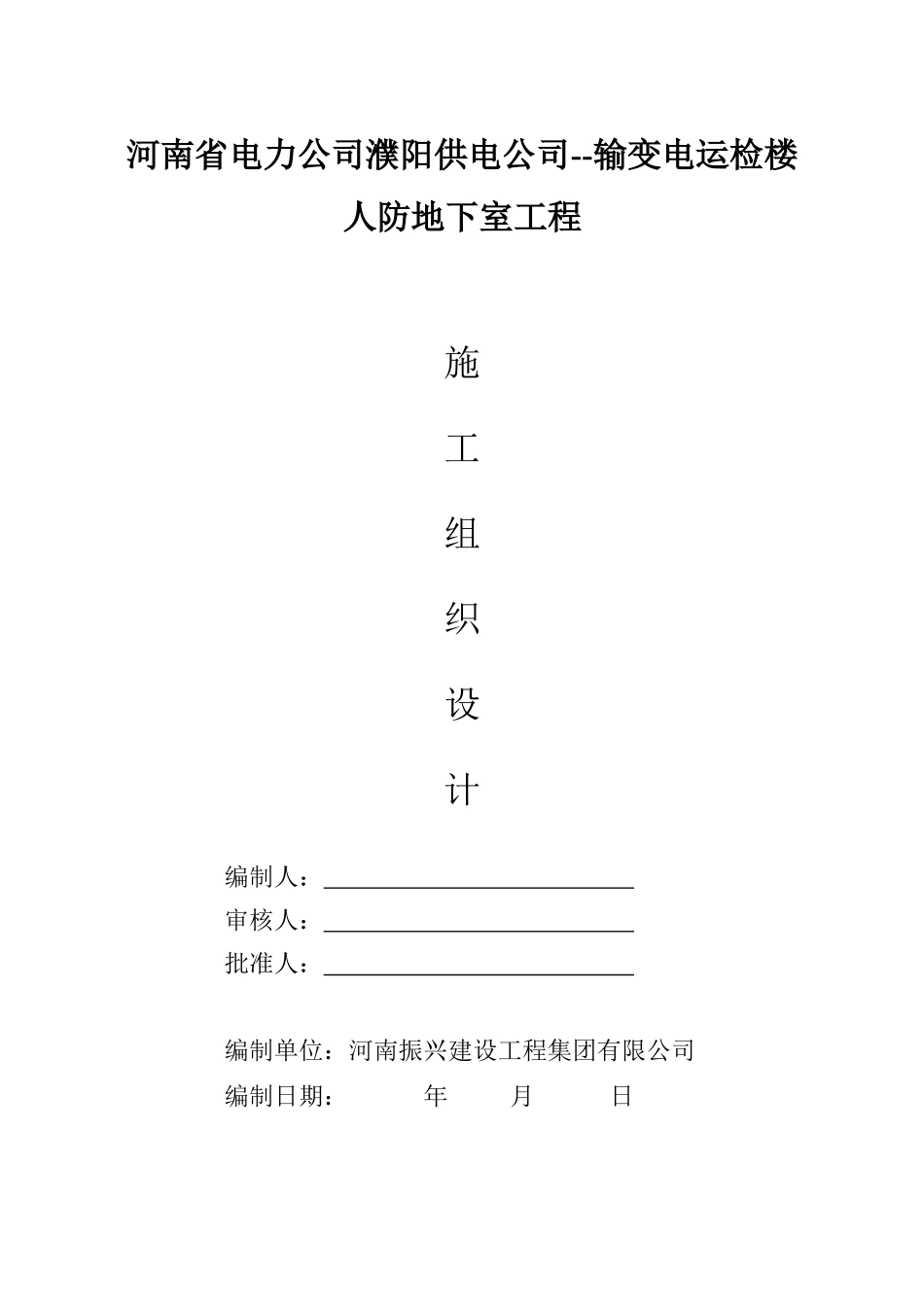

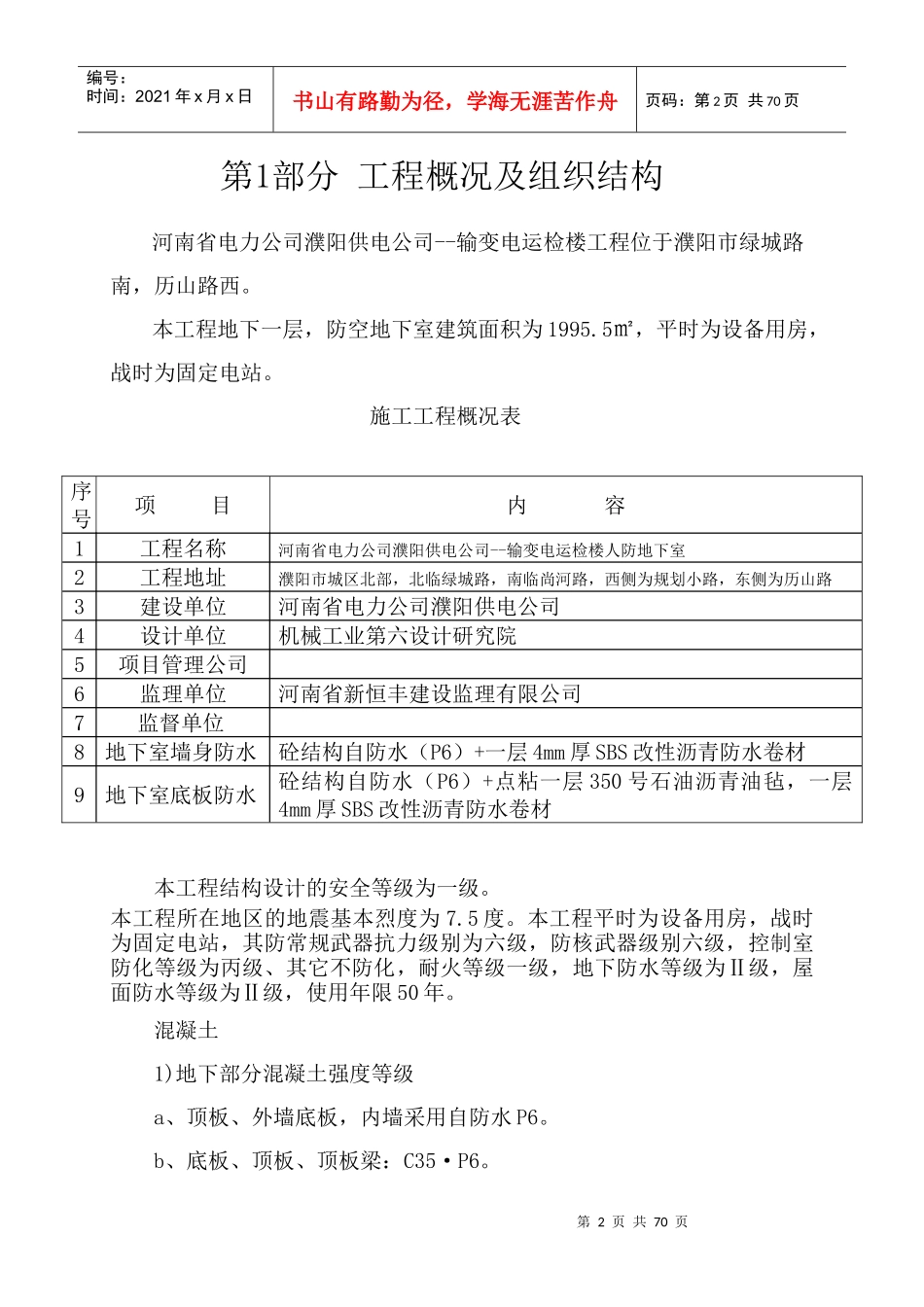

河南省电力公司濮阳供电公司--输变电运检楼人防地下室工程施工组织设计编制人：审核人：批准人：编制单位：河南振兴建设工程集团有限公司编制日期：年月日第1页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共70页目录第一部分：概况及组织结构第二部分：主要分部分项工程施工方案第三部分：工程重点和特殊部位施工方法第2页共70页第1页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共70页第1部分工程概况及组织结构河南省电力公司濮阳供电公司--输变电运检楼工程位于濮阳市绿城路南，历山路西。本工程地下一层，防空地下室建筑面积为1995.5㎡，平时为设备用房，战时为固定电站。施工工程概况表序号项目内容1工程名称河南省电力公司濮阳供电公司--输变电运检楼人防地下室2工程地址濮阳市城区北部，北临绿城路，南临尚河路，西侧为规划小路，东侧为历山路3建设单位河南省电力公司濮阳供电公司4设计单位机械工业第六设计研究院5项目管理公司6监理单位河南省新恒丰建设监理有限公司7监督单位8地下室墙身防水砼结构自防水（P6）+一层4mm厚SBS改性沥青防水卷材9地下室底板防水砼结构自防水（P6）+点粘一层350号石油沥青油毡，一层4mm厚SBS改性沥青防水卷材本工程结构设计的安全等级为一级。本工程所在地区的地震基本烈度为7.5度。本工程平时为设备用房，战时为固定电站，其防常规武器抗力级别为六级，防核武器级别六级，控制室防化等级为丙级、其它不防化，耐火等级一级，地下防水等级为Ⅱ级，屋面防水等级为Ⅱ级，使用年限50年。混凝土1)地下部分混凝土强度等级a、顶板、外墙底板，内墙采用自防水P6。b、底板、顶板、顶板梁：C35·P6。第3页共70页第2页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共70页c、外墙、内墙：C45·P6。2）基础垫层为100厚C15混凝土。3）混凝土采用商品混凝土。钢材1）钢筋：采用HPB235一级钢筋，HRB335二级钢筋、HRB400三级钢筋。2）钢筋的锚固长度满足设计和规范要求。3）钢筋直径≥φ14采用气压连接。4）填充墙采用：地下室内的填充墙采用A3.5加气混凝土砌块，M5混合砂浆。5）外墙底板梁柱保护层厚度，迎水面50㎜顶板迎水面室内为25㎜，室外为40㎜，外墙、顶底板背水面20㎜，内墙20㎜。6）所有预埋件必须有防水（密闭）措施，不得事后打凿。7）人防门及活门安装：先安装门，后绑扎钢筋，安装门扇通道顶板应预埋吊环，所有墙体部位应一次性整体浇捣。工程资源合理配置控制本工程结构模板、构件、脚手架、机具设备等非实体材料一次投入量按照施工段进行配置，采用分区分段流水施工作业，模板、构件、脚手架进行精确计算，确保配置合理，满足使用需要且不积压现场。本工程特点：1、预埋通风管多，规格大、构造难度增加。2、预埋各种孔管多。3、预埋防爆门窗：先预埋后支模板，难度大。第4页共70页第3页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共70页4、人防验收、试水实验多。5、钢筋制作绑扎施工难度大（构造筋多）6、梁板增厚，增大支模时，支撑加密、受力大、受力复杂。技术准备a熟悉和审查施工图纸，组织图纸会审。a)由技术部向建设单位领取各专业图纸，由资料员负责施工图纸的收发，并建立管理台帐。b)由技术负责人组织工程技术人员认真审阅，做好图纸会审的前期工作，针对有关施工技术和图纸存在的疑点做好记录。c)工程开工前及时与甲方、设计单位联系，做好设计交底及图纸会审工作。b准备与本工程有关的规程、规范、图集根据施工图纸，配备与本工程相关的规范、规程及有关图集，并分发组织项目经理部相关人员（规范、规程、图集详见编制依据），c测量人员根据建设单位提供的水准确性点高程及坐标位置，做好工程控制网桩的测量定位，同时做好定位桩的闭合复测工作，并做好标识加以保护。d工程技术人员认真了解地下管网及周围环境情况，明确其具体位置和深（高）度。器具配置1、测量器具配置测量器具配置表序号测量器具名称型号规格单位数量备注第5页共70页第4页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟...
