电子产品装配与调试技能竞赛试题VIP免费

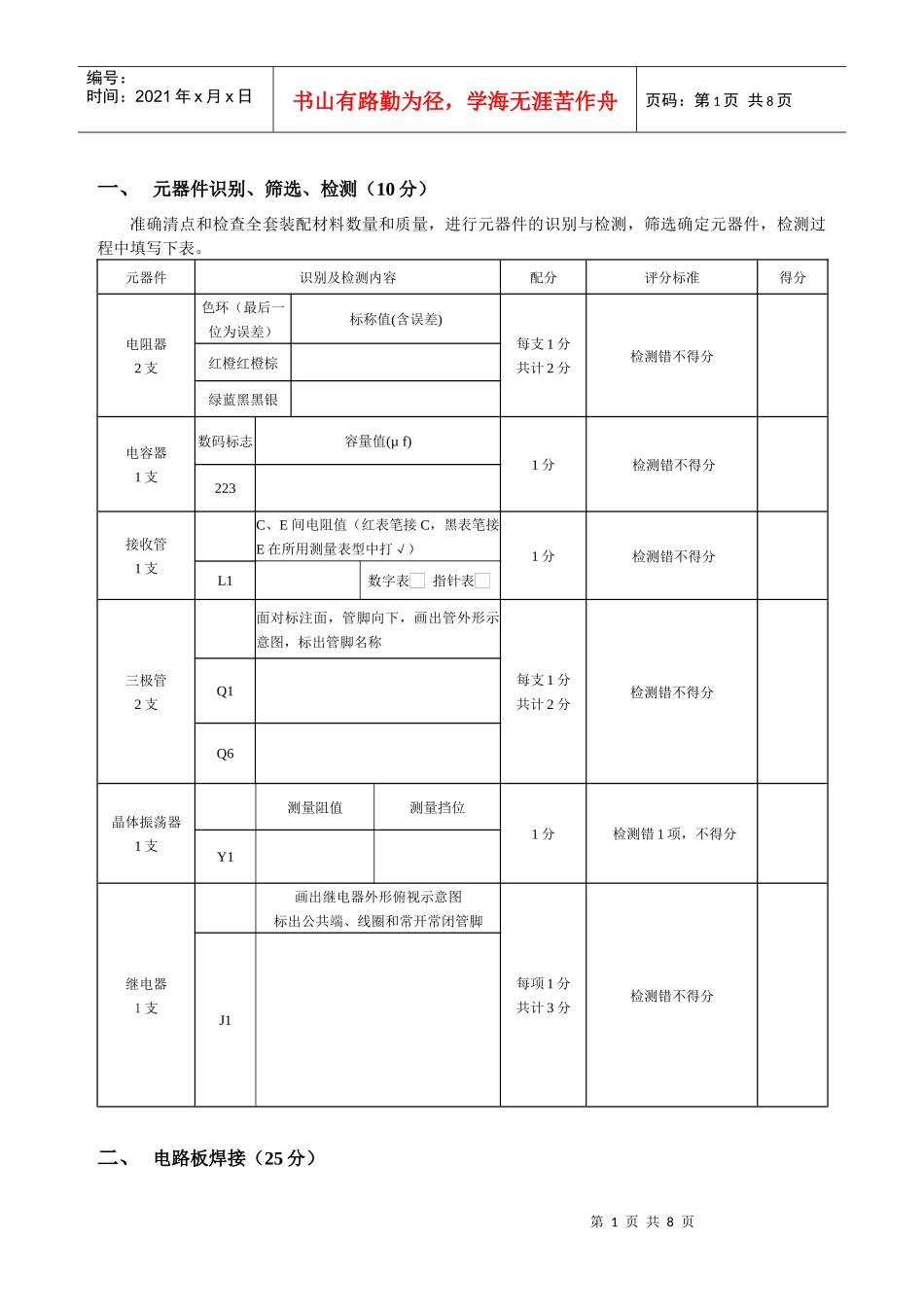

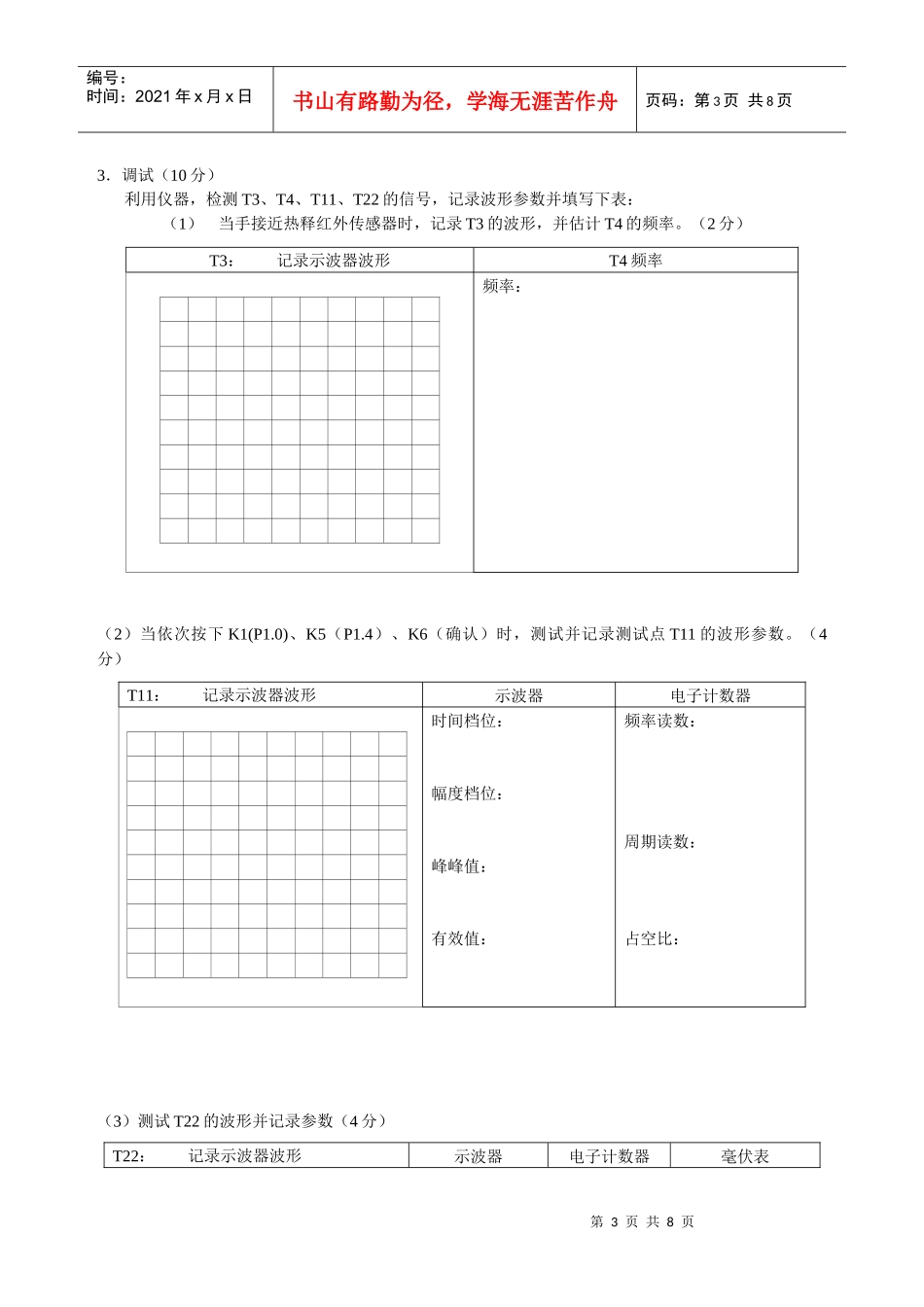

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页一、元器件识别、筛选、检测（10分）准确清点和检查全套装配材料数量和质量，进行元器件的识别与检测，筛选确定元器件，检测过程中填写下表。元器件识别及检测内容配分评分标准得分电阻器2支色环（最后一位为误差）标称值(含误差)每支1分共计2分检测错不得分红橙红橙棕绿蓝黑黑银电容器1支数码标志容量值(µf)1分检测错不得分223接收管1支C、E间电阻值（红表笔接C，黑表笔接E在所用测量表型中打√）1分检测错不得分L1数字表指针表三极管2支面对标注面，管脚向下，画出管外形示意图，标出管脚名称每支1分共计2分检测错不得分Q1Q6晶体振荡器1支测量阻值测量挡位1分检测错1项，不得分Y1继电器1支画出继电器外形俯视示意图标出公共端、线圈和常开常闭管脚每项1分共计3分检测错不得分J1二、电路板焊接（25分）第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页要求电子产品的焊点大小适中，无漏、假、虚、连焊，焊点光滑、圆润、干净，无毛刺；引脚加工尺寸及成形符合工艺要求；导线长度、剥头长度符合工艺要求，芯线完好，捻头镀锡。疵点：少于5处扣1分；5~10处扣5分；10~15处扣10分；15~20处扣15分；20~25处扣20分；25处以上扣25分。三、电子产品装配（10分）要求印制板插件位置正确，元器件极性正确，元器件、导线安装及字标方向均应符合工艺要求；接插件、紧固件安装可靠牢固，印制板安装对位；无烫伤和划伤处，整机清洁无污物。装配不符合工艺要求：少于5处扣1分；5~10处扣3分；10~20处扣5分；20处以上扣10分。四、电子电路的调试（40分）1．调试并实现模拟烘手机基本功能（20分）电源及充电电路工作正常（4分）单片机控制、键盘及显示电路工作正常（2分）红外感应检测电路工作正常（5分）热释检测电路工作正常（5分）风扇及加热电路工作正常（4分）2．检测（10分）（1）检查电路无误后，接通电源，测量红外感应检测电路在下列情况下Q2的C、E间的电压。①感应到红外发射信号时，Q2的C、E间的电压为；②未感应到红外发射信号时，Q2的C、E间的电压为。（2）在风扇及加热电路中，DY1接实验台交流15V档，风扇FS1工作在风速档2时，且风扇回路中的电流约为170mA，此时，R21取（12K、470Ω、5K、8K），R23取（10Ω、50Ω、90Ω、300Ω）；当灯泡（JRS1）亮，且灯泡回路中的电流约为120mA，此时，R22取（200Ω、10Ω、500Ω、1K）时，R24取（91Ω、120Ω、150Ω、750Ω）。（3）在充电电路中，断开S2，若保持T9测试点的电压恒定，假设R2由10K变为51K，则T8测试点的电压变（大/小）；若断开S1，接通S2，T8测试点的电压能否稳定？（能/否）。（4）在热释红外检测电路中，U6D（LM324）作为（差分放大器/同相放大器/反相放大器/比较器）使用；若要提高热释灵敏度，RW2的2脚与W脚间的阻值应变（大/小）。第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页3．调试（10分）利用仪器，检测T3、T4、T11、T22的信号，记录波形参数并填写下表：（1）当手接近热释红外传感器时，记录T3的波形，并估计T4的频率。（2分）T3：记录示波器波形T4频率频率：（2）当依次按下K1(P1.0)、K5（P1.4）、K6（确认）时，测试并记录测试点T11的波形参数。（4分）T11：记录示波器波形示波器电子计数器时间档位：幅度档位：峰峰值：有效值：频率读数：周期读数：占空比：（3）测试T22的波形并记录参数（4分）T22：记录示波器波形示波器电子计数器毫伏表第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页时间档位：幅度档位：峰峰值：频率读数：测量挡位：测量值：五、原理图与PCB板图的设计（15分）要求：（总分15分）1．考生在E盘根目录下建立一个文件夹。文件夹名称为T+工位号。考生的所有文件均保存在该文件夹下。各文件的主文件名：工程文件：工位号原理图文件：sch+××原理图元件库文件：slib+××Pcb文件：pcb+××Pcb元件封装库文件：plib+××其中：××为考生工位号的后两位...
