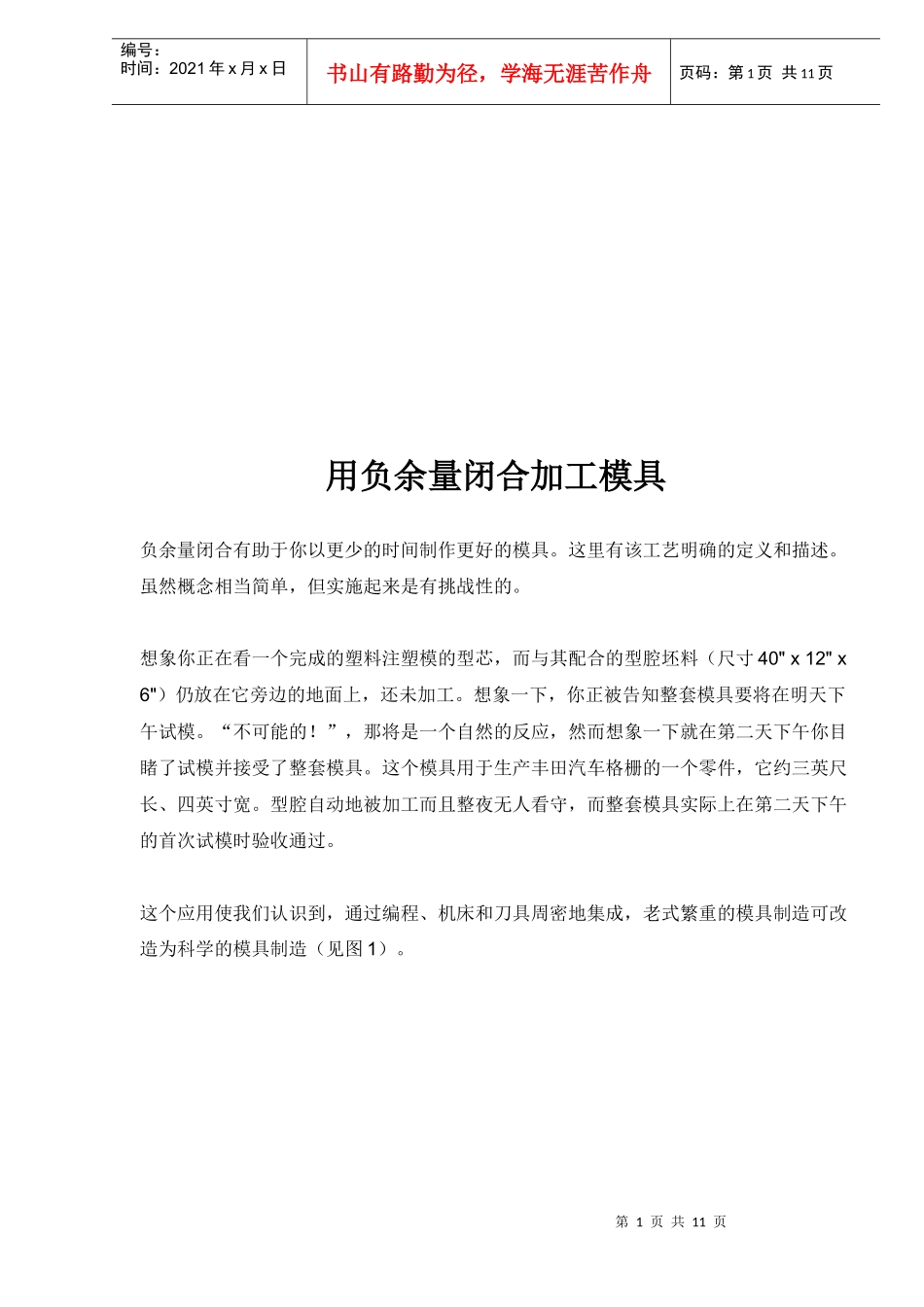

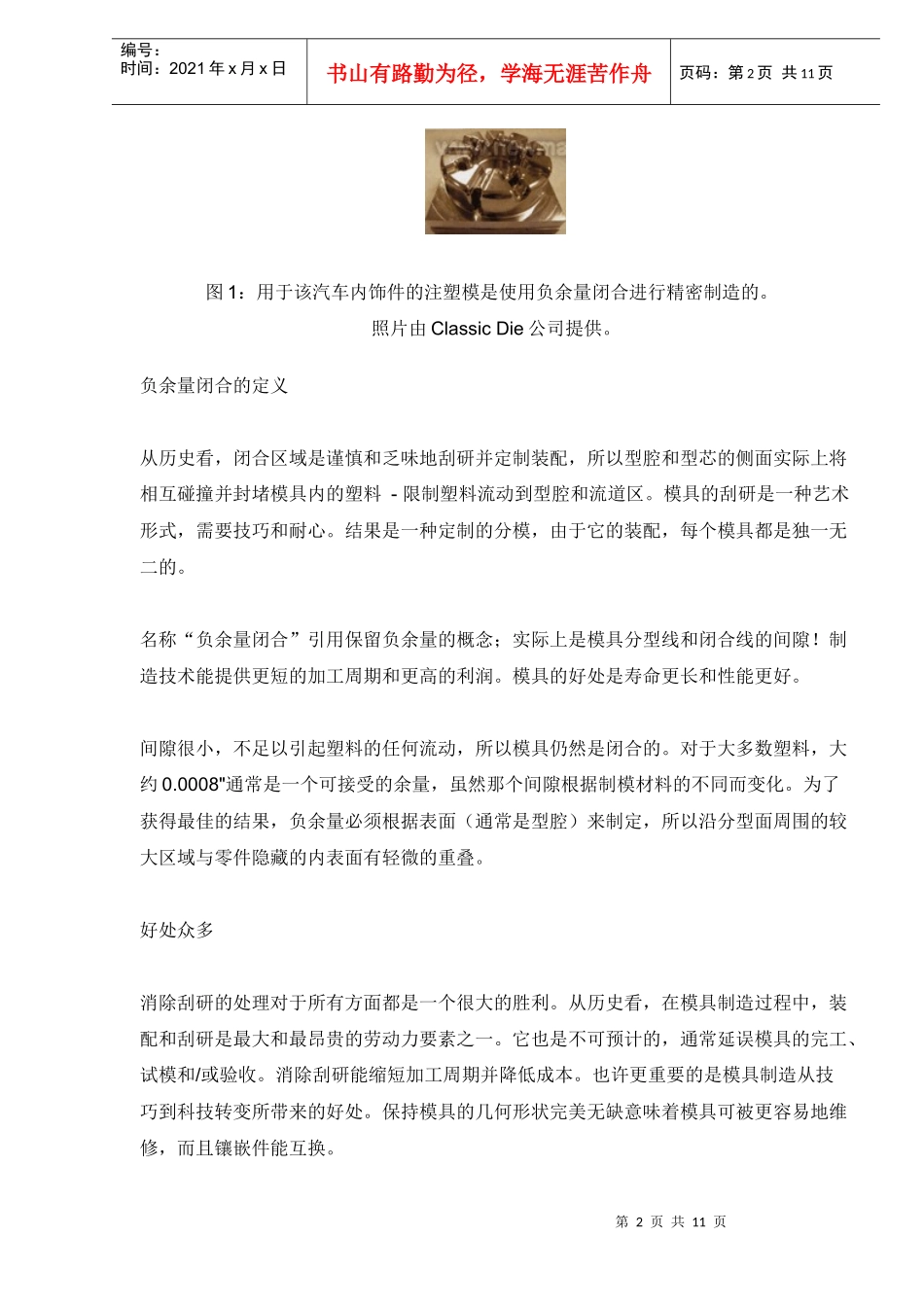

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页用负余量闭合加工模具负余量闭合有助于你以更少的时间制作更好的模具。这里有该工艺明确的定义和描述。虽然概念相当简单，但实施起来是有挑战性的。想象你正在看一个完成的塑料注塑模的型芯，而与其配合的型腔坯料（尺寸40"x12"x6"）仍放在它旁边的地面上，还未加工。想象一下，你正被告知整套模具要将在明天下午试模。“不可能的！”，那将是一个自然的反应，然而想象一下就在第二天下午你目睹了试模并接受了整套模具。这个模具用于生产丰田汽车格栅的一个零件，它约三英尺长、四英寸宽。型腔自动地被加工而且整夜无人看守，而整套模具实际上在第二天下午的首次试模时验收通过。这个应用使我们认识到，通过编程、机床和刀具周密地集成，老式繁重的模具制造可改造为科学的模具制造（见图1）。第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页图1：用于该汽车内饰件的注塑模是使用负余量闭合进行精密制造的。照片由ClassicDie公司提供。负余量闭合的定义从历史看，闭合区域是谨慎和乏味地刮研并定制装配，所以型腔和型芯的侧面实际上将相互碰撞并封堵模具内的塑料-限制塑料流动到型腔和流道区。模具的刮研是一种艺术形式，需要技巧和耐心。结果是一种定制的分模，由于它的装配，每个模具都是独一无二的。名称“负余量闭合”引用保留负余量的概念；实际上是模具分型线和闭合线的间隙！制造技术能提供更短的加工周期和更高的利润。模具的好处是寿命更长和性能更好。间隙很小，不足以引起塑料的任何流动，所以模具仍然是闭合的。对于大多数塑料，大约0.0008"通常是一个可接受的余量，虽然那个间隙根据制模材料的不同而变化。为了获得最佳的结果，负余量必须根据表面（通常是型腔）来制定，所以沿分型面周围的较大区域与零件隐藏的内表面有轻微的重叠。好处众多消除刮研的处理对于所有方面都是一个很大的胜利。从历史看，在模具制造过程中，装配和刮研是最大和最昂贵的劳动力要素之一。它也是不可预计的，通常延误模具的完工、试模和/或验收。消除刮研能缩短加工周期并降低成本。也许更重要的是模具制造从技巧到科技转变所带来的好处。保持模具的几何形状完美无缺意味着模具可被更容易地维修，而且镶嵌件能互换。第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页当模具闭合时没有干涉和碰撞，延长了模具的寿命。模具的间隙通过模具边角内置的四个接触垫片来维持，注口和流道区域也是如此。既然模具的精密表面不发生型腔和型芯的碰撞，那些表面不易在使用中磨损和变坏。通过消除碰撞，更软的模具钢可能产生相同或甚至极好的结果，同时还为你和模具制造商提供一个更快的模具制造工艺。间隙还使模具工作得更好。通风的需要通过负余量闭合自动地解决了，因为空气决不会被挡住。压机需要更少的力来支持模具的闭合和塑料的注入。加工节拍更快而且具有更低的力，提高模具的效果。令人印象深刻的利益组合使得负余量闭合令人向往；更快和更便宜的模具、更长的模具寿命、更快的加工节拍以及更小的压机。当今我们能如何实施负余量闭合？开始演变总的来说，负余量闭合被看成是最成功的一种改良的工艺。从今日开始迫使公差能满足你的工作。使整个模具制造工艺保持更紧的公差。随着我们达到一种可靠性能的状态，信心和效果将接踵而来。转变发生于从模具制作的技巧转到模具制造的科技。当今技术的广泛实施使得负余量闭合更实用。高性能CAM系统以更少的时间获得更紧、更精确的刀具路径。刀具路径区域的可靠性对于自信的无人看管的整夜和整个周末的加工是关键的。高性能CNC机床使得加工自动化，同时切得更快和更精确。极好的夹具、刀柄和刀具结合在一起，按期交付外观更好的绝对精确的模具。为了说明负余量闭合的原理，让我们检查一个两度拔模斜度和周围间隙0.0008"的轮廓陡峭的公母套件（见图2）。四个边角的垫片限制零件的啮合量为0.0008"，仍然没有可察觉的侧向移动或旋转。第4页共11页第3页共11页编号：时间：20...
