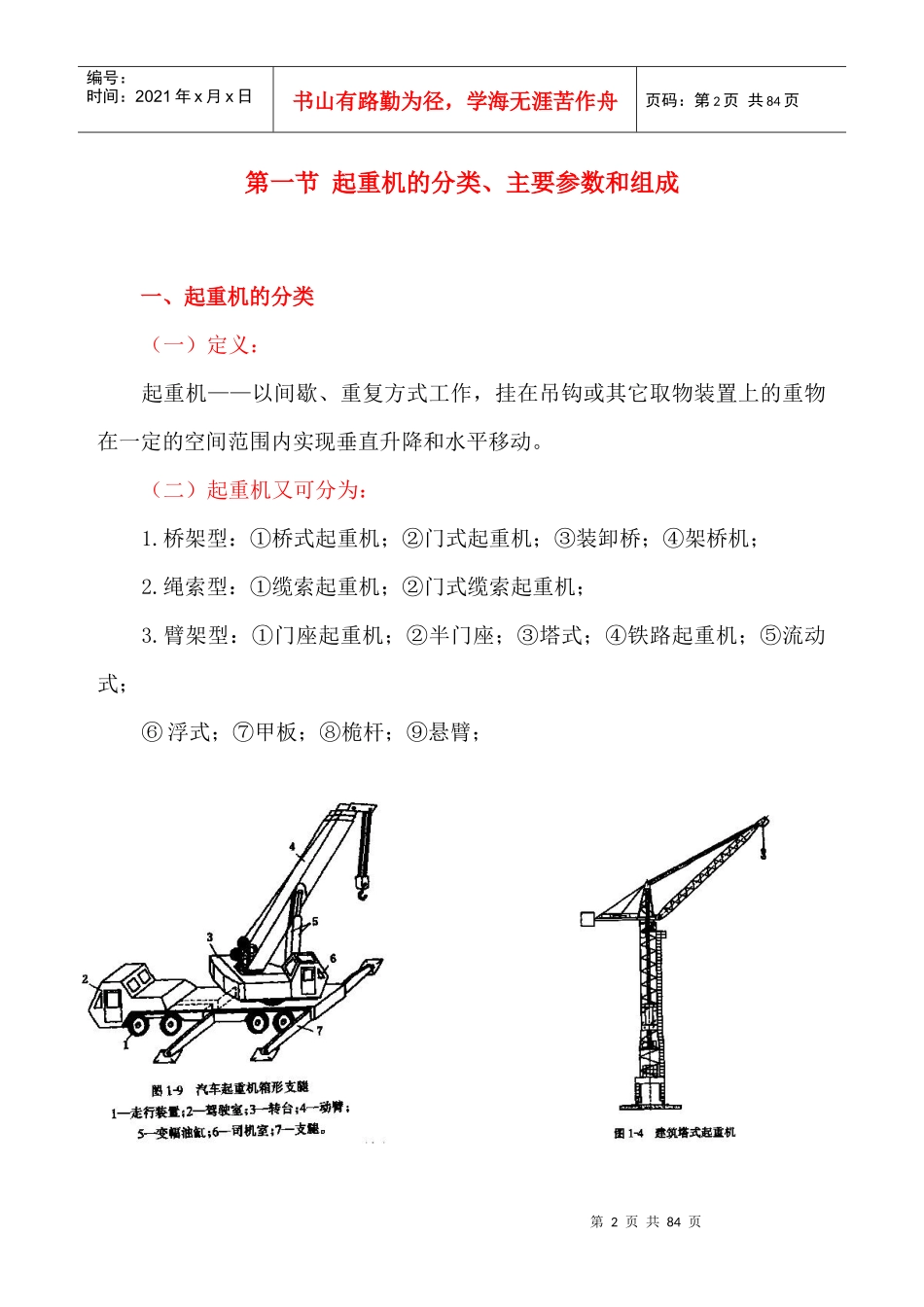

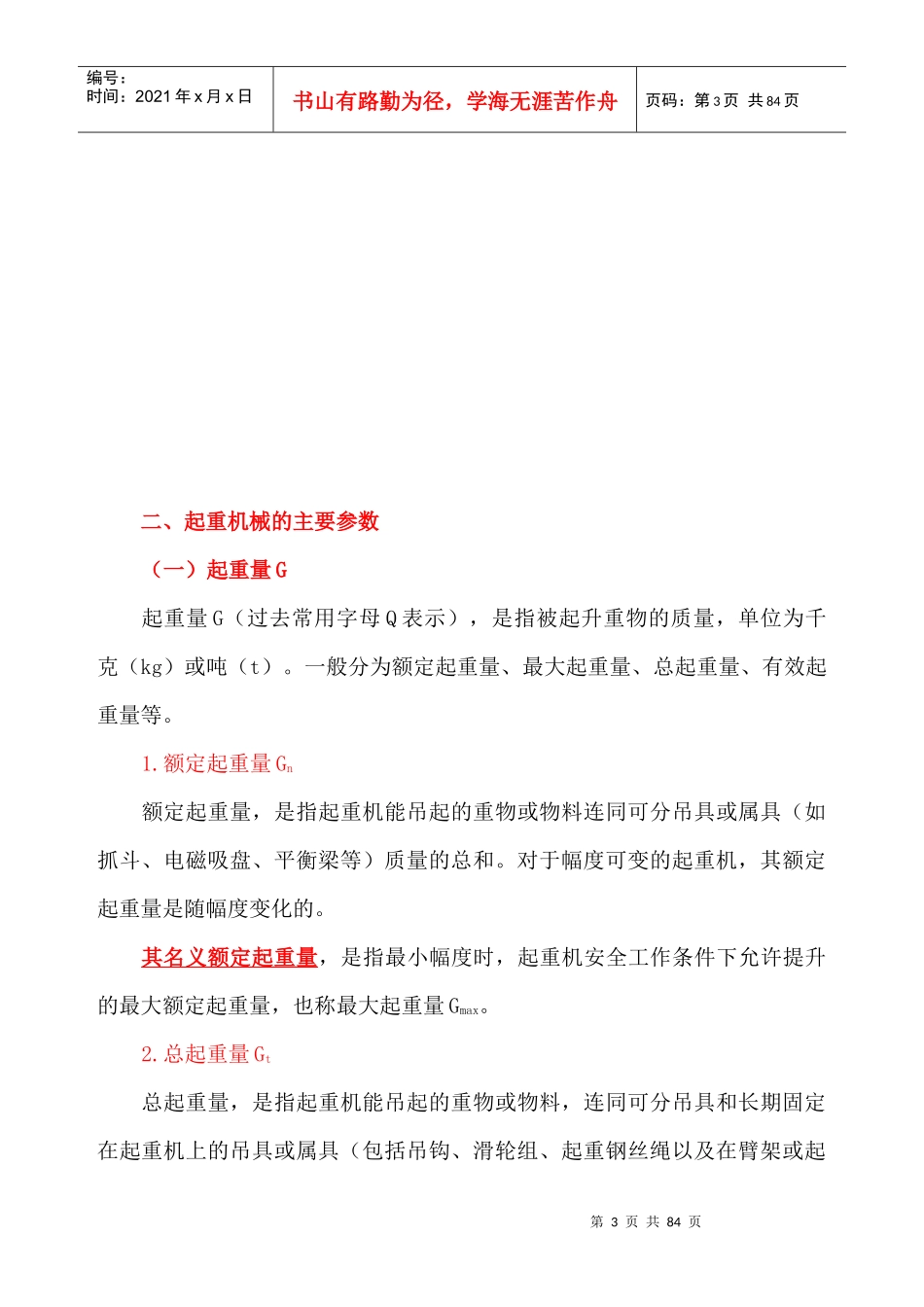

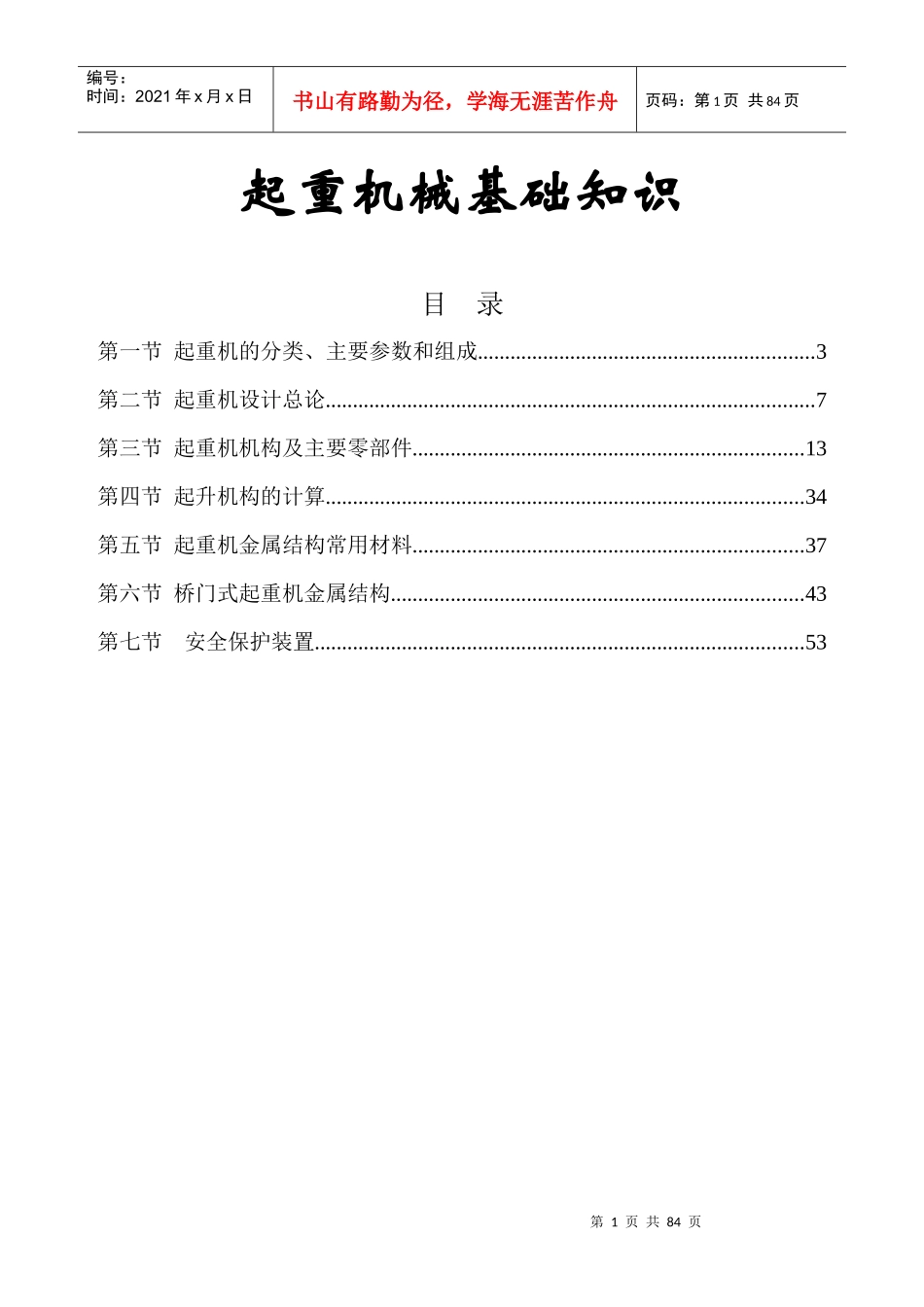

第1页共84页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共84页起重机械基础知识目录第一节起重机的分类、主要参数和组成..............................................................3第二节起重机设计总论..........................................................................................7第三节起重机机构及主要零部件........................................................................13第四节起升机构的计算........................................................................................34第五节起重机金属结构常用材料........................................................................37第六节桥门式起重机金属结构............................................................................43第七节安全保护装置..........................................................................................53第2页共84页第1页共84页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共84页第一节起重机的分类、主要参数和组成一、起重机的分类（一）定义：起重机——以间歇、重复方式工作，挂在吊钩或其它取物装置上的重物在一定的空间范围内实现垂直升降和水平移动。（二）起重机又可分为：1.桥架型：①桥式起重机；②门式起重机；③装卸桥；④架桥机；2.绳索型：①缆索起重机；②门式缆索起重机；3.臂架型：①门座起重机；②半门座；③塔式；④铁路起重机；⑤流动式；⑥浮式；⑦甲板；⑧桅杆；⑨悬臂；第3页共84页第2页共84页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共84页二、起重机械的主要参数（一）起重量G起重量G（过去常用字母Q表示），是指被起升重物的质量，单位为千克（kg）或吨（t）。一般分为额定起重量、最大起重量、总起重量、有效起重量等。1.额定起重量Gn额定起重量，是指起重机能吊起的重物或物料连同可分吊具或属具（如抓斗、电磁吸盘、平衡梁等）质量的总和。对于幅度可变的起重机，其额定起重量是随幅度变化的。其名义额定起重量，是指最小幅度时，起重机安全工作条件下允许提升的最大额定起重量，也称最大起重量Gmax。2.总起重量Gt总起重量，是指起重机能吊起的重物或物料，连同可分吊具和长期固定在起重机上的吊具或属具（包括吊钩、滑轮组、起重钢丝绳以及在臂架或起第4页共84页第3页共84页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共84页重小车以下的其他起吊物）的质量总和。3.有效起重量Gp有效起重量，是指起重机能吊起的重物或物料的净质量。如带有可分吊具抓斗的起重机，允许抓斗抓取物料的质量就是有效起重量，抓斗与物料的质量之和则是额定起重量。（二）跨度S桥架型起重机运行轨道轴线之间的水平距离称为跨度，用字线S表示，单位为米（m）。（三）轨距k对于小车，为小车轨道中心线之间的距离；（四）基距B基距也称轴距，是指沿纵向运动方向的起重机或小车支承中心线之间的距离。（五）幅度L起重机置于水平场地时，空载吊具垂直中心线至回转中心线之间的水平距离称为幅度L。幅度有最大幅度和最小幅度之分。（六）起重力矩M起重力矩是幅度L与其相对应的起吊物品重力G的乘积，M=G·L。（七）起重倾覆力矩MA起重倾覆力矩，是指起吊物品重力G与其至倾覆线距离A的乘积。第5页共84页第4页共84页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共84页（八）轮压P轮压是指一个车轮转递到轨道或地面上的最大垂直载荷。单位为N。（九）起升高度H和下降深度h起重高度，是指起重机水平停机面或运行轨道至吊具允许最高位置的垂直距离，单位为m。（十）运行速度V起升（下降）速度Vn，是指稳定运动状态下，额定载荷的垂直位移速度（m/min）。（十一）起重机工作级别起重机工作级别是考虑起重量和时间的利用程度以及工作循环次数的工作特性。它是按起重机利用等级（整个设计寿命期内，总的工作循环次数）和载荷状态划分的。起重机载荷状态按名义载荷谱系分为轻、中、重、特...
