高速公路路面横向排水管技术交底VIP免费

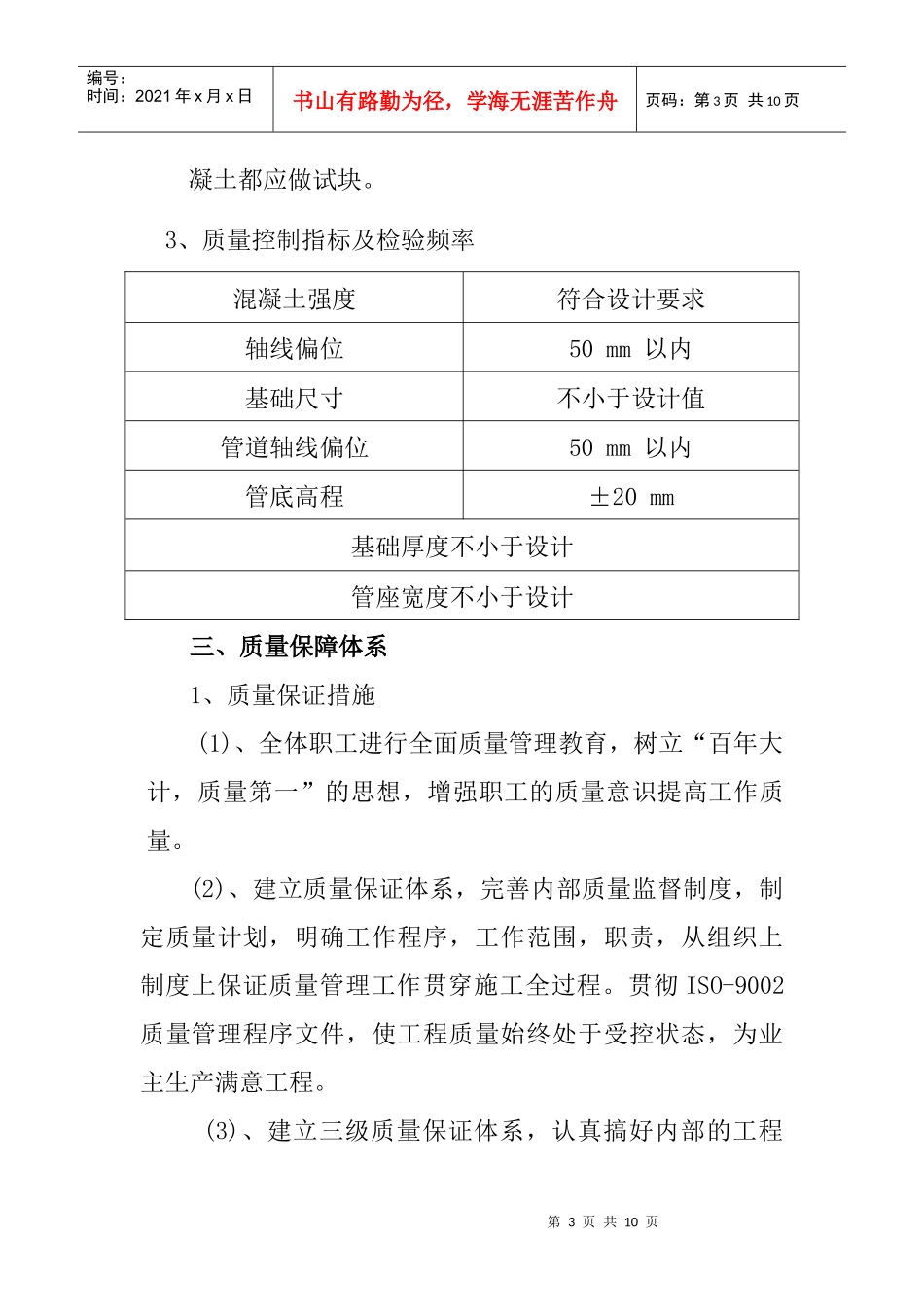

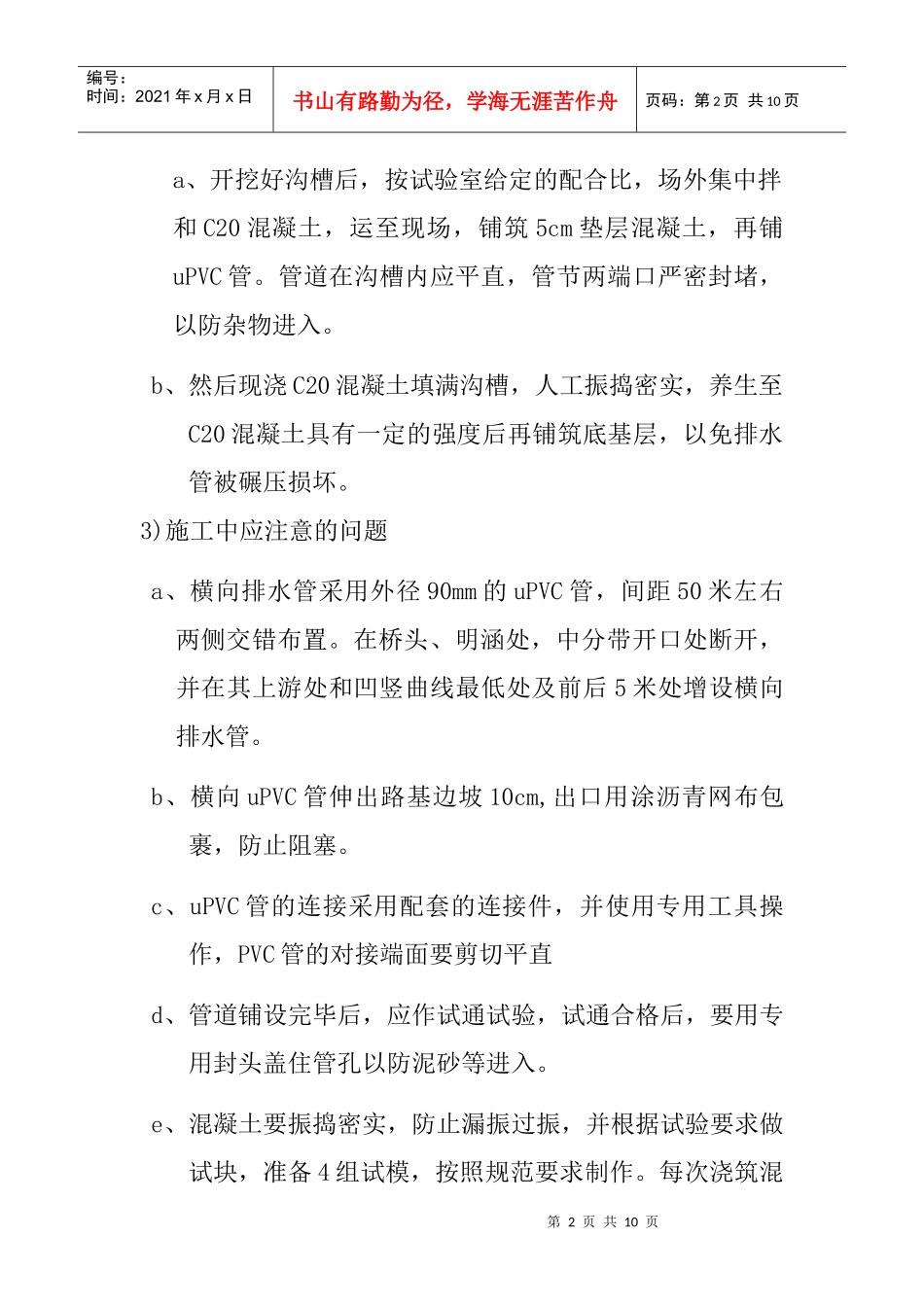

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页横向排水管技术交底一、施工准备1、原材料横向排水沟采用外径90mmuPVC管，其质量符合要求。各种砂石料规格、质量符合要求。2、测量放样施工前必须通过项目部测量人员进行中桩放样后才能进行开挖，开挖自检合格后报项目部技术员会同监理工程师检验合格后方可进行下一道工序，未经监理工程师检验擅自施工的必须返工处理，后果自负。3、施工配合比我项目部试验室已做好C20混凝土配合比，已上报批复，按照试验人员提供的配合比进行混凝土施工。4、人员配备（附横向排水管施工人员安排附件一）5、机械安排（附机械设备情况一览表附件三）二、施工工艺1、施工流程（附施工工艺流程图附件二）2、施工工艺1)开挖根据测量放样的位置，将土基挖成20x20cm的槽,长度等同路基半幅宽。将挖出的土清理出路基。2)铺设第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页a、开挖好沟槽后，按试验室给定的配合比，场外集中拌和C20混凝土，运至现场，铺筑5cm垫层混凝土，再铺uPVC管。管道在沟槽内应平直，管节两端口严密封堵，以防杂物进入。b、然后现浇C20混凝土填满沟槽，人工振捣密实，养生至C20混凝土具有一定的强度后再铺筑底基层，以免排水管被碾压损坏。3)施工中应注意的问题a、横向排水管采用外径90mm的uPVC管，间距50米左右两侧交错布置。在桥头、明涵处，中分带开口处断开，并在其上游处和凹竖曲线最低处及前后5米处增设横向排水管。b、横向uPVC管伸出路基边坡10cm,出口用涂沥青网布包裹，防止阻塞。c、uPVC管的连接采用配套的连接件，并使用专用工具操作，PVC管的对接端面要剪切平直d、管道铺设完毕后，应作试通试验，试通合格后，要用专用封头盖住管孔以防泥砂等进入。e、混凝土要振捣密实，防止漏振过振，并根据试验要求做试块，准备4组试模，按照规范要求制作。每次浇筑混第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页凝土都应做试块。3、质量控制指标及检验频率混凝土强度符合设计要求轴线偏位50mm以内基础尺寸不小于设计值管道轴线偏位50mm以内管底高程±20mm基础厚度不小于设计管座宽度不小于设计三、质量保障体系1、质量保证措施(1)、全体职工进行全面质量管理教育，树立“百年大计，质量第一”的思想，增强职工的质量意识提高工作质量。(2)、建立质量保证体系，完善内部质量监督制度，制定质量计划，明确工作程序，工作范围，职责，从组织上制度上保证质量管理工作贯穿施工全过程。贯彻ISO-9002质量管理程序文件，使工程质量始终处于受控状态，为业主生产满意工程。(3)、建立三级质量保证体系，认真搞好内部的工程第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页质量“三检”工作，某一工序完成后，负责该工序的班组进行自检，检查合格后方可与负责下一道工序的班组交接如上道工序不符合质量要求，则不允许进入下道工序的施工，负责下道工序的施工班组亦有权拒绝交接，直到符合质量要求。专职监理工程师组织各部质检工程师定期进行质量检查。(4)、出现质量问题要遵循“三不放过”的原则进行处理。(5)、加强和完善质量检测手段和设备。为加强施工质量检测，项目部配备足够的技术力量的仪器设备和监理工程师一起严把质量关。(6)、测量控制：首先建立本合同段测量控制体系，绘制平面控制图，对本工程师给出的平面控制点（导线点）和水准点进行复核，恢复和加密，根据施工工序要求，确定各分项工程详细的测量方法，测量工作在总工程师的直接领导下进行，并配备专职人员和具有丰富测量经验的测工，测量数据必须由两个人以上计算复核才能使用，测量仪器使用先进的全站测距仪和自动安平水准仪进行放样测量，并配有FX-82ES型微型计算器及计算机，所有测量仪器必须经过检测才能使用。加强测量人员培训，提高其技术水平和责任心。第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页对进场的原材料半成品...
