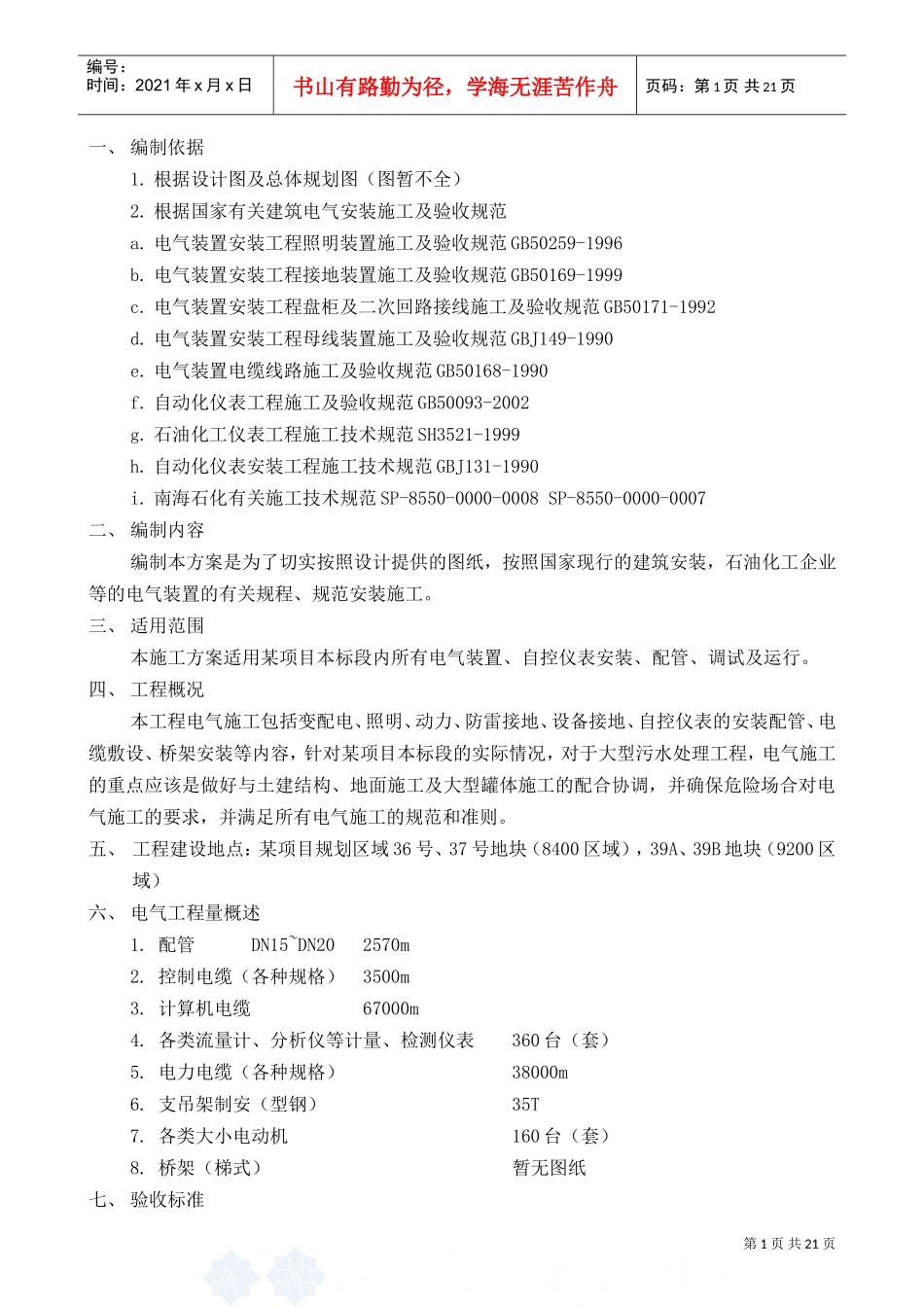

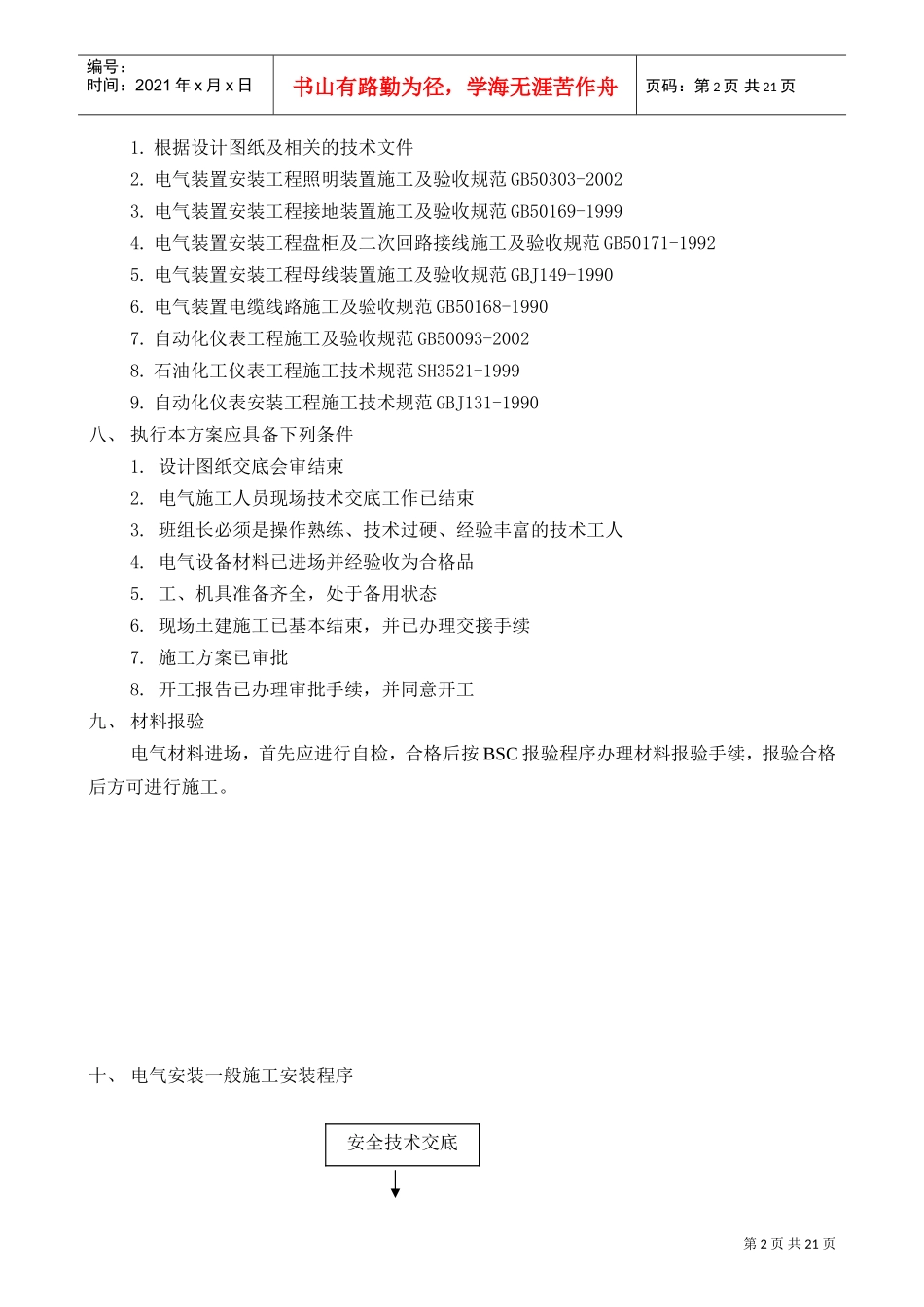

电气仪表安装工程施工组织设计（方案）批准：审核：编制：第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页一、编制依据1.根据设计图及总体规划图（图暂不全）2.根据国家有关建筑电气安装施工及验收规范a.电气装置安装工程照明装置施工及验收规范GB50259-1996b.电气装置安装工程接地装置施工及验收规范GB50169-1999c.电气装置安装工程盘柜及二次回路接线施工及验收规范GB50171-1992d.电气装置安装工程母线装置施工及验收规范GBJ149-1990e.电气装置电缆线路施工及验收规范GB50168-1990f.自动化仪表工程施工及验收规范GB50093-2002g.石油化工仪表工程施工技术规范SH3521-1999h.自动化仪表安装工程施工技术规范GBJ131-1990i.南海石化有关施工技术规范SP-8550-0000-0008SP-8550-0000-0007二、编制内容编制本方案是为了切实按照设计提供的图纸，按照国家现行的建筑安装，石油化工企业等的电气装置的有关规程、规范安装施工。三、适用范围本施工方案适用某项目本标段内所有电气装置、自控仪表安装、配管、调试及运行。四、工程概况本工程电气施工包括变配电、照明、动力、防雷接地、设备接地、自控仪表的安装配管、电缆敷设、桥架安装等内容，针对某项目本标段的实际情况，对于大型污水处理工程，电气施工的重点应该是做好与土建结构、地面施工及大型罐体施工的配合协调，并确保危险场合对电气施工的要求，并满足所有电气施工的规范和准则。五、工程建设地点：某项目规划区域36号、37号地块（8400区域），39A、39B地块（9200区域）六、电气工程量概述1.配管DN15~DN202570m2.控制电缆（各种规格）3500m3.计算机电缆67000m4.各类流量计、分析仪等计量、检测仪表360台（套）5.电力电缆（各种规格）38000m6.支吊架制安（型钢）35T7.各类大小电动机160台（套）8.桥架（梯式）暂无图纸七、验收标准第2页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页1.根据设计图纸及相关的技术文件2.电气装置安装工程照明装置施工及验收规范GB50303-20023.电气装置安装工程接地装置施工及验收规范GB50169-19994.电气装置安装工程盘柜及二次回路接线施工及验收规范GB50171-19925.电气装置安装工程母线装置施工及验收规范GBJ149-19906.电气装置电缆线路施工及验收规范GB50168-19907.自动化仪表工程施工及验收规范GB50093-20028.石油化工仪表工程施工技术规范SH3521-19999.自动化仪表安装工程施工技术规范GBJ131-1990八、执行本方案应具备下列条件1.设计图纸交底会审结束2.电气施工人员现场技术交底工作已结束3.班组长必须是操作熟练、技术过硬、经验丰富的技术工人4.电气设备材料已进场并经验收为合格品5.工、机具准备齐全，处于备用状态6.现场土建施工已基本结束，并已办理交接手续7.施工方案已审批8.开工报告已办理审批手续，并同意开工九、材料报验电气材料进场，首先应进行自检，合格后按BSC报验程序办理材料报验手续，报验合格后方可进行施工。十、电气安装一般施工安装程序安全技术交底第3页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共21页十一、电气设备安装的基本要求和做法1.高低压配电柜、控制箱1.1施工程序熟悉图纸材料报验合格现场测量、定位、确认安装材料预制自检合格、报监并记录暗管放线、开挖暗埋支吊架制安电缆敷设、电管穿线等隐蔽验收、记录确认系统调整、试验单机试运转交工验收整理竣工资料施工准备配电箱柜检查验收测量定位、画线设计交底施工方案安全、技术交底第4页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共21页1.2施工准备安装配电箱、柜的人员、材料、施工机具、安全用具已经准备齐全、安装的技术要求已经明确，施工员已向施工班组进行技术交底和安全交底。1.3配电箱柜检查验收安装前，要根据设计图纸检查配电箱柜的型号、内部回路数及容量、保护电器的整定值，并对照安装设计的说明检查外观和内部绝缘，应满足设计站安装规范的要求。根据设计图纸，现场找到配电箱的安装位置，根据箱体的外型尺寸测量定位、画线，可以更准确的找到予埋件...
