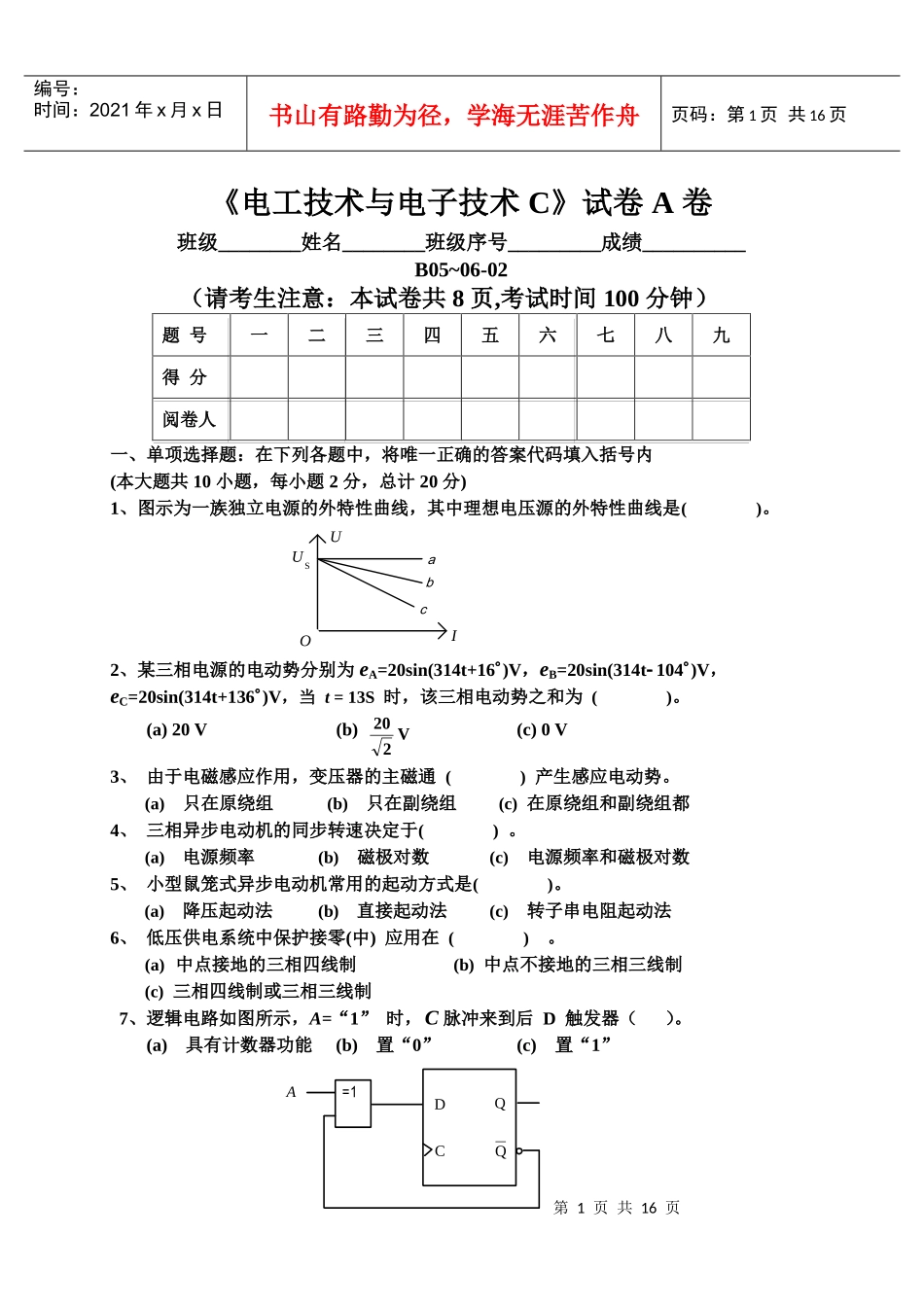

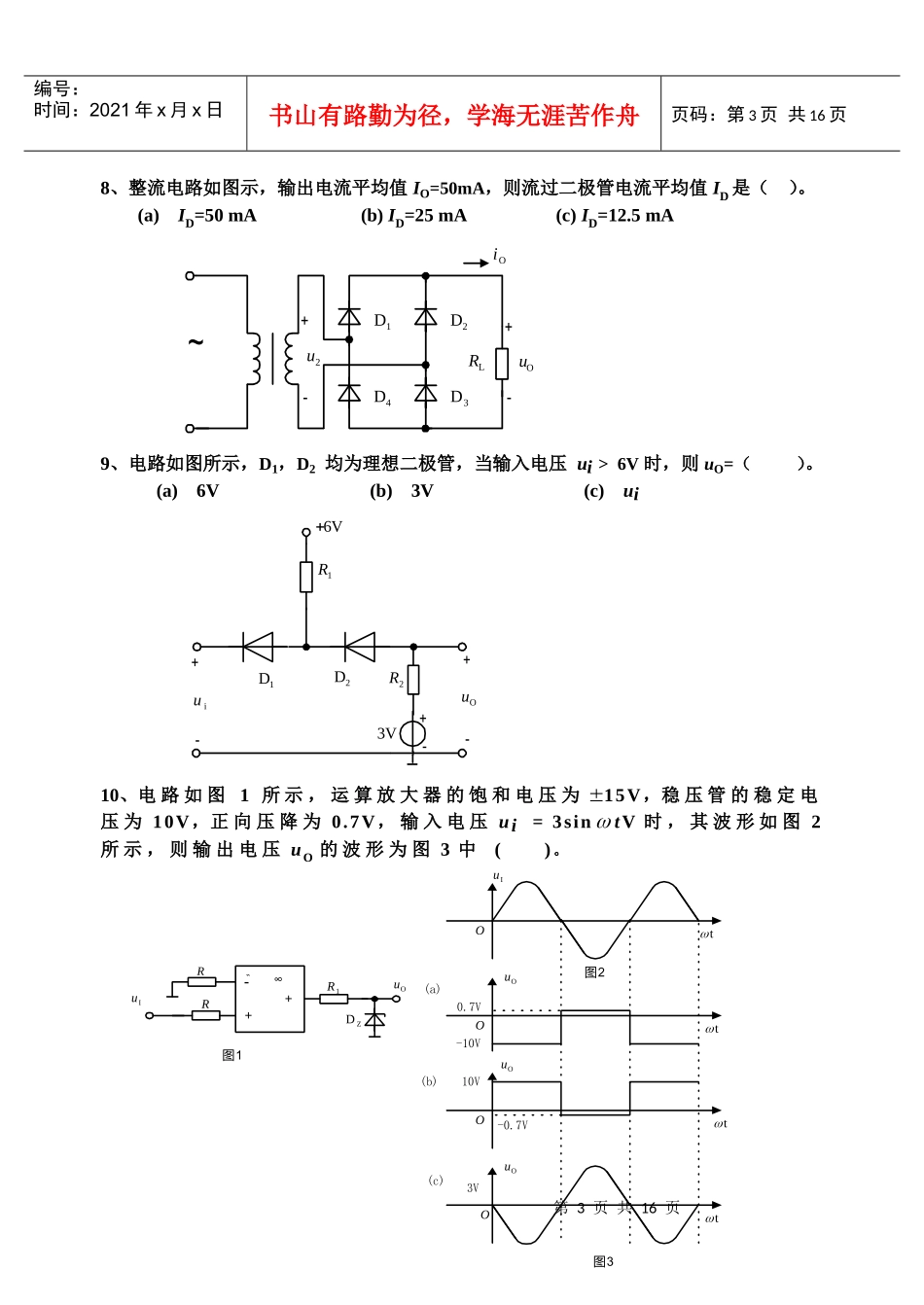

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页《电工技术与电子技术C》试卷A卷班级________姓名________班级序号_________成绩__________B05~06-02（请考生注意：本试卷共8页,考试时间100分钟）题号一二三四五六七八九得分阅卷人一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内(本大题共10小题，每小题2分，总计20分)1、图示为一族独立电源的外特性曲线，其中理想电压源的外特性曲线是()。IIAsOOabcUI0UOSO2、某三相电源的电动势分别为eA=20sin(314t+16)V，eB=20sin(314t104)V，eC=20sin(314t+136)V，当t=13S时，该三相电动势之和为()。(a)20V(b)V220(c)0V3、由于电磁感应作用，变压器的主磁通()产生感应电动势。(a)只在原绕组(b)只在副绕组(c)在原绕组和副绕组都4、三相异步电动机的同步转速决定于()。(a)电源频率(b)磁极对数(c)电源频率和磁极对数5、小型鼠笼式异步电动机常用的起动方式是()。(a)降压起动法(b)直接起动法(c)转子串电阻起动法6、低压供电系统中保护接零(中)应用在()。(a)中点接地的三相四线制(b)中点不接地的三相三线制(c)三相四线制或三相三线制7、逻辑电路如图所示，A=“1”时，C脉冲来到后D触发器（）。(a)具有计数器功能(b)置“0”(c)置“1”DCQQ=1A第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页8、整流电路如图示，输出电流平均值IO=50mA，则流过二极管电流平均值ID是（）。(a)ID=50mA(b)ID=25mA(c)ID=12.5mARLu2~iOuOD1D2D4D3+-+-9、电路如图所示，D1，D2均为理想二极管，当输入电压ui>6V时，则uO=（）。(a)6V(b)3V(c)uiR16VR23VD1D2uOui+-+-+-10、电路如图1所示，运算放大器的饱和电压为15V，稳压管的稳定电压为10V，正向压降为0.7V，输入电压ui=3sintV时，其波形如图2所示，则输出电压uO的波形为图3中()。t-∞＋＋R1DZRR10V-10V-0.7V0.7V3V3图1图uOuIuIuOuOuO(a)(b)(c)2图tttOOOO第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页二、非客观题：(本大题12分)图示电路中，已知：US=1V，IS=1A，R1=R2=R3=1。试用叠加原理求支路电流I1，I2及电流源的端电压，并说明哪个元件是电源。IRRRUSS123..II2221U+-+-第5页共16页第4页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共16页三、非客观题：(本大题12分)在图示电路中，Vsin2220tu，R=XL=22，XC=11。求电流iR，iC，iL，i及总有功功率P。并画出相量图(U，I，RI，LI，CI)。RCuiiiiLCLR+-第6页共16页第5页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共16页四、非客观题：(本大题12分)图示电路原已稳定，已知：R=100，C=10F，US1=10V，US2=50V，t=0时开关S由"1"换接至"2"。求换路后的utC()及itC()，并画出其变化曲线。12RCUUuCS1S2iCS1+-+-+-第7页共16页第6页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共16页五、非客观题:(本大题8分)逻辑电路如图所示，该电路能完成什么功能？当输入D3，D2，D1，D0为“1010”时，输出D，C，B，A分别为何状态。11&11&11&11&BCADQ2Q0Q1D1D2D3CPD0Q3Q3Q2K3K2Q1K1Q0K0J1J2J3J0六、非客观题:(本大题10分)画出FABABC()的逻辑图，列出其逻辑状态表。第8页共16页第7页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共16页七、非客观题:(本大题10分)分压式偏置共射极放大电路如图所示，已知RB1=15k，RB2=3k，RC=3k，RE=1.2k，晶体管的=50，UBE=0.6V，要求:(1)计算放大电路静态时的IC，UCE；(2)画出微变等效电路图;(3)若放大电路的正弦输入信号Ui=10mV时，输出电压UO=500mV，而且输出电压波形不失真，计算该电路的交流电压放大倍数。+++RB1RB2RCREuoRL12VuI+－+－第9页共16页第8页共16页编号：时间：2021年x月x...
