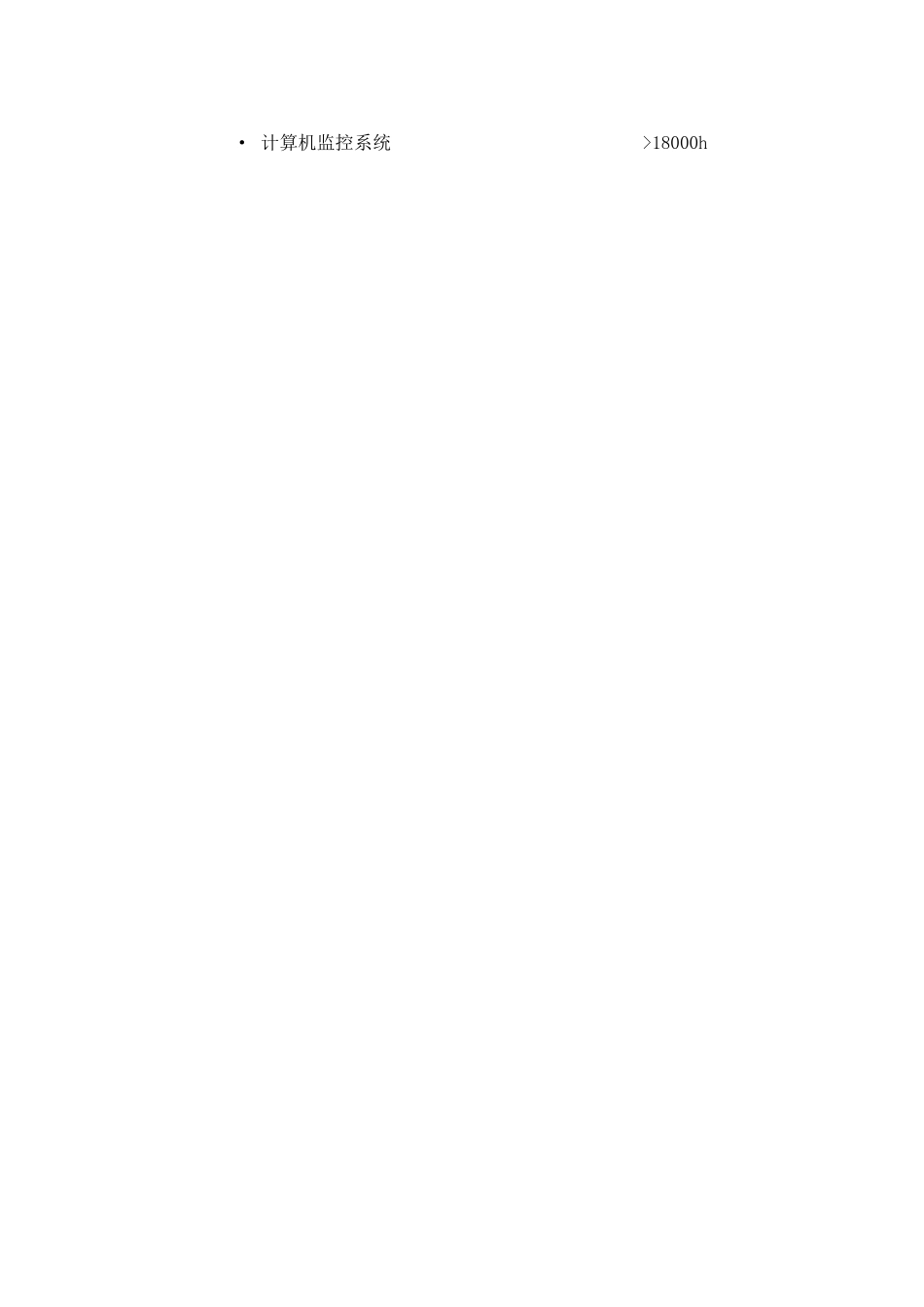

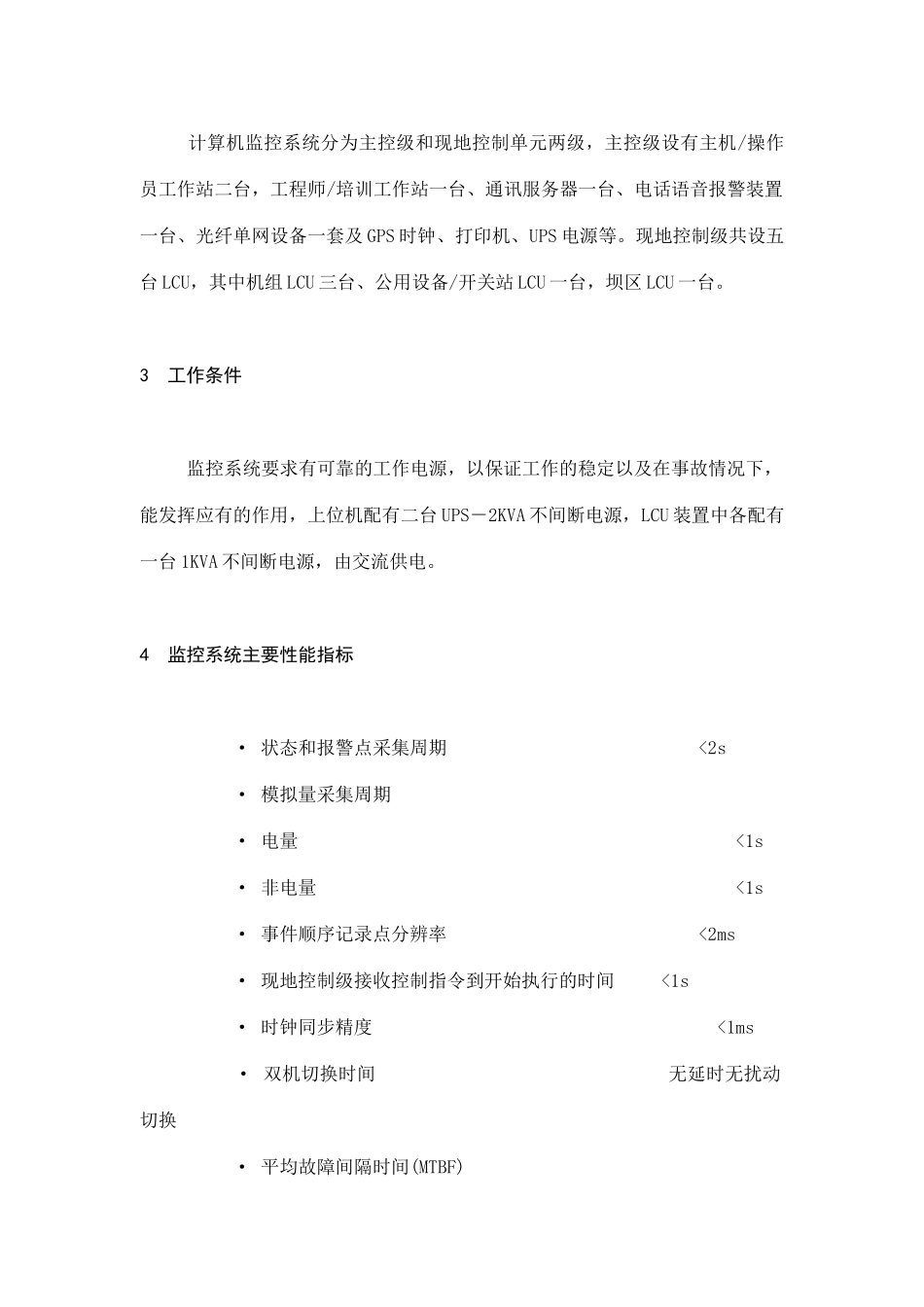

福建省沙县城关水电有限公司企业标准计算机监控系统检修规程Q/2CD-10209-1主题内容与适用范围本规程规定了计算机监控系统的性能、工作条件、技术指标、接口特性、检修周期与内容、人机联系接口特性及日常维护。本标准适用于我厂计算机监控系统的维护检修工作。2性能概述计算机监控系统可分为厂站控制层(PCL)和现地控制层（LCU），构成一个完整的实时闭环过程控制系统，既可完成各种现地闭环控制功能，也可通过与调度中心计算机监控系统联网实现远方监控。两层之间采用标准10MB以太网总线单网结构，通讯介质采用DECHUB90网络集线器和光纤，具有较高传输速率、良好的可靠性和抗电磁干扰能力。厂站层计算机设备布置在中控室与计算机房距离较近，条件较好，采用高品质屏蔽双绞线介质联接，采用光缆分别联接现地层分布的各LCU单元。计算机监控系统分为主控级和现地控制单元两级，主控级设有主机/操作员工作站二台，工程师/培训工作站一台、通讯服务器一台、电话语音报警装置一台、光纤单网设备一套及GPS时钟、打印机、UPS电源等。现地控制级共设五台LCU，其中机组LCU三台、公用设备/开关站LCU一台，坝区LCU一台。3工作条件监控系统要求有可靠的工作电源，以保证工作的稳定以及在事故情况下，能发挥应有的作用，上位机配有二台UPS－2KVA不间断电源，LCU装置中各配有一台1KVA不间断电源，由交流供电。4监控系统主要性能指标·状态和报警点采集周期<2s·模拟量采集周期·电量<1s·非电量<1s·事件顺序记录点分辨率<2ms·现地控制级接收控制指令到开始执行的时间<1s·时钟同步精度<1ms·双机切换时间无延时无扰动切换·平均故障间隔时间(MTBF)·计算机监控系统>18000h第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页Q/2CD-10209-·主控级计算机(含磁盘)>12000h·现地控制单元>18000h·可维护性(MTTR)<0.5h·计算机监控系统可利用率(AP)>99.96%5监控系统的接口特性5.1现场I/O与监控系统的接口5.1.1开关量输入特性信号输入方式：无源接点或无源光耦输入隔离及预防过电压措施:光电隔离状态显示方式：LED显示5.1.2模拟量输入特性电气模拟量输入信号为：DC4~20mA非电气模拟量输入信号为：DC4~20mA温度量输入信号为：Pt100测温电阻（三线制）模拟量输入D/A分辩率：12位(包括带符位)最大误差：±0.25%共模抑制比：>90dB串模抑制比：>60dB第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页5.1.3数字量输入特性信号输入方式：BCD码或二进制数隔离及预防过电压措施：光电隔离信号输入电平：DC24V或无源节点5.1.4开关量输出特性信号输入方式：继电器无源常开接点继电器固有动作时间：1毫秒5.1.5脉冲量输入方式：信号输入方式无源接点或电平脉冲DC24V隔离及预防过电压措施：光电隔离最大计数率：10个/秒计数范围：0~327675.2人机联系接口特性5.2.1彩色CRT屏幕尺寸：21"分辨率：1280X1024(主机/操作员工作站)显示颜色种类：2561280X1024(工程师/培训工作站、通讯服务器)显示方式：全图形显示器控制板存储器内存：2MB第6页共11页第5页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共11页Q/2CD-10209-显示特点：多窗口、平移、缩放5.2.2打印机打印机型式：24针点阵打印机打印速度：130汉字/秒自带汉字库：国标二级汉字库噪音水平：55dB5.3站内通信接口特性·系统站内通信接口满足异步或同步串行的全双工通信链接；·本系统通信接口能与光纤、微波、电力载波或专用通信通道连接；·通信接口硬件中的通信适配器、连接器具有合适的速度和规程特征；·通信接口及通道的误码率平均值不大于10-6。6不间断电源(ups)特性2KVA/1KVASANTAK·输入电压：AC220±25%·输出电压：AC220±1.5%·波形失真：≤3%·备用电池维持时间：满载1小时(2KVA)·噪声：≤30dB第7页共11页第6页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共11页7电气特性7.1绝缘电阻：交流对地>10M直流对地>1M7.2工频耐压力AC2000V/min7.3浪涌抑制能力3KV7.4抗电磁干扰能力3V/M7.5抗静电干扰能力2KV...
