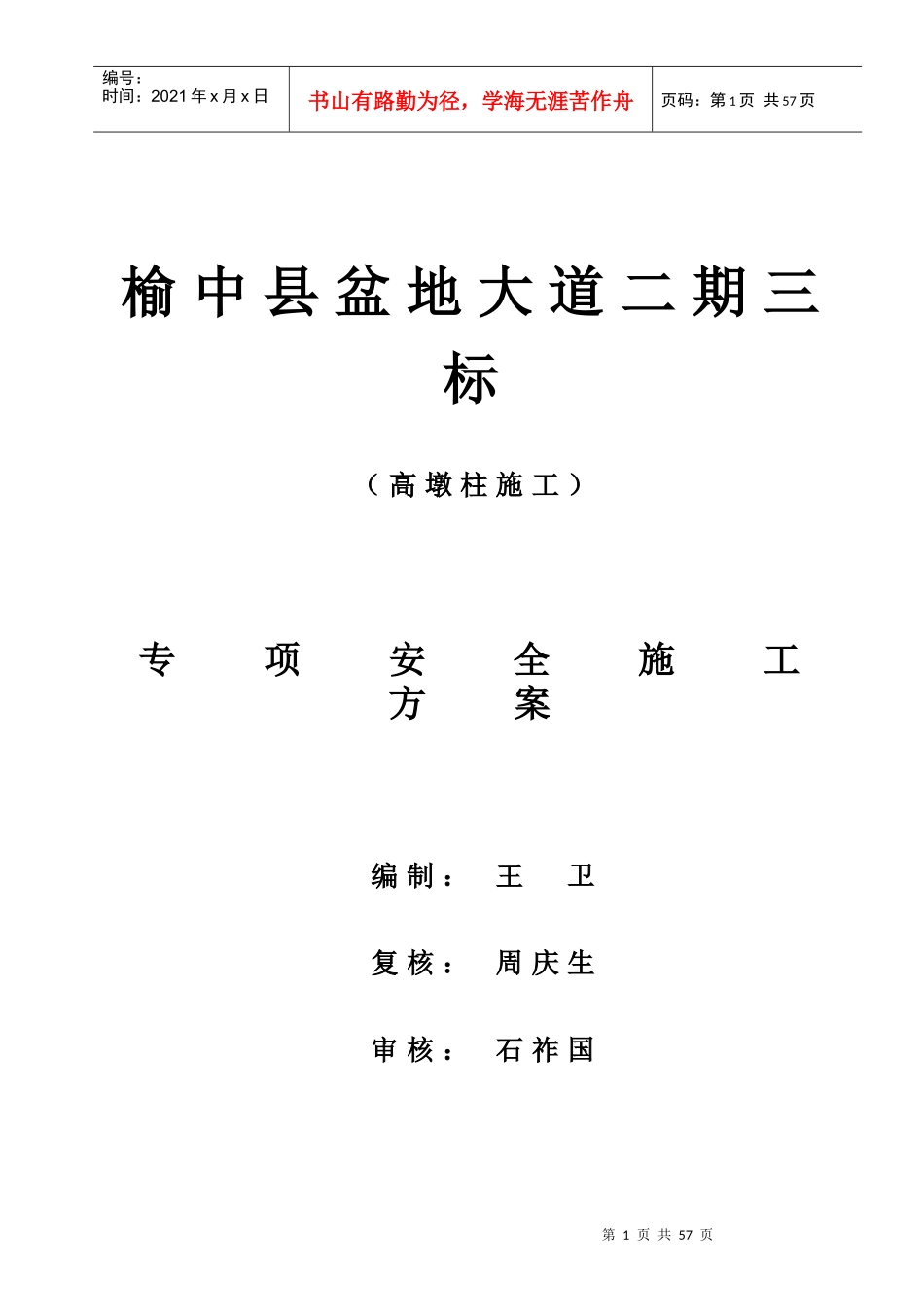

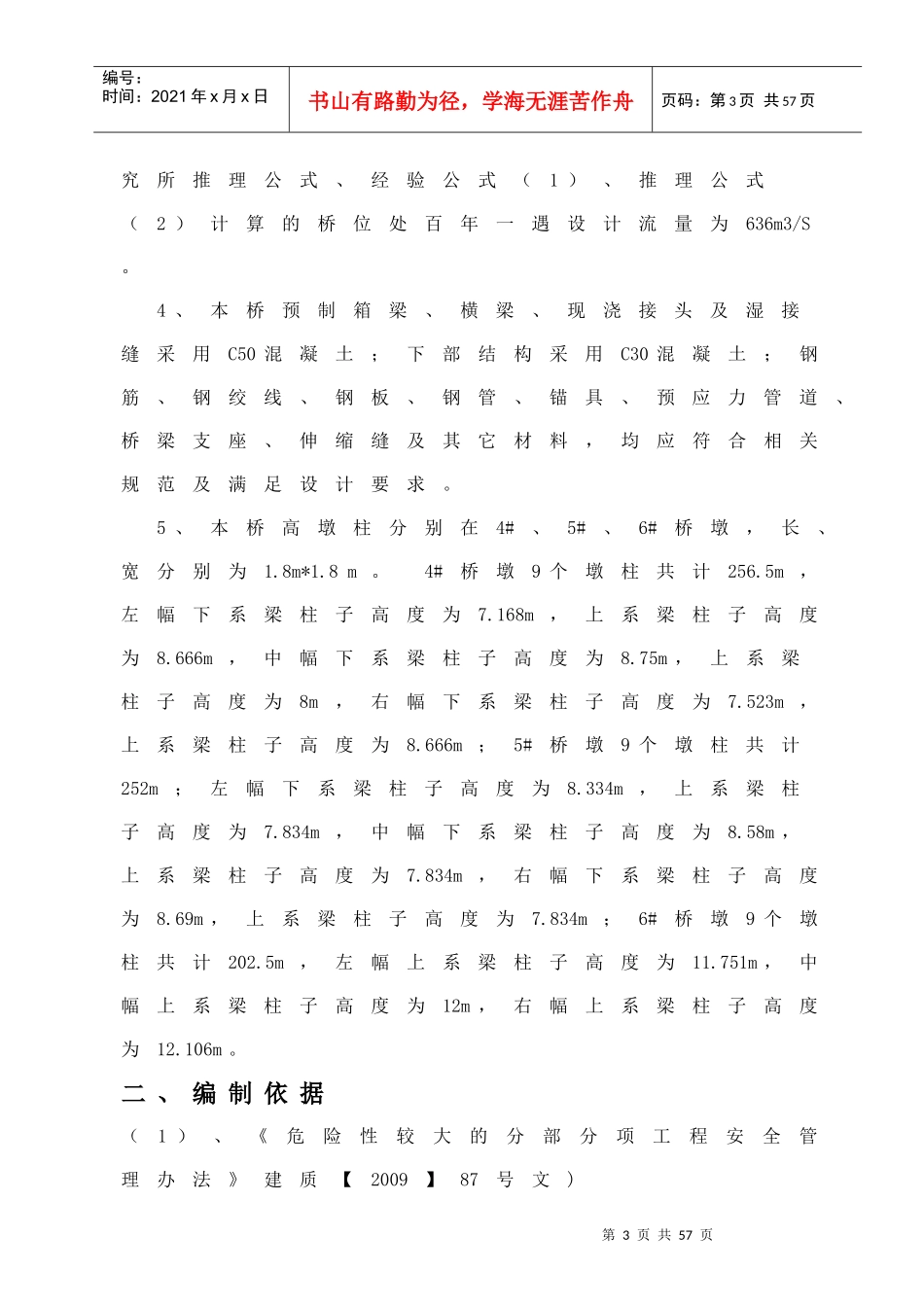

第1页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共57页榆中县盆地大道二期三标（高墩柱施工）专项安全施工方案编制：王卫复核：周庆生审核：石祚国第2页共57页第1页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共57页江苏南通六建建设集团榆中县盆地大道二期三标段项目部二0一五年7月2日高墩柱安全专项施工方案一、工程概况：1、K12+229大桥位于兰州兴隆山山前冲洪积平原区，河道两岸地形相对平坦，起伏不大，河道呈U型，两侧沟岸近直立，地层岩性主要为黄土状粉土，下为卵石、圆砾层。桥址区属于旱区，地下水埋藏较深，桩基范围内未见地下水；场地土对混凝土具微腐蚀性，对钢筋具微腐蚀性。2、上部构造采用8-30M预应力混凝土连续小箱梁；下部结构采用圆柱式与矩形墩，钻孔灌注桩基础；柱式桥台，钻孔灌注桩基础，桥梁长度248.5M。3、本桥平面分别位于直线（起始桩号：K12+104.75，终止桩号：K12+327.993）和缓和曲线（起始桩号：K12+327.993，终止桩号：K12+353.25，参数A：114.018，右偏）上，纵断面纵坡-1.6%。桥梁为跨越大夹沟而设，桥位处沟道汇水面积为58.5km2,河道长度22.2km，根据交通部公路科学研第3页共57页第2页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共57页究所推理公式、经验公式（1）、推理公式（2）计算的桥位处百年一遇设计流量为636m3/S。4、本桥预制箱梁、横梁、现浇接头及湿接缝采用C50混凝土；下部结构采用C30混凝土；钢筋、钢绞线、钢板、钢管、锚具、预应力管道、桥梁支座、伸缩缝及其它材料，均应符合相关规范及满足设计要求。5、本桥高墩柱分别在4#、5#、6#桥墩，长、宽分别为1.8m*1.8m。4#桥墩9个墩柱共计256.5m，左幅下系梁柱子高度为7.168m，上系梁柱子高度为8.666m，中幅下系梁柱子高度为8.75m，上系梁柱子高度为8m，右幅下系梁柱子高度为7.523m，上系梁柱子高度为8.666m；5#桥墩9个墩柱共计252m；左幅下系梁柱子高度为8.334m，上系梁柱子高度为7.834m，中幅下系梁柱子高度为8.58m，上系梁柱子高度为7.834m，右幅下系梁柱子高度为8.69m，上系梁柱子高度为7.834m；6#桥墩9个墩柱共计202.5m，左幅上系梁柱子高度为11.751m，中幅上系梁柱子高度为12m，右幅上系梁柱子高度为12.106m。二、编制依据（1）、《危险性较大的分部分项工程安全管理办法》建质【2009】87号文)第4页共57页第3页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共57页（2）、《市政道路路线设计规范》（CJJ193-2012）（3）、《城市道路工程设计规范》（CJJ37-2012）（4）、《城市桥梁设计规范》（CJJ11-2011）（5）、《城市桥梁抗震设计规范》（CJJ166-2011）(6)、《城市桥梁桥面防水工程技术规范》（JTG139-2010）(7)、《公路工程技术标准》（JTGB01-2003）(8)、《公路桥涵设计通用规范》（JTGD60-2004）(9)、《公路圬工桥涵设计》（JTGD61-2005）(10)、《钢筋混凝土及预应力混凝土桥涵设计规范》（JTGD62-2004）(11)、《公路桥涵地基与基础设计规范》（JTGD63-2007）(12)、《公路勘测规范》（JTGC10-2007）(13)、《市政工程勘察规范》（CJJ56-2012）(14)、《公路涵洞设计规范》（JTG/TD65-04-2007）(15)、《公路桥涵施工技术规范》（JTGD/TF50-2011）(16)、《城市桥梁桥面防水工程及时规范》（CJJ139-2010）(17)、《公路工程混凝土结构防腐蚀技术规第5页共57页第4页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共57页范》（CTG/TB07-01-2006）(19)、《城市桥梁工程施工及验收规范》（CJJ2-2008）（20）、榆中盆地大道二期工程桥梁设计图纸三、施工计划：3.1工艺流程图3-1墩柱施工工艺流程图见图3-13.2施工工艺3.2.1、墩柱中心定位放样调直预留搭接钢筋，准确测量放出桥墩柱中心点、桥墩轴线及边缘线，并用油漆标示于第6页共57页第5页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共57页承台、系梁顶面上。将承台、系梁与墩柱接触部位的混凝土进行凿毛处理并清理干净，以便于承台、系梁与墩柱...
