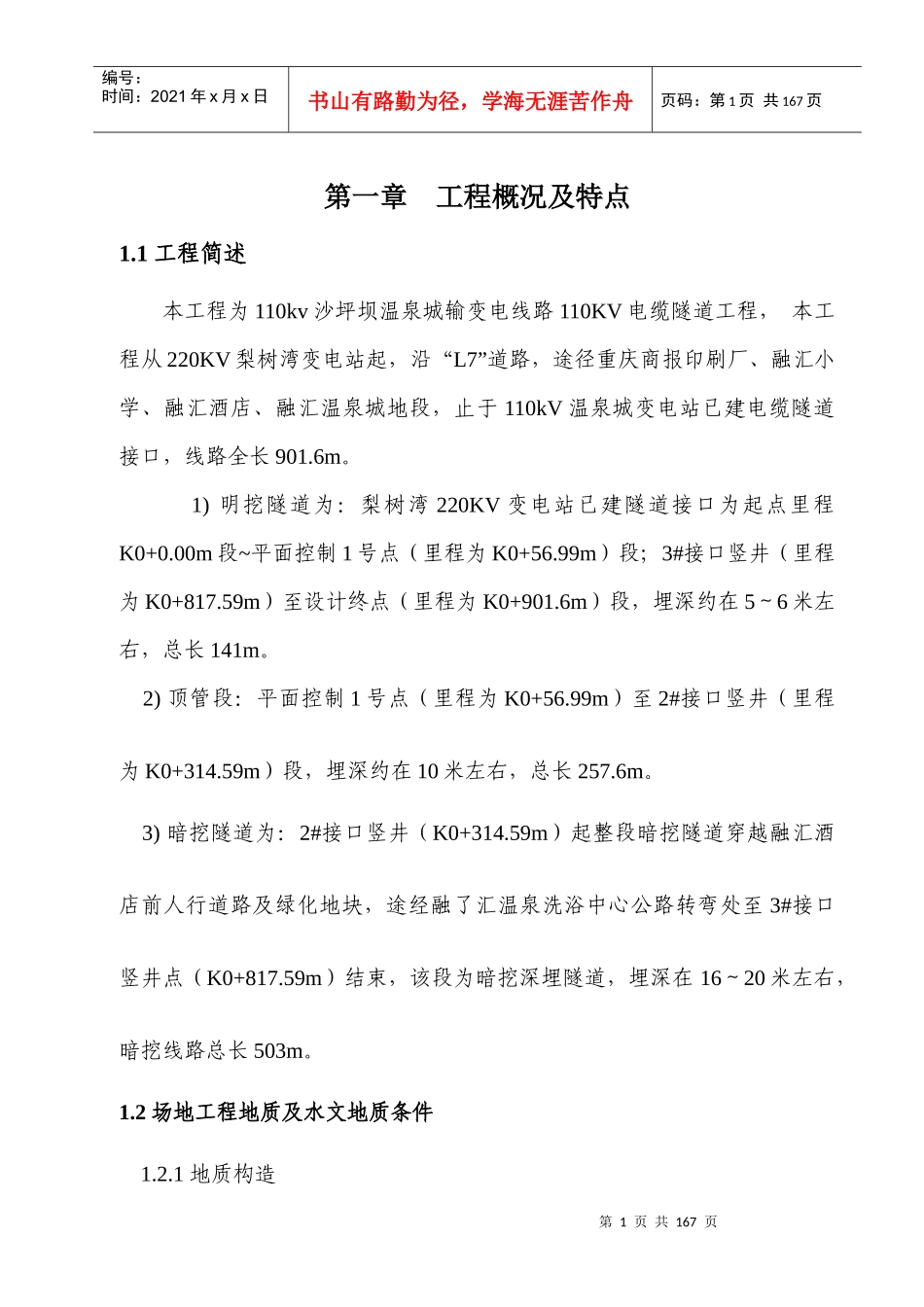

第1页共167页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共167页第一章工程概况及特点1.1工程简述本工程为110kv沙坪坝温泉城输变电线路110KV电缆隧道工程，本工程从220KV梨树湾变电站起，沿“L7”道路，途径重庆商报印刷厂、融汇小学、融汇酒店、融汇温泉城地段，止于110kV温泉城变电站已建电缆隧道接口，线路全长901.6m。1)明挖隧道为：梨树湾220KV变电站已建隧道接口为起点里程K0+0.00m段~平面控制1号点（里程为K0+56.99m）段；3#接口竖井（里程为K0+817.59m）至设计终点（里程为K0+901.6m）段，埋深约在5～6米左右，总长141m。2)顶管段：平面控制1号点（里程为K0+56.99m）至2#接口竖井（里程为K0+314.59m）段，埋深约在10米左右，总长257.6m。3)暗挖隧道为：2#接口竖井（K0+314.59m）起整段暗挖隧道穿越融汇酒店前人行道路及绿化地块，途经融了汇温泉洗浴中心公路转弯处至3#接口竖井点（K0+817.59m）结束，该段为暗挖深埋隧道，埋深在16～20米左右，暗挖线路总长503m。1.2场地工程地质及水文地质条件1.2.1地质构造第2页共167页第1页共167页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共167页工程区域在构造上属扬子准地台（Ⅰ1）、重庆台坳（Ⅱ1）、重庆陷褶束（Ⅲ1）、华蓥山穹褶束（Ⅳ2），走廊由位于观音峡背斜南东翼的220KV梨树湾变电站出线，接入位于金鳖寺向斜南东翼。工程区域向斜紧束，背斜开阔，基岩由侏罗系中统上、下沙溪庙组底层组成，岩层斜角由南西向东逐渐变缓，岩层产状：50~55°50~15°∠。起点到终点岩层产状分别为：51~50°（起点-梨树湾变电站一带）、∠51~46°（拟建融汇温泉酒店一带）、51°42°∠（融汇温泉一带）、51°20°∠（融汇温泉变电站一带）。岩层层面较平直，无充填，结合较好，属硬性结构面。经调查，场地发育有3组裂缝，裂缝J1产状：33052~34557∠∠，间距1.00~3.00m，延伸2.0-3.0m，裂面较平直，张开2-5,mm，局部泥质充填，结合很差，属软弱结构面；裂隙J2产状27050~29760∠∠，间距0.5~2.00m左右，延伸1.5-4m，裂面较平直，张开1-4mm，泥质充填，结合很差，属软弱结构面；裂隙J3产状3268~5585∠∠间距0.5~2.30m左右，延伸1.3-3.8m，裂面较平直，张开1-3.5mm，泥质充填，结合很差，属软弱结构面；第3页共167页第2页共167页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共167页此三组裂隙主要分布于梨树湾变电站至内环高速这段。此三组裂隙主要分布在浅部基岩中，局部深部岩层中有分布。裂隙在浅层岩体中连通较好，深部连通较差。整个场地分析，裂隙不发育。根据重庆市区域地质资料及本次钻探，综合表现：本区未见断层构造及构造破碎带。将工程划进行区域段划分。ZK1#~ZK28#:岩层产状：51~55°50~15°∠，发育有三组裂隙，即NNE，NE，NEE组，裂隙以陡倾角为主；1.2.2地层结构场地地层结构为：覆盖层主要为第四系人工填土和坡残积粘土，局部地段存在砂层、淤泥、淤泥粘质土层，下伏侏罗系中统上、下沙溪庙组泥岩和砂岩，现分述如下：1)杂填土：杂色，由碎块石、建筑垃圾和粘土构成，块石粒径大，多集中在53mm-100mm，最大粒径为138mm，含量占39％，建筑垃圾系填筑路基而成主要为混凝土块，含量约占17％，厚度大，均匀性差，松散-稍密状态，稍湿，系抛填而成，堆积年限为3-5年。主要集中于梨树湾变电站至融汇温泉，一般厚度3.6~13.2m。第4页共167页第3页共167页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共167页2)淤泥：黑色、黑褐色，呈软塑-流塑状态，包含少量黑色有机质成分，呈絮状结构，有较淡的臭味，湿润，主要分布梨树湾变电站靠近小河流一段和沙滨路小河流一段，勘查在ZK3钻孔发现厚2.0m。3)淤泥质粘土：灰色、灰褐色，呈软塑状态，絮状结构，含很少的细砂，约占5％左右，稍有光泽效应，无摇震反应，干强度低，韧性差，有腐殖质臭味，主要分布于梨树湾变电站一带，其厚度为0.60~4.90m。4)粘土：浅黄色、黄色，呈层状结构，含少量的细砂，约占总量的10％，刀切面光滑，稍有光泽效应，无摇震反应，干强度好，韧性中等，主要分布于梨...
