普通混凝土、耐久性混凝土及高性能混凝土原材料对比表_secretVIP专享VIP免费

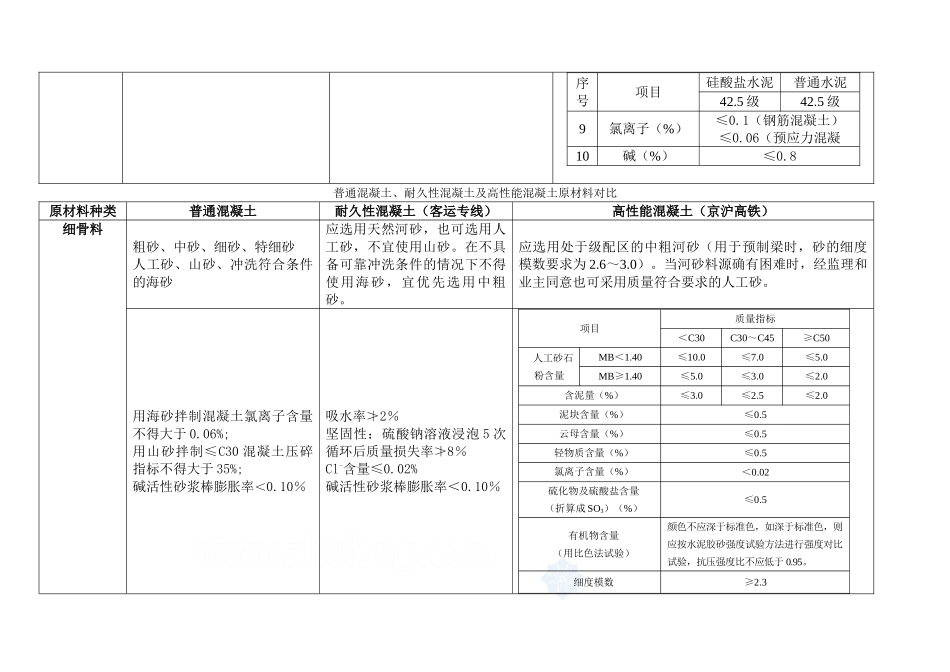

普通混凝土、耐久性混凝土及高性能混凝土原材料对比原材料种类普通混凝土耐久性混凝土（客运专线）高性能混凝土（京沪高铁）水泥六大通用水泥：硅酸盐水泥（P.Ⅰ，P.Ⅱ）普通硅酸盐水泥（P.O）矿渣硅酸盐水泥（P.S）粉煤灰硅酸盐水泥（P.F）火山灰质硅酸盐水泥（P.P）复合硅酸盐水泥（P.C）1.应选用硅酸盐、普通硅酸盐水泥；2.在有充分实践经验证明可行的情况下，大体积混凝土也可选用矿渣硅酸盐水泥；3.有耐硫酸盐侵蚀的混凝土也可选用中级或高级抗硫酸盐硅酸盐水泥。应选用硅酸盐水泥或普通硅酸盐水泥（简称“普通水泥”），混合材宜为矿渣或粉煤灰。C3A含量无要求C3A含量:非氯盐环境下≤8％氯盐环境下≤10％处于严重化学侵蚀环境时（硫酸盐侵蚀环境作用等级为H3或H4）应选用C3A含量不大于6%的硅酸盐水泥。硅:42.542.5R52.552.5R62.562.5R普硅：32.532.5R42.542.5R52.552.5R比表面积≤350m2/kg碱含量≤0.8％游离氧化钙含量≤1.0％序号项目硅酸盐水泥普通水泥42.5级42.5级1比表面积（m2/kg）300~350－280µm方孔筛筛余（%）－≤10.03不溶物（%）≤0.75I型≤1.50II－4烧失量（%）≤3.0I型≤3.5II≤5.05熟料中的C3A（%）≤8%≤10%（氯盐环境下）6三氧化硫（%）≤3.57氧化镁（%）≤5.08游离氧化钙（%）≤1.0序号项目硅酸盐水泥普通水泥42.5级42.5级9氯离子（%）≤0.1（钢筋混凝土）≤0.06（预应力混凝10碱（%）≤0.8普通混凝土、耐久性混凝土及高性能混凝土原材料对比原材料种类普通混凝土耐久性混凝土（客运专线）高性能混凝土（京沪高铁）细骨料粗砂、中砂、细砂、特细砂人工砂、山砂、冲洗符合条件的海砂应选用天然河砂，也可选用人工砂，不宜使用山砂。在不具备可靠冲洗条件的情况下不得使用海砂，宜优先选用中粗砂。应选用处于级配区的中粗河砂（用于预制梁时，砂的细度模数要求为2.6～3.0）。当河砂料源确有困难时，经监理和业主同意也可采用质量符合要求的人工砂。用海砂拌制混凝土氯离子含量不得大于0.06%;用山砂拌制≤C30混凝土压碎指标不得大于35%;碱活性砂浆棒膨胀率＜0.10％吸水率≯2％坚固性：硫酸钠溶液浸泡5次循环后质量损失率≯8％Cl-含量≤0.02%碱活性砂浆棒膨胀率＜0.10％项目质量指标＜C30C30～C45≥C50人工砂石粉含量MB＜1.40≤10.0≤7.0≤5.0MB≥1.40≤5.0≤3.0≤2.0含泥量（%）≤3.0≤2.5≤2.0泥块含量（%）≤0.5云母含量（%）≤0.5轻物质含量（%）≤0.5氯离子含量（%）＜0.02硫化物及硫酸盐含量（折算成SO3）（%）≤0.5有机物含量（用比色法试验）颜色不应深于标准色，如深于标准色，则应按水泥胶砂强度试验方法进行强度对比试验，抗压强度比不应低于0.95。细度模数≥2.3坚固性（质量损失率）（%）≤8吸水率（%）≤2碱活性岩相法矿物组成和类型鉴定快速砂浆棒法（碱－硅酸反砂浆胀率小于0.30%（用于梁棒膨体时砂浆棒膨胀率小于0.20%）人工砂压碎指标值（%）＜25普通混凝土、耐久性混凝土及高性能混凝土原材料对比原材料种类普通混凝土耐久性混凝土（客运专线）高性能混凝土（京沪高铁）粗骨料碎石、卵石、碎卵石应选用碎石，也可选用碎卵石，不宜采用砂岩碎石粗骨料宜选用二级配碎石，掺配比例应通过试验确定。1连续级配碱活性砂浆棒膨胀率＜0.10％2压碎指标≥C30沉积岩深成岩变质岩喷出岩碎石≤10≤12≤13卵石≤12＜C30沉积岩深成岩变质岩喷出岩碎石≤16≤20≤30卵石≤163坚固性二级配或多级级配最大粒径（圆孔）≯25mm松散堆积密度应＞1500kg／m3，紧密空隙率宜＜40％，吸水率应＜2％碎石岩石抗压强度／混凝土强度等级≮1.5坚固性：硫酸钠溶液浸泡5次循环后质量损失率≤8％碱活性砂浆棒膨胀率＜0.10％项目强度等级＜C30C30～C45≥C50含泥量（%）≤1.0≤1.0≤0.5泥块含量（%）≤0.25针、片状颗粒总含量（%）≤10≤10≤8≤5（预应力混凝土）硫化物及硫酸盐含量（折算成SO3）（%）≤0.5氯离子含量（%）＜0.02碎卵石中有机质含量（用比色法试验）颜色不应深于标准色。当深于标准色时，应配制成混凝土进行强度对比试验，抗压强度比不应小于0.95。紧密空隙率（%）≤40吸水率，（%）＜2%（用于干湿交替或冻融循环下的混凝土应小于1%）强度，%（岩石抗压强度与混凝...
