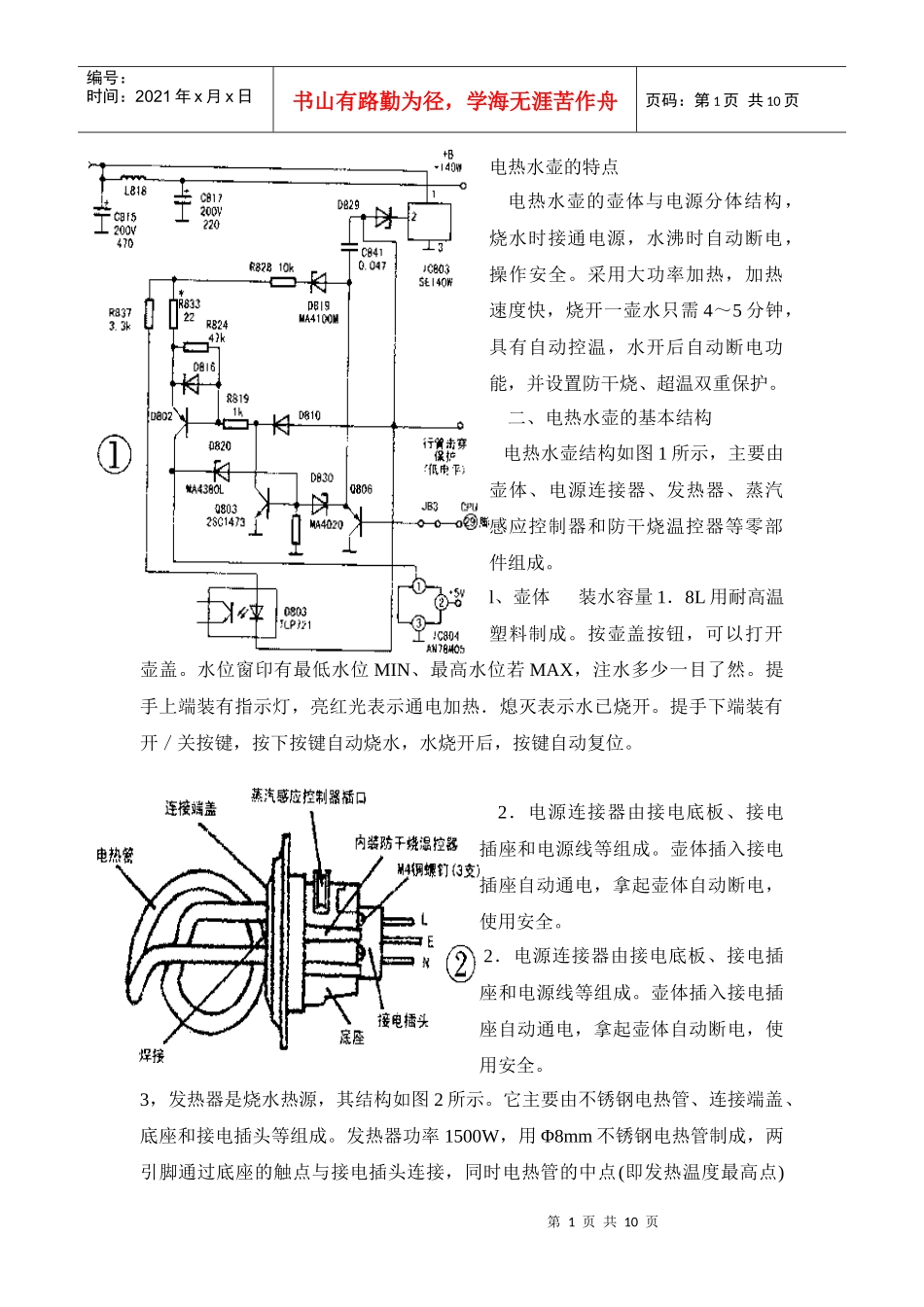

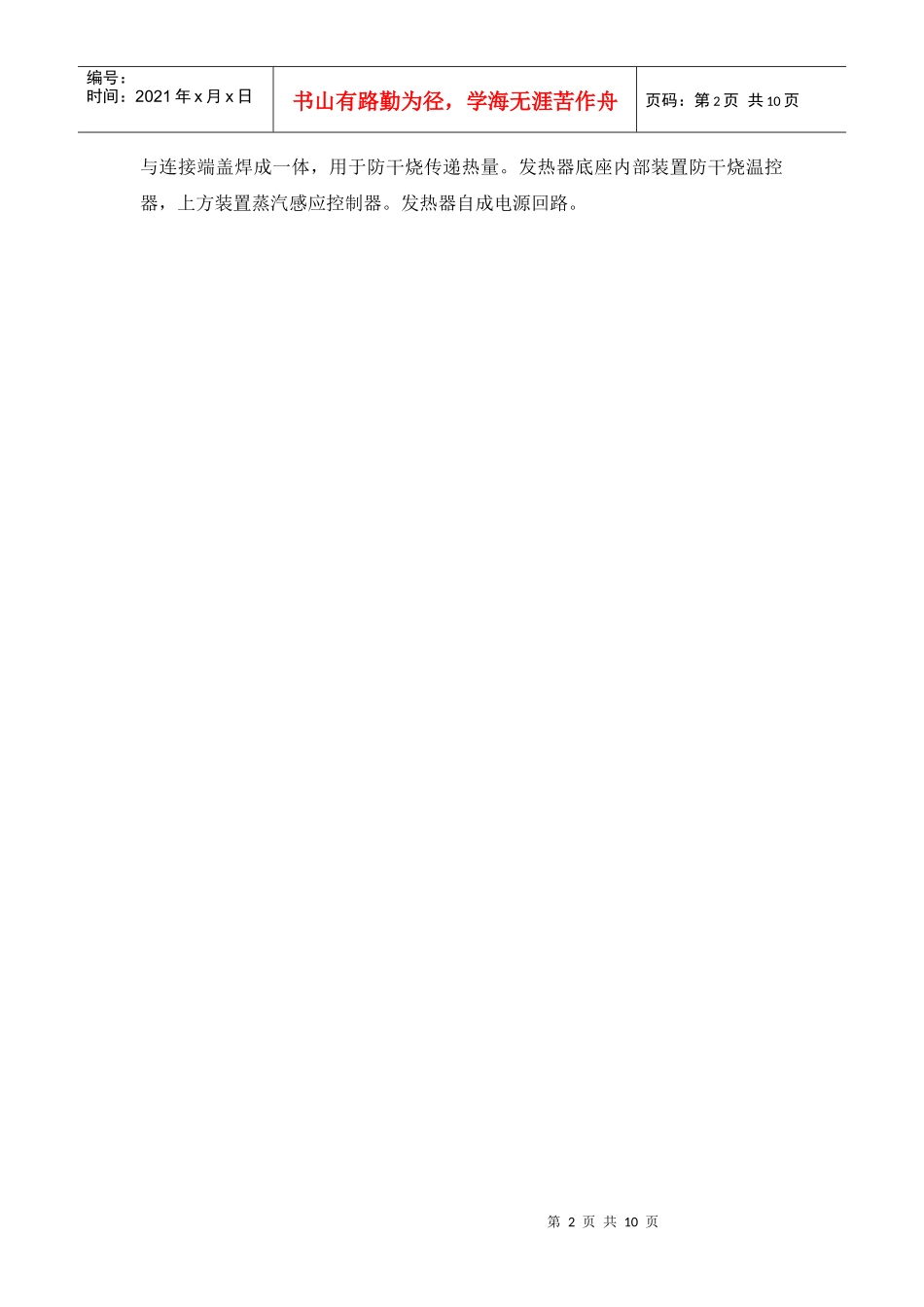

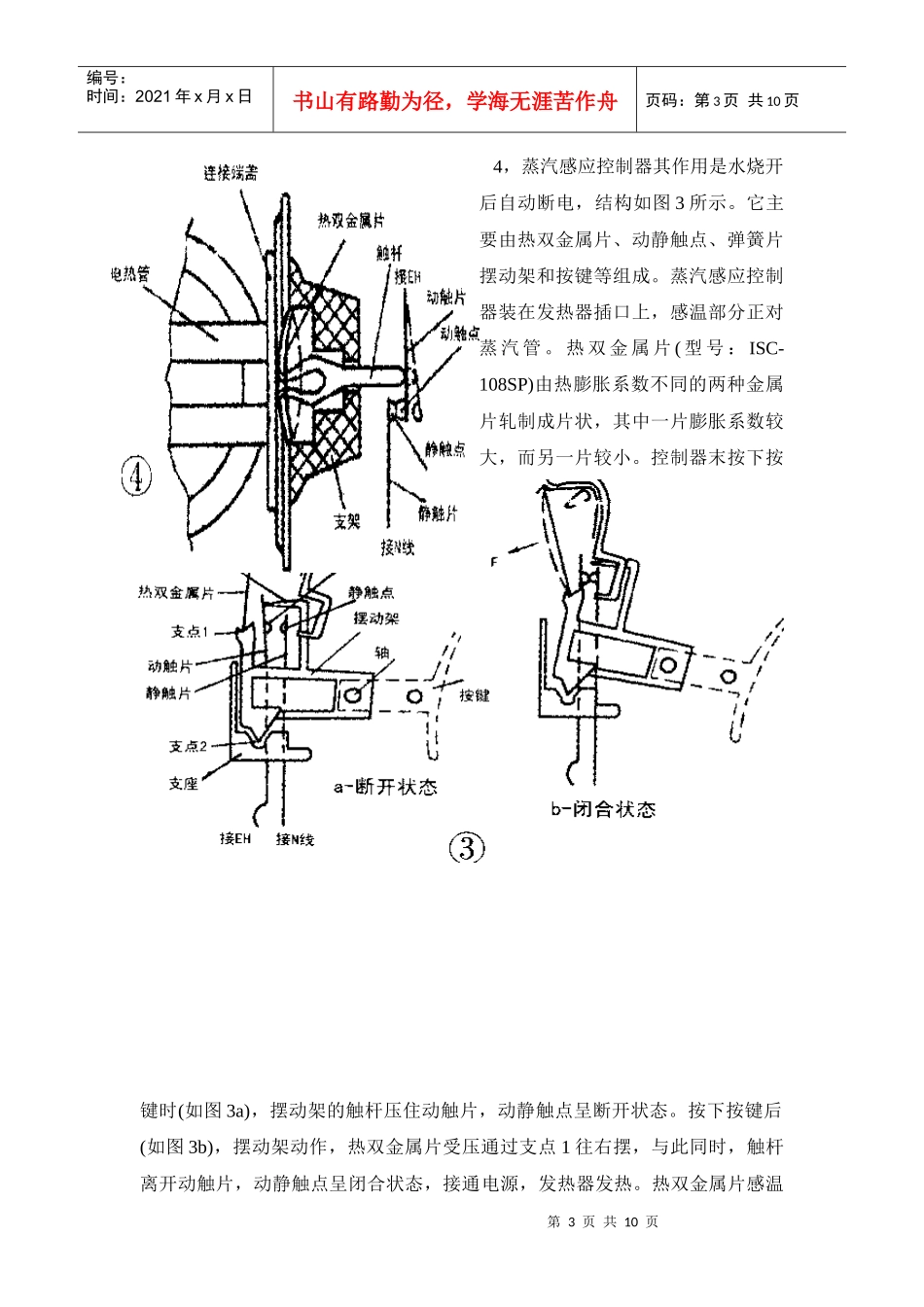

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页电热水壶的特点电热水壶的壶体与电源分体结构，烧水时接通电源，水沸时自动断电，操作安全。采用大功率加热，加热速度快，烧开一壶水只需4～5分钟，具有自动控温，水开后自动断电功能，并设置防干烧、超温双重保护。二、电热水壶的基本结构电热水壶结构如图1所示，主要由壶体、电源连接器、发热器、蒸汽感应控制器和防干烧温控器等零部件组成。l、壶体装水容量1．8L用耐高温塑料制成。按壶盖按钮，可以打开壶盖。水位窗印有最低水位MIN、最高水位若MAX，注水多少一目了然。提手上端装有指示灯，亮红光表示通电加热．熄灭表示水已烧开。提手下端装有开／关按键，按下按键自动烧水，水烧开后，按键自动复位。2．电源连接器由接电底板、接电插座和电源线等组成。壶体插入接电插座自动通电，拿起壶体自动断电，使用安全。2．电源连接器由接电底板、接电插座和电源线等组成。壶体插入接电插座自动通电，拿起壶体自动断电，使用安全。3，发热器是烧水热源，其结构如图2所示。它主要由不锈钢电热管、连接端盖、底座和接电插头等组成。发热器功率1500W，用Φ8mm不锈钢电热管制成，两引脚通过底座的触点与接电插头连接，同时电热管的中点(即发热温度最高点)第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页与连接端盖焊成一体，用于防干烧传递热量。发热器底座内部装置防干烧温控器，上方装置蒸汽感应控制器。发热器自成电源回路。第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页4，蒸汽感应控制器其作用是水烧开后自动断电，结构如图3所示。它主要由热双金属片、动静触点、弹簧片摆动架和按键等组成。蒸汽感应控制器装在发热器插口上，感温部分正对蒸汽管。热双金属片(型号：ISC-108SP)由热膨胀系数不同的两种金属片轧制成片状，其中一片膨胀系数较大，而另一片较小。控制器末按下按键时(如图3a)，摆动架的触杆压住动触片，动静触点呈断开状态。按下按键后(如图3b)，摆动架动作，热双金属片受压通过支点1往右摆，与此同时，触杆离开动触片，动静触点呈闭合状态，接通电源，发热器发热。热双金属片感温第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页后，热膨胀系数大的伸长多，使双金属片向热膨胀系数小的那面弯曲．如图3b的弧形虚线所示。当水烧开时，大量蒸汽经蒸汽管冲到热双金属片，弯曲度达到最大极长多，使双金属片向热膨胀系数小的那面弯曲．如图3b的弧形虚线所示。当水烧开时，大量蒸汽经蒸汽管冲到热双金属片，弯曲度达到最大极限而产生作用力F，热双金属片闪动复位，带动摆动架、按键动作，动静触点断开。5·防干烧温控器防干烧温控器设计得很巧妙，安装在发热器的底座内，其剖面结构如图4所示。它主要由凸半球形热双金属片、触杆、动静触点、支架等组成。防干烧温控器凸半球形热双金属片与电热管连接端盖凹半球形吻合，能很好地传递电热管热量。若水壶无水时接通电源，电热管立即高热，热量通过连接端盖传给热双金属片而反向变形，如图中弧形虚线，触杆顶开动触片，动静触点断开而切断电源。当电热管冷却至常温时，热双金属片恢复原态，动静触点闭合。电热水壶电路原理电热水壶电路较简单，除指示灯电路外，一般不用导线而采用接片、触点连接电路，如图5所示。XP是带接地的三极电源插头，XB是电源连接器，S是开／关按键，STl是蒸汽感应控制器，ST2是防干烧温控器，R是降压电阻，HL是加热指示灯，EH是电热管。接通220V交流电源，按下S，HL亮红光，EH开始升温。约加热5分钟，水烧开沸腾，产生大量蒸汽冲入蒸汽管，STl感温而断开，切断电源，HL熄灭，EH停止加热。STl一经断开就不能自动复位，水温降低后，若要再加热须重按S。若壶内无水通电，约经25秒钟，ST2自动断开电源，防止烧坏电热管。冷却后注水，电热水壶恢复正常。第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页该装置的电路工...
