饮料瓶结构设计（DOC49页）VIP免费

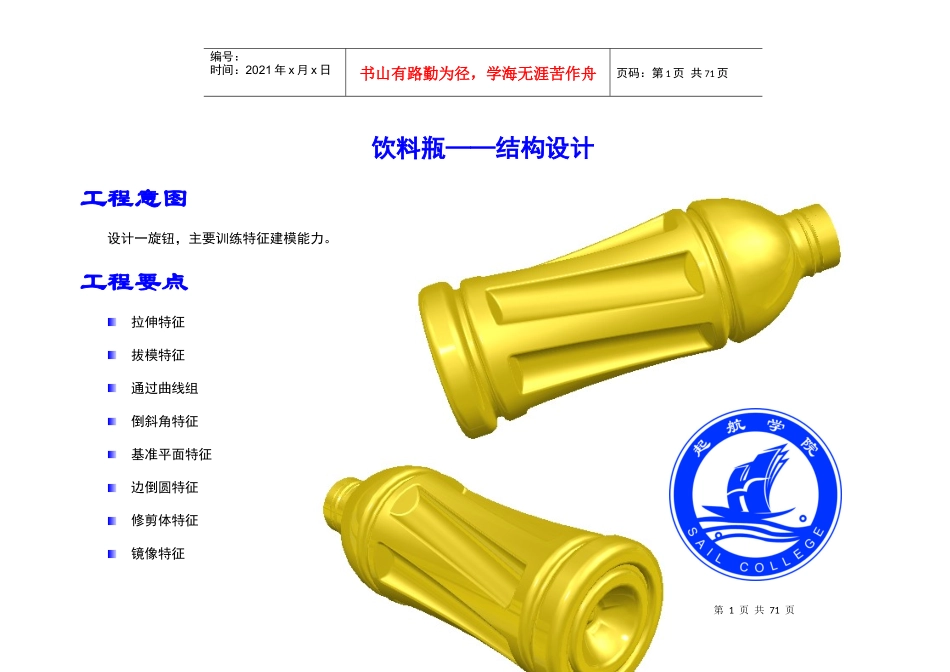

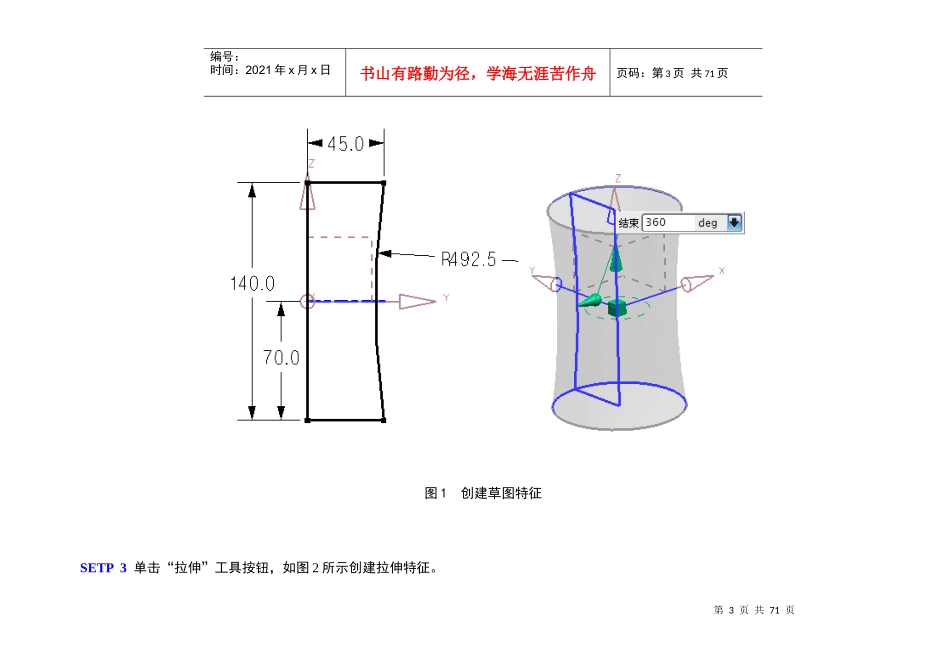

第1页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共71页饮料瓶——结构设计工程意图设计一旋钮，主要训练特征建模能力。工程要点拉伸特征拔模特征通过曲线组倒斜角特征基准平面特征边倒圆特征修剪体特征镜像特征第2页共71页第1页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共71页工程流程SETP1新建模型文件“yj.prt”；SETP2单击“草图”工具按钮，选择ZC-XC平面作为草绘平面，如图1所示创建草图特征。第3页共71页第2页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共71页图1创建草图特征SETP3单击“拉伸”工具按钮，如图2所示创建拉伸特征。第4页共71页第3页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共71页图2创建拉伸特征第5页共71页第4页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共71页SETP4单击“拉伸”工具按钮，如图3所示创建拉伸特征。图3创建拉伸特征第6页共71页第5页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共71页SETP5单击“边倒圆”工具按钮，如图4所示创建边倒圆特征。第7页共71页第6页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共71页图4创建边倒圆特征SETP6单击“基准平面”工具按钮，如图4所示创建基准平面特征。第8页共71页第7页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共71页图5创建拉伸特征SETP7应用“回转”工具，在ZC-XC平面，如图6所示创建回转特征。第9页共71页第8页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共71页图6创建回转特征第10页共71页第9页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共71页SETP8单击“边倒圆”工具按钮，如图4所示创建边倒圆特征。图7创建边倒圆特征第11页共71页第10页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共71页SETP9单击“拉伸”工具按钮，如图8所示创建拉伸特征。第12页共71页第11页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共71页图8创建拉伸特征SETP10应用“边倒圆”工具，如图9所示创建边倒圆特征。第13页共71页第12页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共71页图9创建边倒圆特征第14页共71页第13页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页共71页SETP11应用“基准平面”工具，如图10所示基准平面特征。图10创建基准平面第15页共71页第14页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第15页共71页SETP12应用“草图”工具，如图11所示创建草图特征。第16页共71页第15页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第16页共71页图11创建草图特征第17页共71页第16页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第17页共71页SETP13应用“投影曲线”工具，如图12所示创建投影曲线。第18页共71页第17页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第18页共71页图12创建投影曲线SETP14应用“直线”工具，如图13所示创建直线。第19页共71页第18页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第19页共71页图13创建直线SETP15应用“直线”工具，如图13所示创建直线。第20页共71页第19页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第20页共71页第21页共71页第20页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第21页共71页图14创建直线SETP16应用“基准平面”工具，如图15所示创建基准平面。第22页共71页第21页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第22页共71页图15创建基准平面特征SETP17应用“草图”工具，如图16示草绘圆。第23页共...
