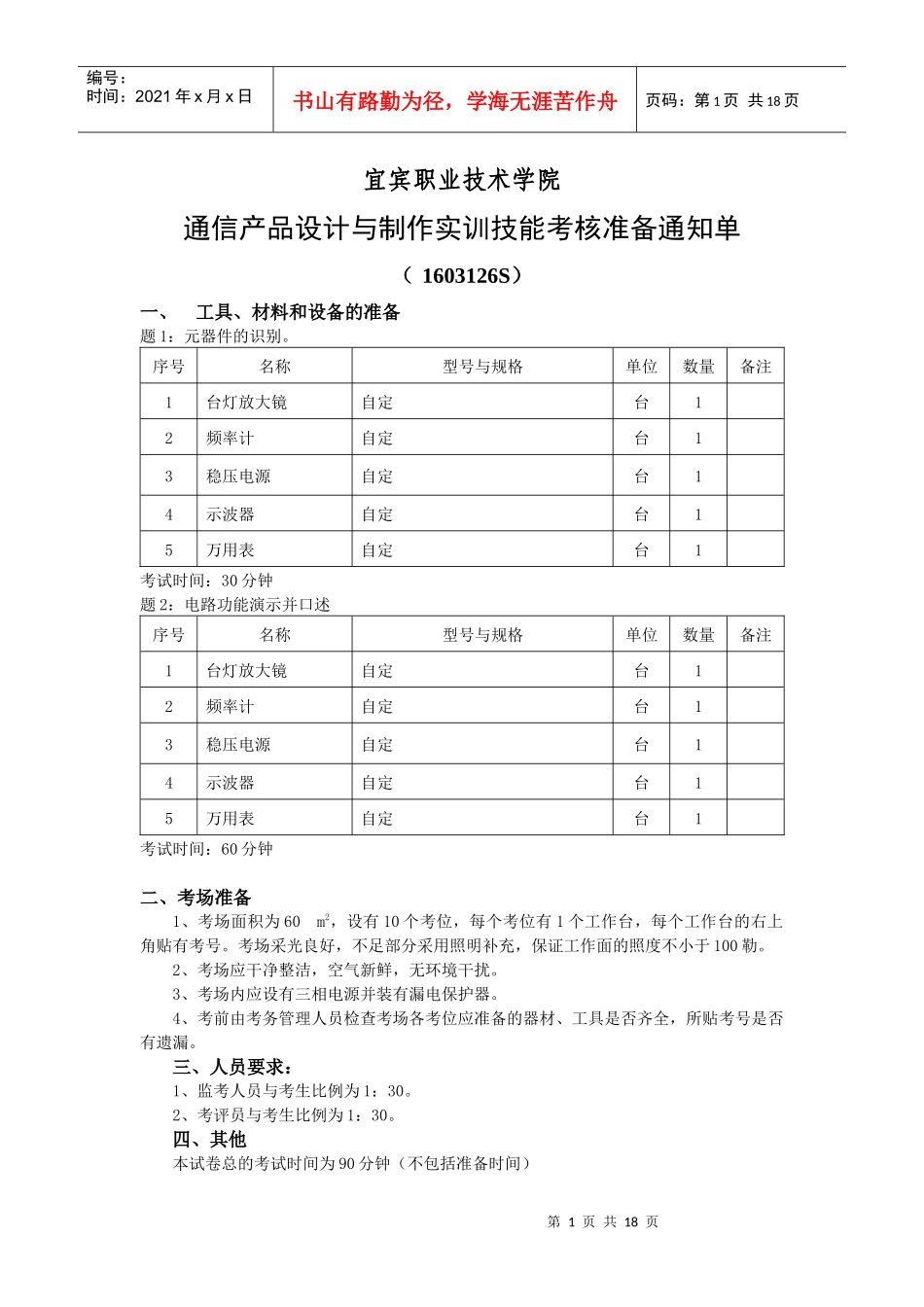

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页宜宾职业技术学院通信产品设计与制作实训技能考核准备通知单（1603126S）一、工具、材料和设备的准备题1：元器件的识别。序号名称型号与规格单位数量备注1台灯放大镜自定台12频率计自定台13稳压电源自定台14示波器自定台15万用表自定台1考试时间：30分钟题2：电路功能演示并口述序号名称型号与规格单位数量备注1台灯放大镜自定台12频率计自定台13稳压电源自定台14示波器自定台15万用表自定台1考试时间：60分钟二、考场准备1、考场面积为60m2，设有10个考位，每个考位有1个工作台，每个工作台的右上角贴有考号。考场采光良好，不足部分采用照明补充，保证工作面的照度不小于100勒。2、考场应干净整洁，空气新鲜，无环境干扰。3、考场内应设有三相电源并装有漏电保护器。4、考前由考务管理人员检查考场各考位应准备的器材、工具是否齐全，所贴考号是否有遗漏。三、人员要求：1、监考人员与考生比例为1：30。2、考评员与考生比例为1：30。四、其他本试卷总的考试时间为90分钟（不包括准备时间）第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页宜宾职业技术学院通信产品设计与制作实训技能考核试卷Ⅰ（1603126S）（考核时间：90分钟）题号一二总分总分人得分一、考核内容试题一：元器件的识别。考核要求：（1）电阻的识别。（根据所给电阻识别其阻值，记录下色环及对应阻值）（2）综述PCB板工艺流程。考核时间：30分钟试题二：电路功能演示并口述。考核要求：完成对所设计项目的功能演示，并完成功能阐述。第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页考核时间：60分钟二、评分标准试题一：绘制如附图所示的原理图。序号考核内容考核要点配分评分标准扣分得分1电阻的识别①根据所给电阻识别其阻值。②记录下色环及对应阻值。10错一处扣5分2综述PCB板工艺流程①正确的阐述PCB板制作工艺流程。PCB②板制作中的注意事项。10错一处扣5分3时间定额考核时间60分钟每超过1分钟从总分中扣1分，超过规定时间10分钟，停止操作。合计20否定项：无完成时间分钟，超时分钟。超时扣分，应在总分中减去超时分。考评员签字：试题二：电路功能演示并口述。序号考核内容考核要点配分评分标准扣分得分1电路功能演示①电路功能正确，能够实现所定功能。30①电路功能正确，30分，如有第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页②有无附加新功能。③产品整体美观。错误，根据电路酌情扣分。②有无附加新功能。有每项加10分③产品整体美观，酌情扣分。2文稿准备①文稿阐述清楚。②结构正确。30①文稿阐述清楚，酌情扣分。②结构正确，酌情扣分。3产品阐述正确清楚的阐述产品的功能、设计思路、设计方案、完成类容等.20酌情扣分。4时间定额考核时间60分钟每超过1分钟从总分中扣1分，超过规定时间10分钟，停止操作。合计50否定项：无完成时间分钟，超时分钟。超时扣分，应在总分中减去超时分。考评员签字：第5页共18页第4页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共18页宜宾职业技术学院通信产品设计与制作实训技能考核试卷Ⅱ（1603126S）（考核时间：90分钟）题号一二总分总分人得分一、考核内容试题一：元器件的识别。考核要求：（1）二、三极管的识别。（根据所给二、三极管识别其极性，记录下引脚对应极性）（2）综述PCB板设计流程。第6页共18页第5页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共18页考核时间：30分钟试题二：电路功能演示并口述。考核要求：完成对所设计项目的功能演示，并完成功能阐述。考核时间：60分钟二、评分标准试题一：绘制如附图所示的原理图。序号考核内容考核要点配分评分标准扣分得分1二、三极管的识别。①根据所给电阻识别其阻值。②记录下色环及对应阻值。10错一处扣5分2综述PCB板设计流程①正确的阐述PCB板设计流程。PCB②板设计中的注意事项。10错一处扣...
