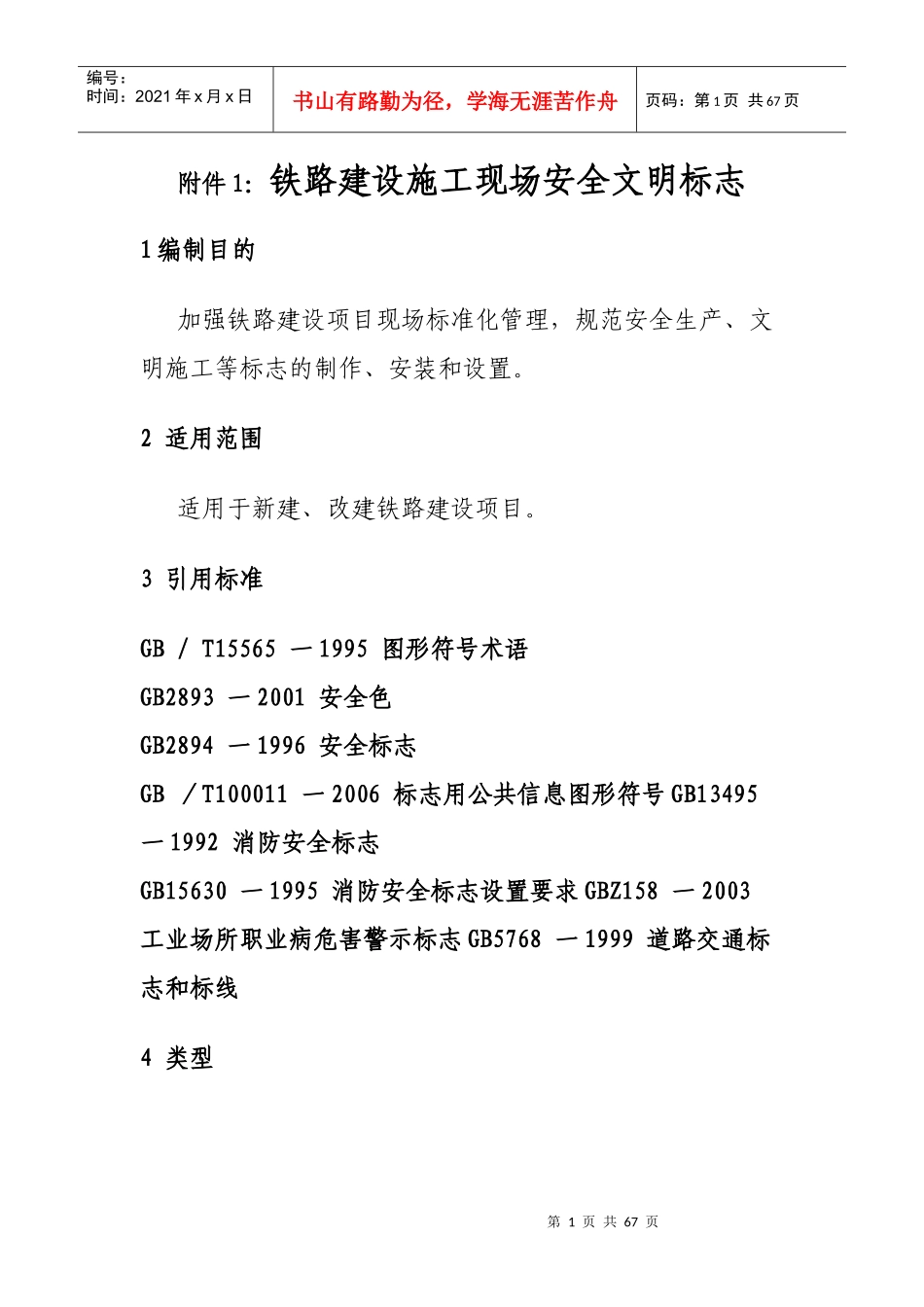

第1页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共67页附件1：铁路建设施工现场安全文明标志1编制目的加强铁路建设项目现场标准化管理，规范安全生产、文明施工等标志的制作、安装和设置。2适用范围适用于新建、改建铁路建设项目。3引用标准GB/T15565一1995图形符号术语GB2893一2001安全色GB2894一1996安全标志GB／T100011一2006标志用公共信息图形符号GB13495一1992消防安全标志GB15630一1995消防安全标志设置要求GBZ158一2003工业场所职业病危害警示标志GB5768一1999道路交通标志和标线4类型第2页共67页第1页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共67页禁止标志禁止人们不安全行为的图形标志。警告标志提醒人们对周围环境引起注意，以避免可能发生危险的图形标志。指令标志强制人们必须做出某种动作或采用防范措施的图形标志。提示标志向人们提供某种信息（如标明安全设施或场所等）的图形标志。明示标志上述四种标志中不能包括但现场需明示相关信息的图形标志。5材料标志应采用坚固耐用的材料制作。可根据具体情况选用铝合金板、薄钢板、合成树脂类板材等材料。有触电危险的场所应使用绝缘材料。材料表面应无毛刺、孔洞等影响使用的疵病。边缘和尖角应适当倒棱，呈圆滑状，带有毛边处应打磨光滑。6形状与尺寸标志牌形状分为矩形和圆形。矩形标志牌尺寸（长火宽）一般为300*400、400*300、600*800、800*600、1500*1000、1500*2000、2000*1500、2500*2000；第3页共67页第2页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共67页圆形标志牌直径一般为300和500。在特殊情况下可根据现场实际确定，但不得影响明示效果。7颜色与字体禁止标志、警告标志、指令标志、提示标志颜色参照《安全色》GB2893一2001的基本规定执行，明示标志颜色参照《安全色》GB2893一2001并结合铁路工程施工特点确定。标志中的文字均采用黑体。8构造与安装标志一般由底板、支撑件、基础等组成，各组成部分应连接可靠。支撑件应具有一定的强度和刚度，并考虑美观要求，可选用槽钢、角钢、工字钢、管钢等材料。标志应安装稳固，满足抗风、抗拔、抗撞击等要求。不需要使用支撑件的标志，可直接悬挂、粘贴于附着物上。9设置位置标志的设置位置应合理醒目，应能使观察者引起注意、迅速判读、有必要的反应时间或操作距离。设置的安全文第4页共67页第3页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共67页明标志，应使大多数观察者的观察角接近900。标志不应设在门、窗、架等可移动的物体上。标志前不得放置妨碍认读的障碍物。当采用悬挂方式安装时，在防护栏上的悬挂高度宜为800；当采用粘贴方式时，应粘贴在表面平整的硬质底板或墙面上，粘贴高度宜为1600；当采用竖立方式安装时，支撑件要牢固可靠，标志距离地面高度宜为800。高度均指标志牌下缘距地面的垂直距离。当不能满足上述要求时，可视现场情况确定。10检查与维修应经常检查标志的状态，保持清洁醒目、完整无损，如发现有破损、变形、褪色等不符合要求时应及时修整或更换。11其他便桥便道的相关标志视施工现场实际情况，按《道路交通标志和标线》GB5768一1999的规定执行。既有线施工中使用的安全标志应按《铁路技术管理规程》（铁道部令第29号）的规定执行。标志的其他制作、安装和设置第5页共67页第4页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共67页要求应符合国家和铁道部有关强制性标准的规定。本图册中所标的尺寸单位均为mm。第6页共67页第5页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共67页第7页共67页第6页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共67页第8页共67页第7页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共67页第9页共67页第8页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共67页第10页共67页第9页共67页编号：时间：2021年x月x日书山有路...
