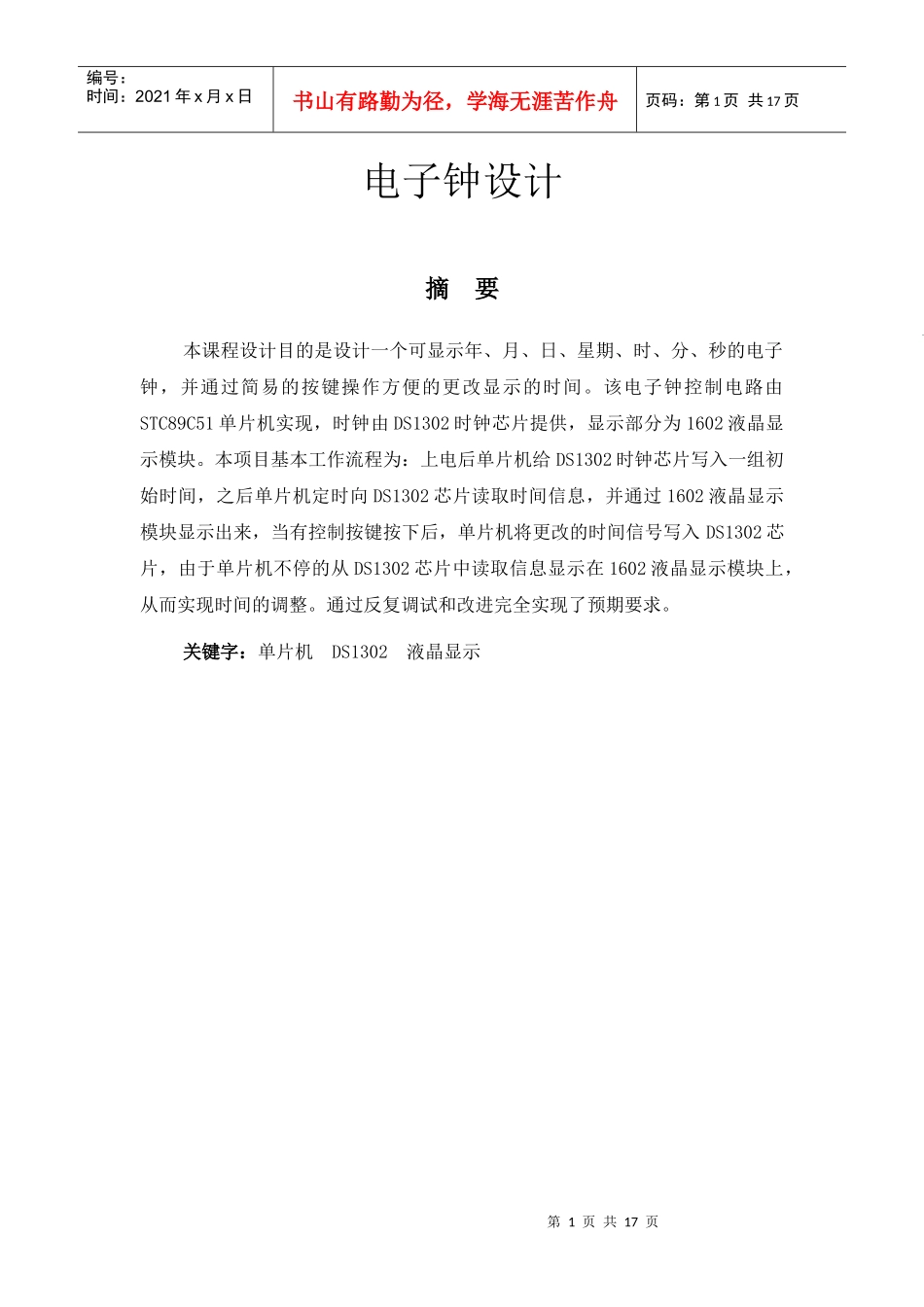

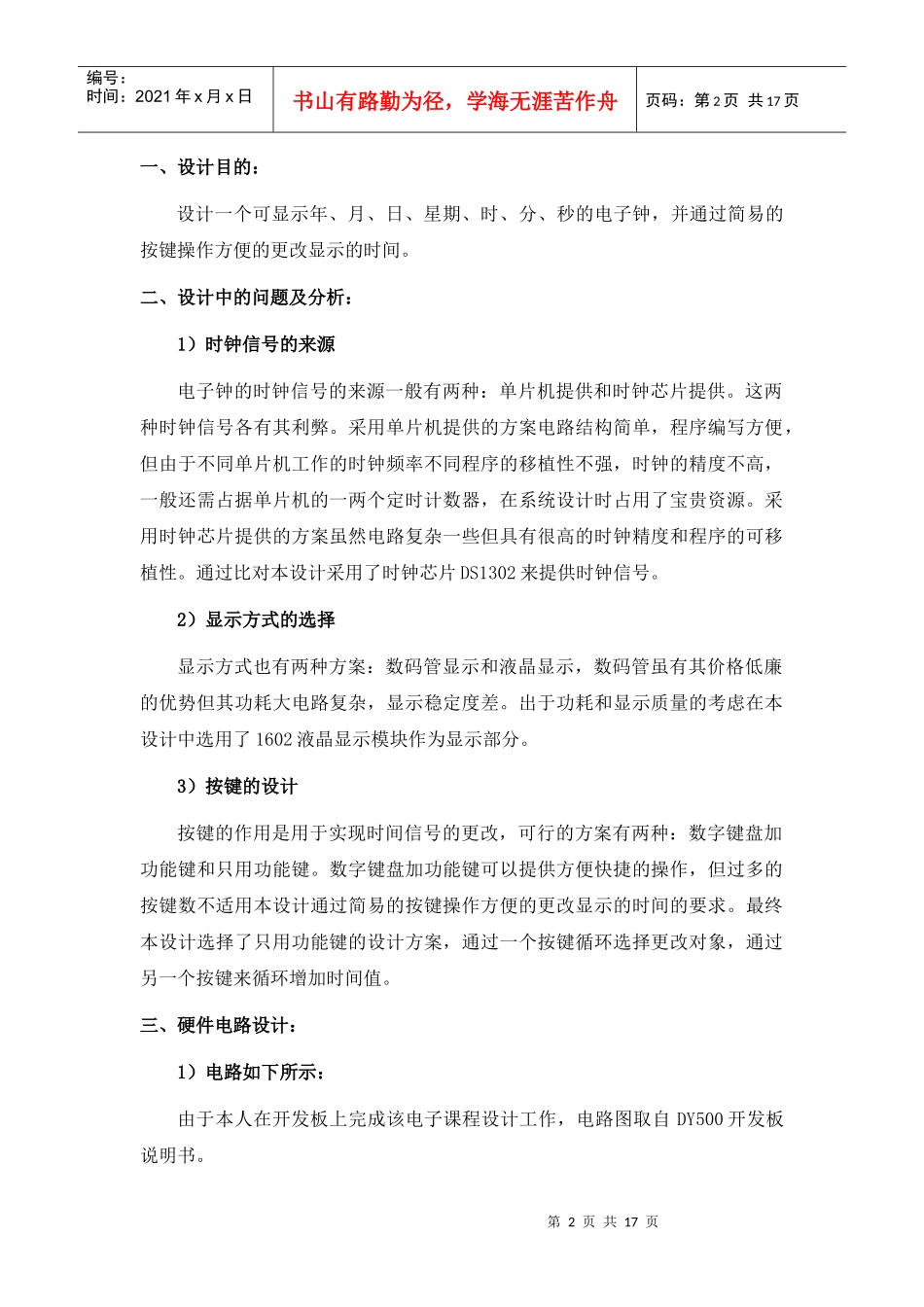

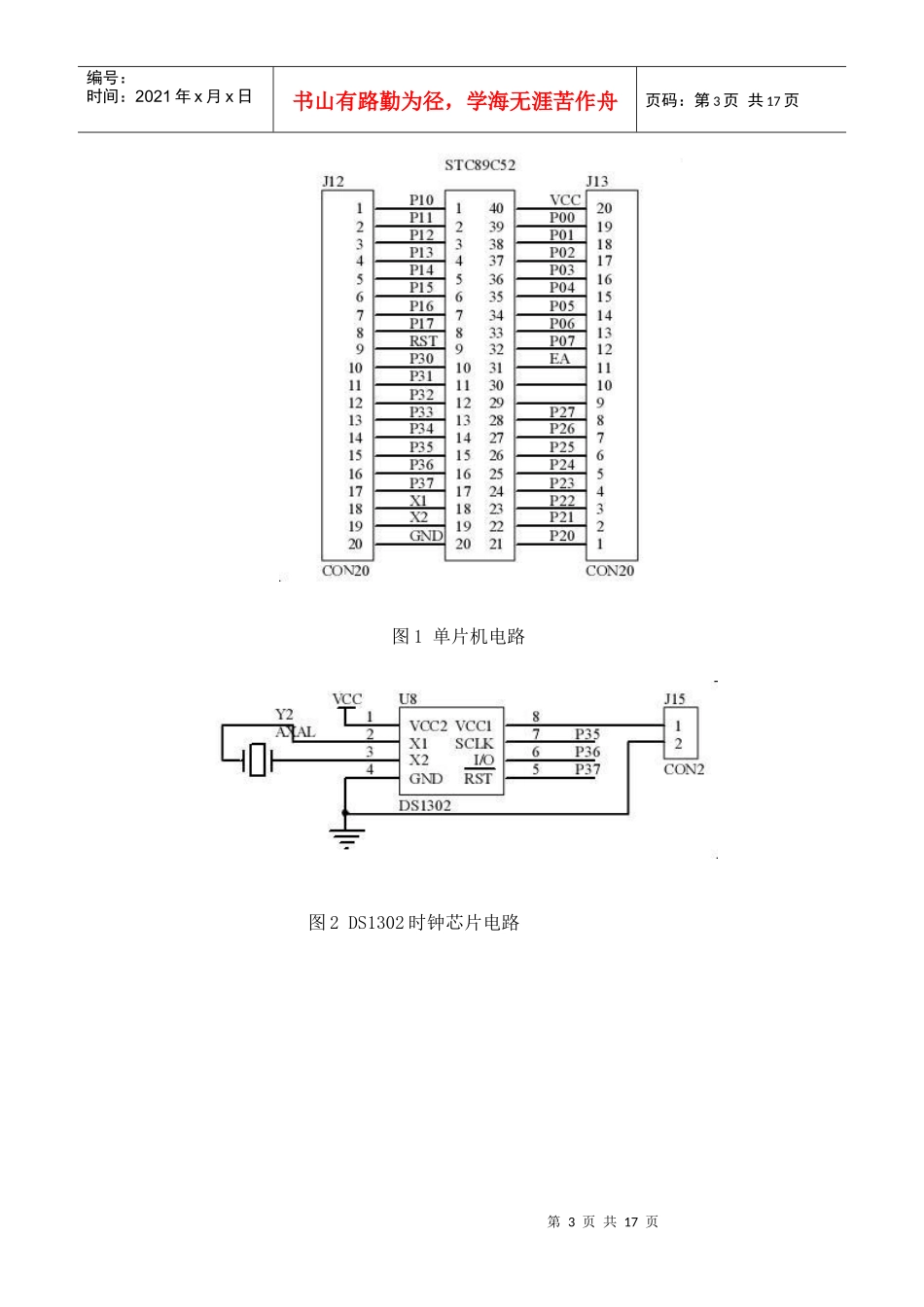

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页电子钟设计摘要本课程设计目的是设计一个可显示年、月、日、星期、时、分、秒的电子钟，并通过简易的按键操作方便的更改显示的时间。该电子钟控制电路由STC89C51单片机实现，时钟由DS1302时钟芯片提供，显示部分为1602液晶显示模块。本项目基本工作流程为：上电后单片机给DS1302时钟芯片写入一组初始时间，之后单片机定时向DS1302芯片读取时间信息，并通过1602液晶显示模块显示出来，当有控制按键按下后，单片机将更改的时间信号写入DS1302芯片，由于单片机不停的从DS1302芯片中读取信息显示在1602液晶显示模块上，从而实现时间的调整。通过反复调试和改进完全实现了预期要求。关键字：单片机DS1302液晶显示第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页一、设计目的：设计一个可显示年、月、日、星期、时、分、秒的电子钟，并通过简易的按键操作方便的更改显示的时间。二、设计中的问题及分析：1）时钟信号的来源电子钟的时钟信号的来源一般有两种：单片机提供和时钟芯片提供。这两种时钟信号各有其利弊。采用单片机提供的方案电路结构简单，程序编写方便，但由于不同单片机工作的时钟频率不同程序的移植性不强，时钟的精度不高，一般还需占据单片机的一两个定时计数器，在系统设计时占用了宝贵资源。采用时钟芯片提供的方案虽然电路复杂一些但具有很高的时钟精度和程序的可移植性。通过比对本设计采用了时钟芯片DS1302来提供时钟信号。2）显示方式的选择显示方式也有两种方案：数码管显示和液晶显示，数码管虽有其价格低廉的优势但其功耗大电路复杂，显示稳定度差。出于功耗和显示质量的考虑在本设计中选用了1602液晶显示模块作为显示部分。3）按键的设计按键的作用是用于实现时间信号的更改，可行的方案有两种：数字键盘加功能键和只用功能键。数字键盘加功能键可以提供方便快捷的操作，但过多的按键数不适用本设计通过简易的按键操作方便的更改显示的时间的要求。最终本设计选择了只用功能键的设计方案，通过一个按键循环选择更改对象，通过另一个按键来循环增加时间值。三、硬件电路设计：1）电路如下所示：由于本人在开发板上完成该电子课程设计工作，电路图取自DY500开发板说明书。第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页图1单片机电路图2DS1302时钟芯片电路第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页图31602液晶显示电路图4晶振、复位、按键电路第5页共17页第4页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共17页2）芯片及模块说明1.DS1302时钟芯片DS1302慢速充电时钟芯片包括实时时钟/日历和31字节的静态RAM。它经过一个简单的串行接口与微处理器通信。实时时钟/日历提供秒、分、时、日、周、月和年等信息。对于小于31天的月，月末的日期自动进行调整，还包括了闰年校正的功能。时钟的运行可以采用24小时或带AM（上午）/PM（下午）的12小时格式。使用同步串行通信，简化了DS1302与微处理器的通信。与时钟/RAM通信仅需三根线：（1）RST（复位）、（2）I/O（数据线）、和（3）SCLK（串行时钟）。数据可以以每次一个字节或多达31字节的多字节形式传送至时钟/RAM或从其中送出。DS1302设计成能在非常低的功耗下工作，消耗小于1微瓦的功率便能保存数据和时钟信息。2.1602液晶显示模块工业字符型液晶，能够同时显示16x02即32个字符。（16列2行）1602液晶模块内部的字符发生存储器（CGROM)已经存储了160个不同的点阵字符图形，这些字符有：阿拉伯数字、英文字母的大小写、常用的符号、和日文假名等，每一个字符都有一个固定的代码，比如大写的英文字母“A”的代码是01000001B（41H），显示时模块把地址41H中的点阵字符图形显示出来，我们就能看到字母“A”。四、使用方法及其显示结果如图4所示，有两个按键S1和S2，其作用分别为:S1用于循环选择调整对象,如年份，日期等，被选择的对象所在...
