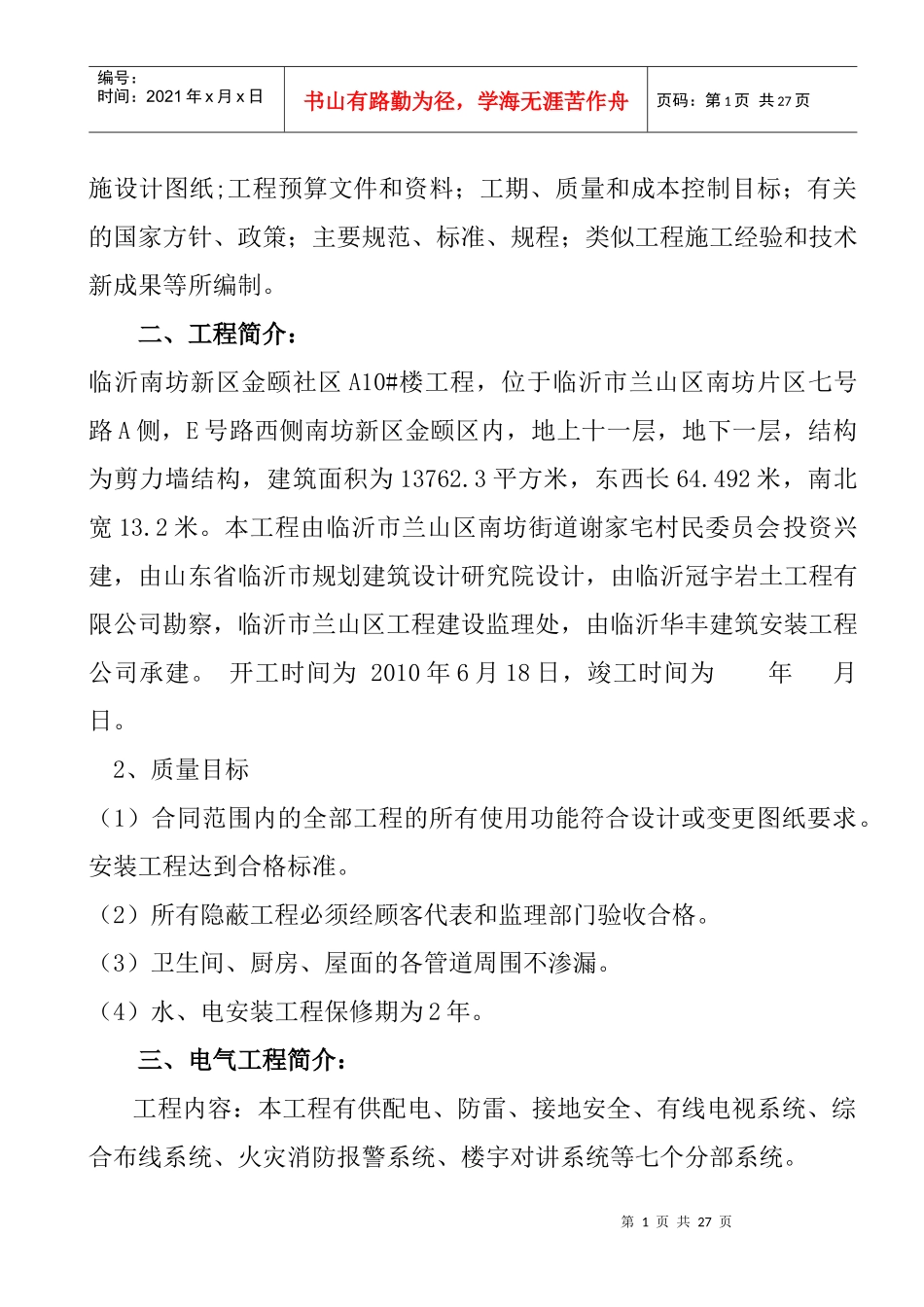

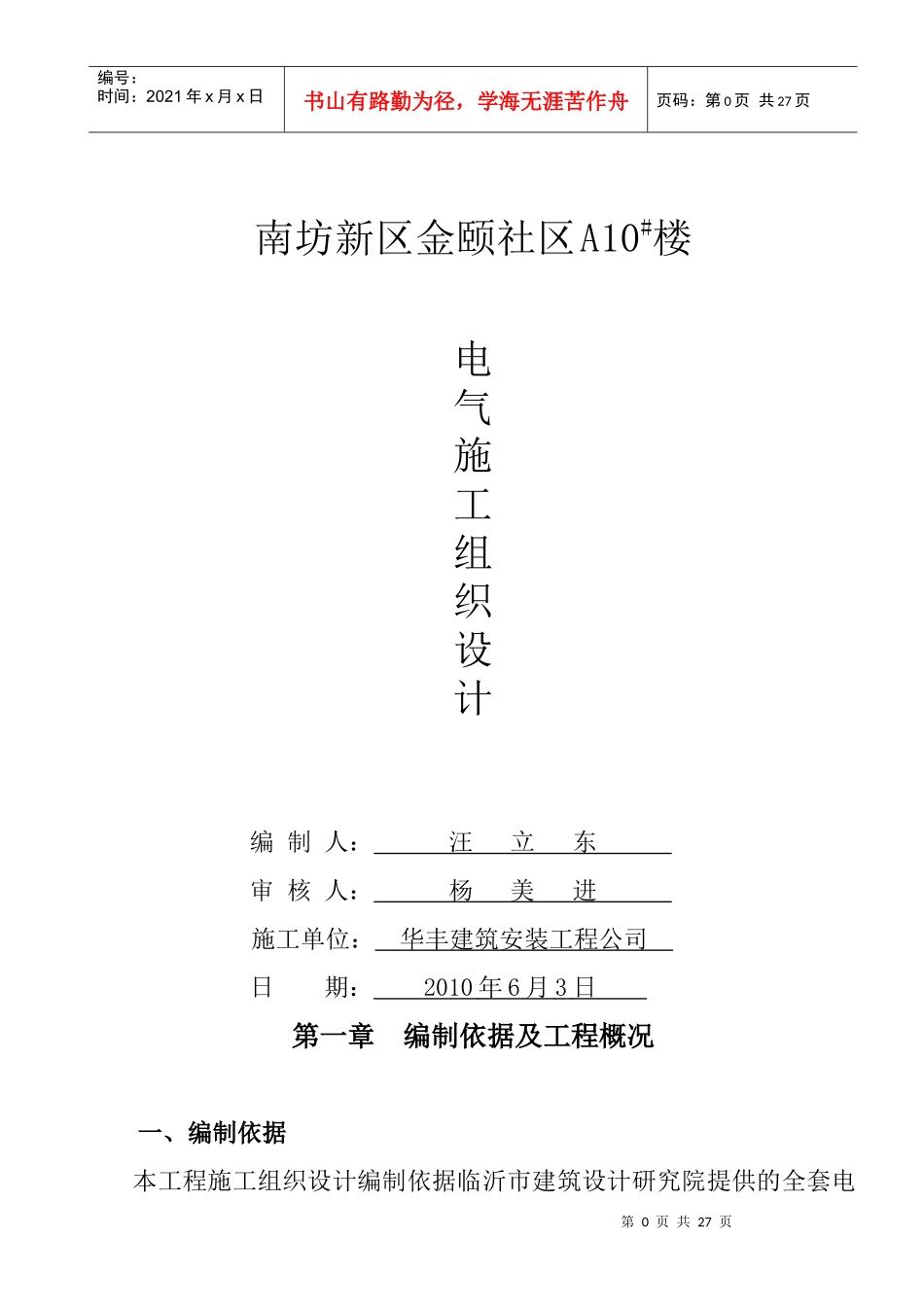

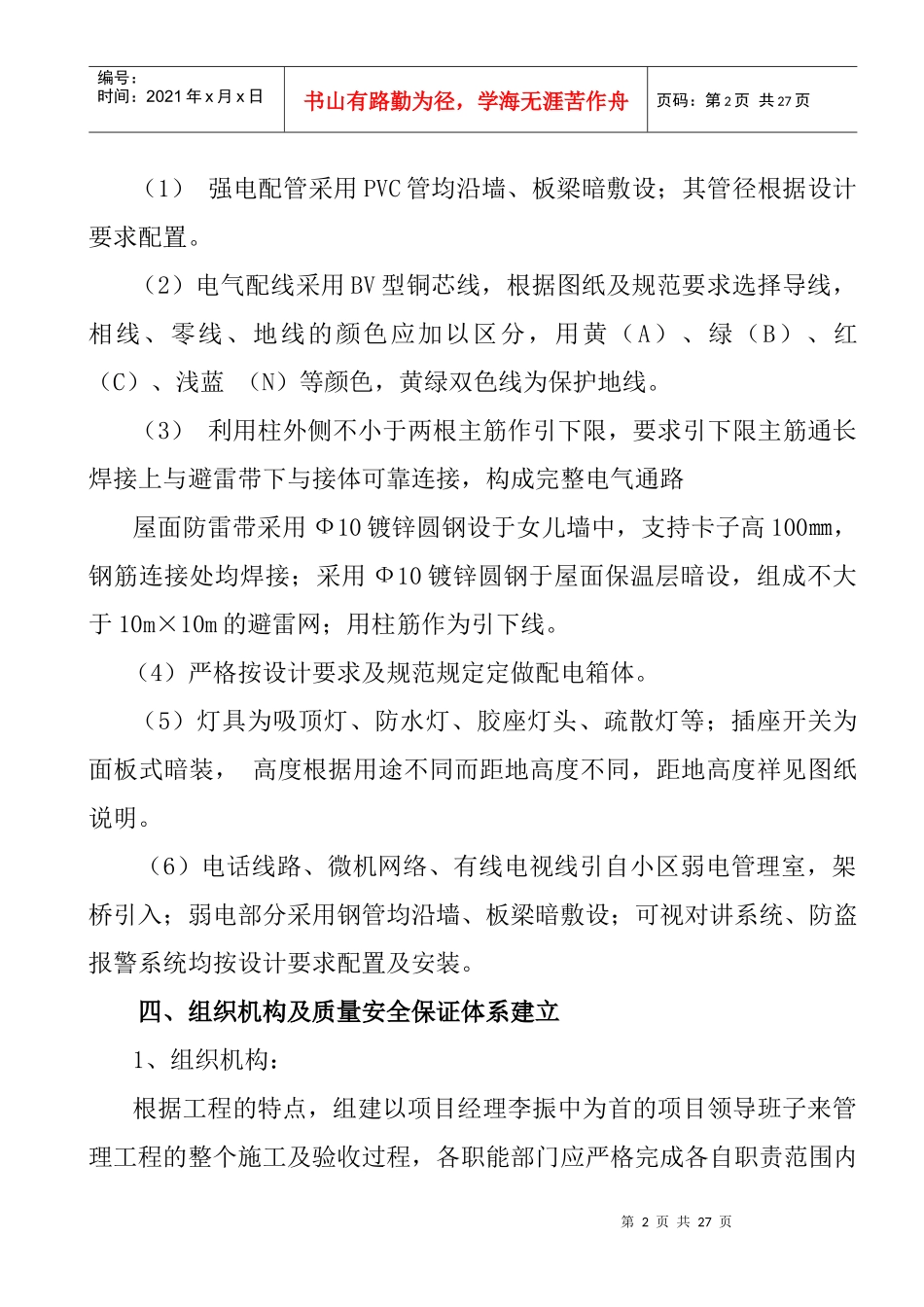

第0页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共27页南坊新区金颐社区A10#楼电气施工组织设计编制人：汪立东审核人：杨美进施工单位：华丰建筑安装工程公司日期：2010年6月3日第一章编制依据及工程概况一、编制依据本工程施工组织设计编制依据临沂市建筑设计研究院提供的全套电第1页共27页第0页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共27页施设计图纸;工程预算文件和资料；工期、质量和成本控制目标；有关的国家方针、政策；主要规范、标准、规程；类似工程施工经验和技术新成果等所编制。二、工程简介：临沂南坊新区金颐社区A10#楼工程，位于临沂市兰山区南坊片区七号路A侧，E号路西侧南坊新区金颐区内，地上十一层，地下一层，结构为剪力墙结构，建筑面积为13762.3平方米，东西长64.492米，南北宽13.2米。本工程由临沂市兰山区南坊街道谢家宅村民委员会投资兴建，由山东省临沂市规划建筑设计研究院设计，由临沂冠宇岩土工程有限公司勘察，临沂市兰山区工程建设监理处，由临沂华丰建筑安装工程公司承建。开工时间为2010年6月18日，竣工时间为年月日。2、质量目标（1）合同范围内的全部工程的所有使用功能符合设计或变更图纸要求。安装工程达到合格标准。（2）所有隐蔽工程必须经顾客代表和监理部门验收合格。（3）卫生间、厨房、屋面的各管道周围不渗漏。（4）水、电安装工程保修期为2年。三、电气工程简介：工程内容：本工程有供配电、防雷、接地安全、有线电视系统、综合布线系统、火灾消防报警系统、楼宇对讲系统等七个分部系统。第2页共27页第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共27页（1）强电配管采用PVC管均沿墙、板梁暗敷设；其管径根据设计要求配置。（2）电气配线采用BV型铜芯线，根据图纸及规范要求选择导线，相线、零线、地线的颜色应加以区分，用黄（A）、绿（B）、红（C）、浅蓝（N）等颜色，黄绿双色线为保护地线。（3）利用柱外侧不小于两根主筋作引下限，要求引下限主筋通长焊接上与避雷带下与接体可靠连接，构成完整电气通路屋面防雷带采用Ф10镀锌圆钢设于女儿墙中，支持卡子高100㎜，钢筋连接处均焊接；采用Ф10镀锌圆钢于屋面保温层暗设，组成不大于10m×10m的避雷网；用柱筋作为引下线。（4）严格按设计要求及规范规定定做配电箱体。（5）灯具为吸顶灯、防水灯、胶座灯头、疏散灯等；插座开关为面板式暗装，高度根据用途不同而距地高度不同，距地高度祥见图纸说明。（6）电话线路、微机网络、有线电视线引自小区弱电管理室，架桥引入；弱电部分采用钢管均沿墙、板梁暗敷设；可视对讲系统、防盗报警系统均按设计要求配置及安装。四、组织机构及质量安全保证体系建立1、组织机构：根据工程的特点，组建以项目经理李振中为首的项目领导班子来管理工程的整个施工及验收过程，各职能部门应严格完成各自职责范围内第3页共27页第2页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共27页的工作，并具体落实施工现场的各项工作。如下表2、根据《质量手册》的规定，建立项目质量管理保证体系，其体系图如下：项目机构人员情况表：序号姓名性别年龄职务职称学历1杨美进男55项目经理助工大专2刘升庆男24施工队长施工员中专3杨思礼男50主管材料材料员初中4张俊和男50安全员助工初中5张俊和男50质检员助工初中6汪立东男48技术员技术员初中7叶景平男49机管员机管员初中8马忠英女29资料员资料员中专第4页共27页第3页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共27页项目质量管理体系图：项目经理杨美进工程施工负责人刘升庆单位工程技术负责人汪立东材料员杨思礼技术员汪立东资料员马忠英质检员张俊和乾安全员张俊和机管员叶景平第5页共27页第4页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共27页`安全保证体系网络图总公司经理:刘艳艳分管经理:王庆宇施工班组第6页共27页第5页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共27页`...
