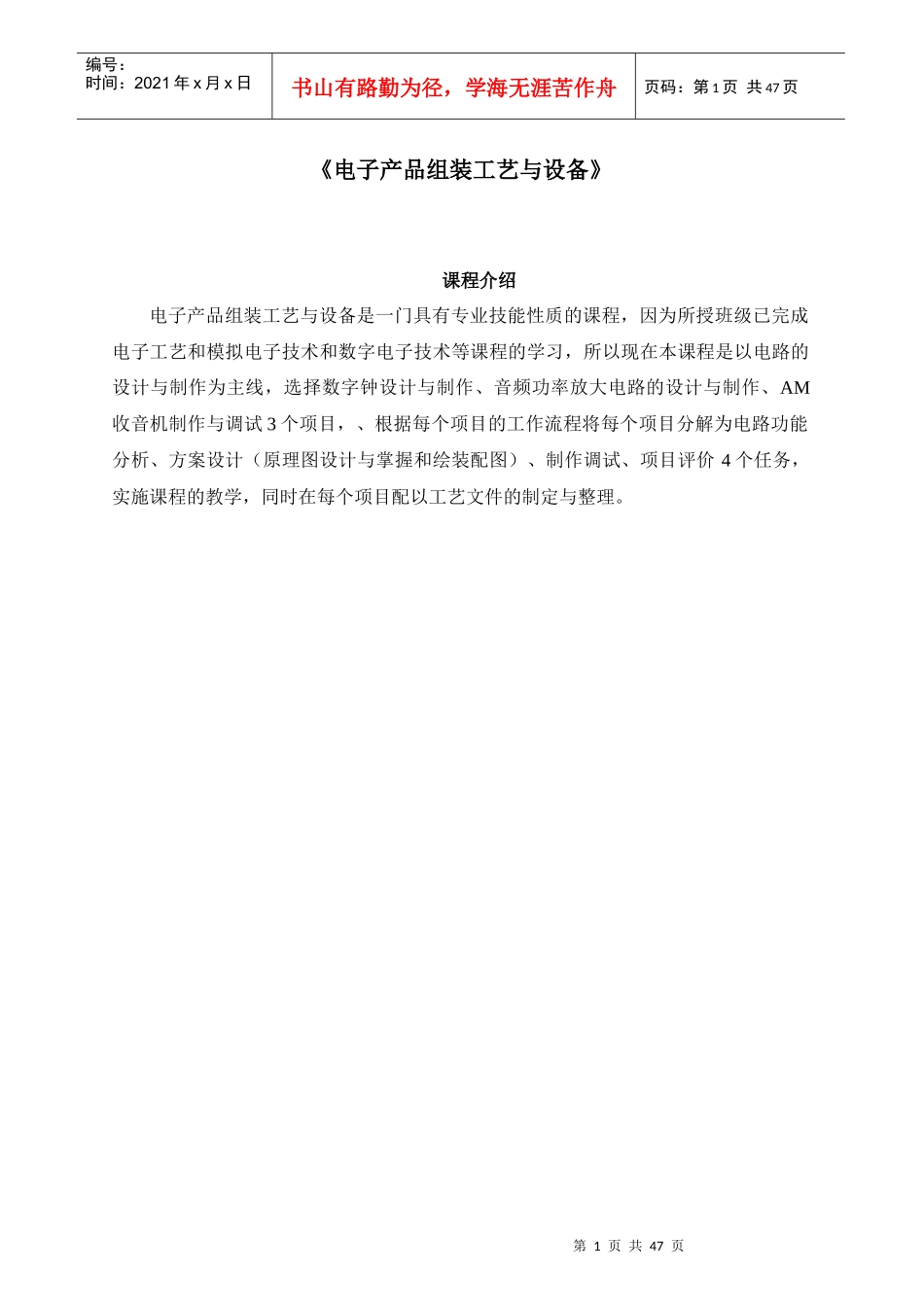

第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共47页《电子产品组装工艺与设备》课程介绍电子产品组装工艺与设备是一门具有专业技能性质的课程，因为所授班级已完成电子工艺和模拟电子技术和数字电子技术等课程的学习，所以现在本课程是以电路的设计与制作为主线，选择数字钟设计与制作、音频功率放大电路的设计与制作、AM收音机制作与调试3个项目，、根据每个项目的工作流程将每个项目分解为电路功能分析、方案设计（原理图设计与掌握和绘装配图）、制作调试、项目评价4个任务，实施课程的教学，同时在每个项目配以工艺文件的制定与整理。第2页共47页第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共47页项目一：数字钟的设计与制作1.教学安排1.1项目目标数字电子钟是一个特别实用的产品，试设计与制作一数字钟，计数器部分采用74LS290或其它的计数器，译码器采用74LS247，显示部分用数码管；秒、分采用60进制，时采用24进制；信号源部分采用555定时器设计的秒脉冲发生电路等脉冲产生电路。1.2项目任务电路功能分析绘装原理图与装配图电路制作调试项目评价1.3学生知识与能力准备复习数字电子技术中N进制计数器设计，秒脉冲发生器设计。复习数字集成电路的使用学会根据故障现象分析与排除电路故障1.4教学过程资讯N进制计数器设计，秒脉冲发生器设计。数字集成电路的使用学生课外查找相关资料进行资讯的学习。计划、决策学生根据项目描述的要求，组内讨论进行方案设计：老师对各组的设计方案进行点评，确定最优方案；根据原理框图，画出详细的原理图；查阅资料，画出数字钟的原理框图，并画出电路装配图；对电路中元器件的参数正确估算。电路组装与调试根据电路原理图画出装配图；第3页共47页第2页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共47页编制工艺文件；进行电路组装；电路通电后，进行相关参数的测试；老师：在学生进行项目作品组装时不断地进行巡视，对出现的故障，和学生一道进行故障分析，教会学生分析电路，查找问题。检查与评估能回答老师提出本项目的问题；独立对电路进行调试及功能验证；会整理文档资料；按格式撰写项目报告。2.授课过程2.1任务一:资讯2.2任务二:方案设计（1）总体框图图9数字钟设计框图（2）单元电路设计①秒脉冲发生器电路设计第4页共47页第3页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共47页图10秒脉冲发生器电路本电路产生信号的周期T=0.7(R1+2R2)*C(s)②60进制分、秒部分电路设计图1160进制计数、译码和显示电路60进制计数器的设计原理：当低位片输入CP第十个下降沿到来的时候，该计数器归零，进位端Q3向十位计数器输入一个进位信号。当第60个脉冲到来时，低位片计数器的状态为1001，高位片的计数器状态为0101。此时将低位片置0和置9端相连接地，将低位片接成十进制计数器。连接时注意将所有电源VCC接+5V电源，所有地端即GND连在一起接电源负极。级联从Q3引出，给高位片CP0。③24进制电路的设计74LS290VCCGNDQ3Q0Q1Q2R0AR0BS9AS9BCP0CP174LS290VCCGNDQ3Q0Q1Q2R0AR0BS9AS9BCP0CP174LS247A3A2A1A0D6D5D4D3D2D1D0VCCGND74LS247A3A2A1A0D6D5D4D3D2D1D0VCCGNDdcbaVCCGNDefgdcbaVCCGNDefgGNDVCC第5页共47页第4页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共47页图1224进制计数、译码和显示电路24进制计数器的设计原理：类似60进制，清零代码设为00100100，将低位片的Q2和高位片的Q1通过一个与门与两片的置0端相连。（3）总原理电路的设计总电路的设计原理：通过555定时器设计秒脉冲电路，也可以通过RC环形振荡器产生一个频率很大的的矩形波，通过14级串行分频器分频将其频率变为1HZ，即周期为1S的矩形波，从而提供给秒计数器的脉冲。要求将信号源和分频器画上，秒与分，分与时之间的进位应从每个高位片的Q2引出。74LS290VCCGNDQ3Q0Q1Q2R0AR0BS9AS9BCP0CP174LS290VCCGNDQ3Q0Q1Q2R0AR0BS9AS9BCP0CP174LS247A3A2A1A0D6D5D4D...
