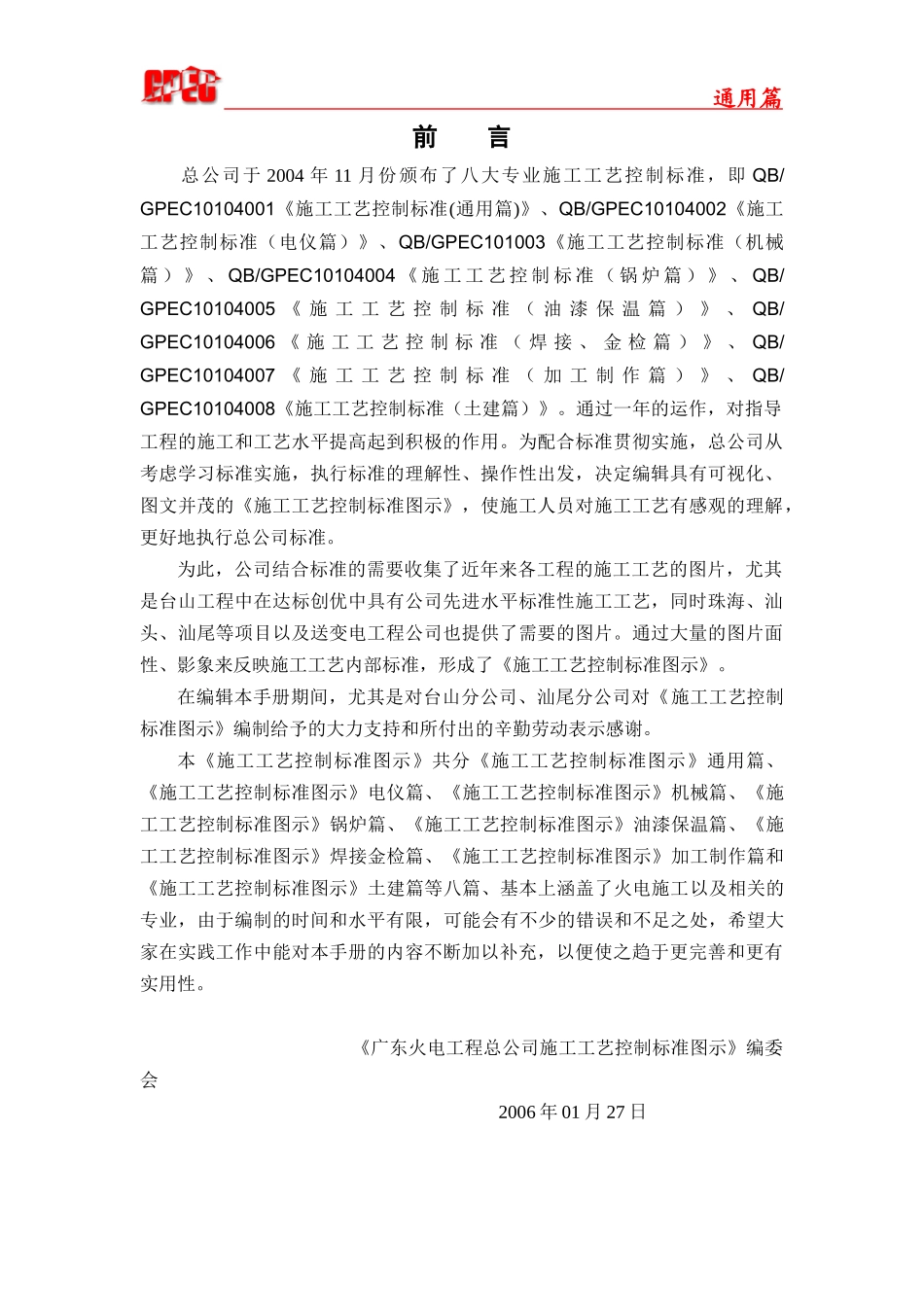

施工工艺控制标准图示通用篇广东火电工程总公司仅供内部使用第1卷通用篇前言总公司于2004年11月份颁布了八大专业施工工艺控制标准，即QB/GPEC10104001《施工工艺控制标准(通用篇)》、QB/GPEC10104002《施工工艺控制标准（电仪篇）》、QB/GPEC101003《施工工艺控制标准（机械篇）》、QB/GPEC10104004《施工工艺控制标准（锅炉篇）》、QB/GPEC10104005《施工工艺控制标准（油漆保温篇）》、QB/GPEC10104006《施工工艺控制标准（焊接、金检篇）》、QB/GPEC10104007《施工工艺控制标准（加工制作篇）》、QB/GPEC10104008《施工工艺控制标准（土建篇）》。通过一年的运作，对指导工程的施工和工艺水平提高起到积极的作用。为配合标准贯彻实施，总公司从考虑学习标准实施，执行标准的理解性、操作性出发，决定编辑具有可视化、图文并茂的《施工工艺控制标准图示》，使施工人员对施工工艺有感观的理解，更好地执行总公司标准。为此，公司结合标准的需要收集了近年来各工程的施工工艺的图片，尤其是台山工程中在达标创优中具有公司先进水平标准性施工工艺，同时珠海、汕头、汕尾等项目以及送变电工程公司也提供了需要的图片。通过大量的图片面性、影象来反映施工工艺内部标准，形成了《施工工艺控制标准图示》。在编辑本手册期间，尤其是对台山分公司、汕尾分公司对《施工工艺控制标准图示》编制给予的大力支持和所付出的辛勤劳动表示感谢。本《施工工艺控制标准图示》共分《施工工艺控制标准图示》通用篇、《施工工艺控制标准图示》电仪篇、《施工工艺控制标准图示》机械篇、《施工工艺控制标准图示》锅炉篇、《施工工艺控制标准图示》油漆保温篇、《施工工艺控制标准图示》焊接金检篇、《施工工艺控制标准图示》加工制作篇和《施工工艺控制标准图示》土建篇等八篇、基本上涵盖了火电施工以及相关的专业，由于编制的时间和水平有限，可能会有不少的错误和不足之处，希望大家在实践工作中能对本手册的内容不断加以补充，以便使之趋于更完善和更有实用性。《广东火电工程总公司施工工艺控制标准图示》编委会2006年01月27日通用篇通用篇目录1范围............................................................................................................................22管道安装施工工艺控制标准.......................................................................................23支吊架制作与安装....................................................................................................204阀门、法兰安装........................................................................................................255管道清洁度管理........................................................................................................311范围QB/GPEC10104001-20061通用篇本标准适用于广东火电公司内部各分子公司和项目工程点。2管道安装施工工艺控制标准2.1管道、管材进场前的一般检验要求：2.1.1管材、管件、管道附件及阀门必须具有制造厂的合格证明书，有关指标应符合现行国家或行业标准。2.1.2管材、管件、管道附件及阀门在使用前应按设计要求核对其规格、材质及技术参数。2.1.3管材、管件、管道附件及阀门在使用前应进行外观检查，其表面要求为：1)无裂纹、缩孔、夹渣、粘砂、折迭、漏焊、重皮等缺陷；2)表面应光滑，不允许有尖锐划痕；3)凹陷深度不超过1.5mm，凹陷最大尺寸不应大于管子周长的5%，且不大于40mm。2.1.4管材(GB3087-82)在使用前必须对其外径进行核查，允许范围为：φ＜159时为+1.25%～－1.25%；φ＞159时为+1.25%～－1.5%。2.1.5管材(GB3087-82)在使用前必须对其厚度进行核查，允许范围为：δ≤20时为+12.5%～－15%；δ＞20时为+12.5%～－12.5%。2.1.6中、低合金钢管材、管件、管道附件及阀门在使用前，应逐件进行光谱复查，并作出材质标记。2.1.7设计压力大于0.1MPa的有缝管子使用前，应检查其焊缝检验报告。2.1.8用于高压管道的中、低合金钢管材应进行不少于3个断面的测厚检验并作记录。2.1.9检验合格的钢管应按材质...
