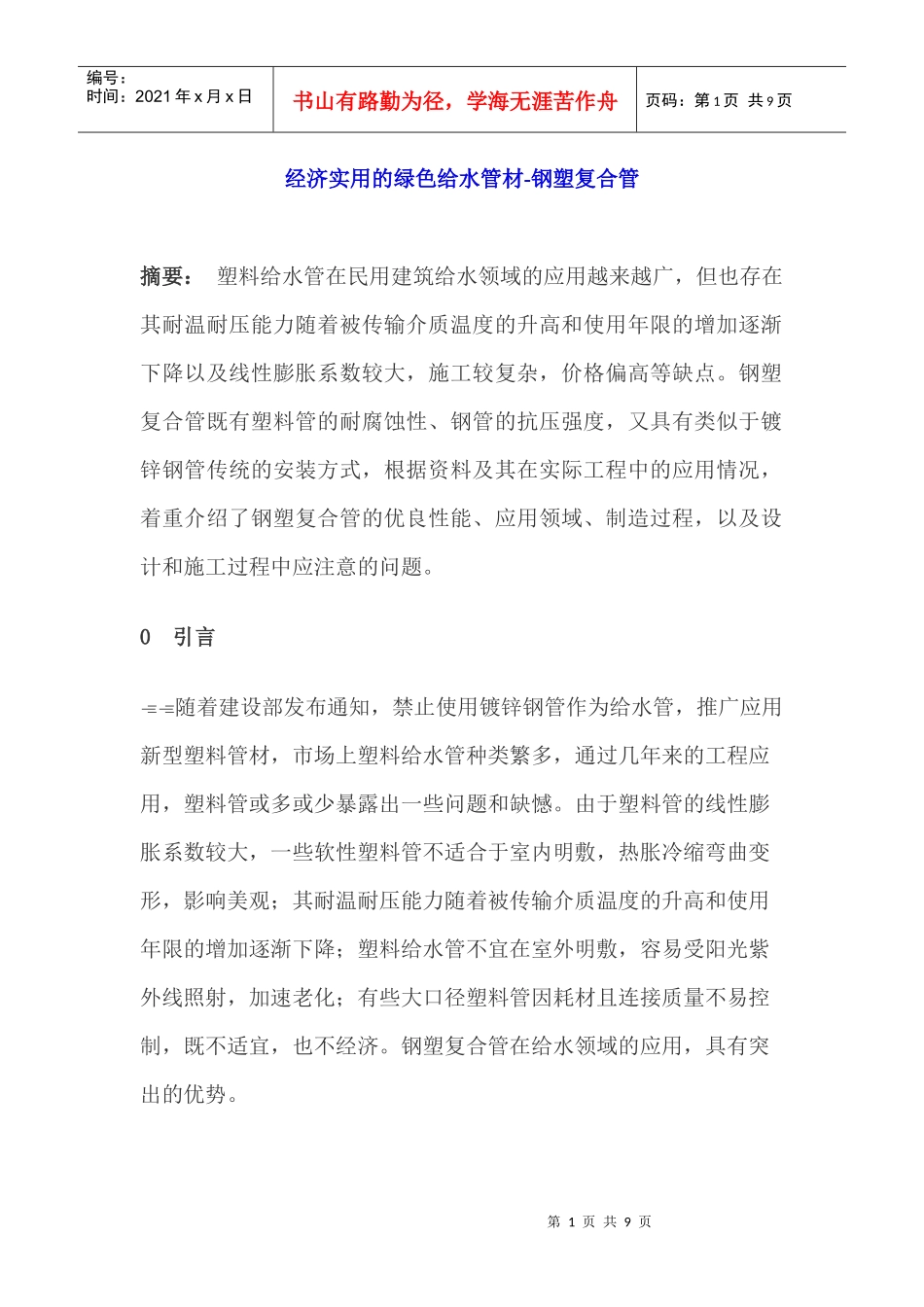

第1页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共9页经济实用的绿色给水管材-钢塑复合管摘要:塑料给水管在民用建筑给水领域的应用越来越广,但也存在其耐温耐压能力随着被传输介质温度的升高和使用年限的增加逐渐下降以及线性膨胀系数较大,施工较复杂,价格偏高等缺点。钢塑复合管既有塑料管的耐腐蚀性、钢管的抗压强度,又具有类似于镀锌钢管传统的安装方式,根据资料及其在实际工程中的应用情况,着重介绍了钢塑复合管的优良性能、应用领域、制造过程,以及设计和施工过程中应注意的问题。0引言随着建设部发布通知,禁止使用镀锌钢管作为给水管,推广应用新型塑料管材,市场上塑料给水管种类繁多,通过几年来的工程应用,塑料管或多或少暴露出一些问题和缺憾。由于塑料管的线性膨胀系数较大,一些软性塑料管不适合于室内明敷,热胀冷缩弯曲变形,影响美观;其耐温耐压能力随着被传输介质温度的升高和使用年限的增加逐渐下降;塑料给水管不宜在室外明敷,容易受阳光紫外线照射,加速老化;有些大口径塑料管因耗材且连接质量不易控制,既不适宜,也不经济。钢塑复合管在给水领域的应用,具有突出的优势。第2页共9页第1页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共9页钢塑复合管在发达国家已比较成熟,已广泛应用于石油、化工、建筑、造船、通讯、电力和地下输气管道等众多领域,如美国、日本等国的输水管道有80%--90%的管材采用钢塑复合管,是目前替代传统镀锌管的较佳产品,被誉为绿色环保管材。1钢塑复合管及其种类钢塑复合管是世界近年来发展的一种新型管道材料,它以钢管或钢骨架为基体,与各种类型的塑料(如聚丙烯、聚乙烯、聚氯乙烯、聚四氟乙烯等)经复合而成。按基本材料和制造工艺主要有三种:孔网钢带钢塑复合管、钢丝缠绕钢塑复合管、全钢带焊接钢塑复合管;按塑料与基体结合的工艺又可分为衬塑复合钢管和涂塑复合钢管两种。衬塑复合钢管是由镀锌管内壁置一定厚度的塑料(PE、UPVC、PEX等)而成,因而同时具有钢管和塑料管材的优越性。涂塑复合钢管是以普通碳素钢管为基材,内涂或内外均涂塑料粉末,经加温熔融粘合形成。依据用途不同,可分为两种,一种内壁涂敷PE,外镀锌镍合金。另一种内、外壁均涂敷PE。2生产工艺流程图(见图1)3.钢塑复合管的特点第3页共9页第2页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共9页衬塑复合钢管的特点:卫生无毒,符合国家食品卫生标准的要求(GB/T17219);耐腐蚀、不结垢;塑料衬层导热系数低,保温节能;外观豪华,装饰性强,流水阻力小;安装方便,连接安全可靠,无渗漏;耐热抗老化性能好,作为热水管可达80℃。给水钢衬塑复合管主要性能与给水钢涂塑复合管比较类似,对衬塑复合钢管来说,导热系数低,节省了保温与防结露的材料厚度。另外同外管径条件下,过水断面小,水流损失与流速均增大。图1生产工艺流程图价格低廉、优良性能使得钢塑复合管在给水领域应用具有突出的优势,见表1。表1一户一表(进户内)管道工程各项管材造价对比表管材名称钢塑复合管PP—R铝塑复合管薄壁不锈钢管薄壁紫铜管PEX管厚壁紫铜管ABCDEFG第4页共9页第3页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共9页内容压力等级—2.0MPa1.0MPa2.5MPa—1.6MPa—介质—热水高温冷热水—热水—连接方式丝接式热熔式卡套式压缩式氧炔焊式卡套式丝接式造价(元3448456349645864595266027741每户平均(元287380414489496550645比例0.590.780.821.001.021.131.32注:1.D为直销价,E、G按23000元/吨计,其余均参照2001年12期(宁波建筑工程造价信息)发布信息价;2.取费按三类工程,投资乙类计取,每单元多层住宅按12户;3.未计穿墙,穿楼板的套管安装及墙上、地坪开凿管槽费用;未计水表及水表箱。3.钢塑复合管的应用领域第5页共9页第4页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共9页(1)城建给排水系统中冷热水管道;(2)住宅和商业楼宇的给排水系统的冷热水管道;(3)天然气、煤气等输...
