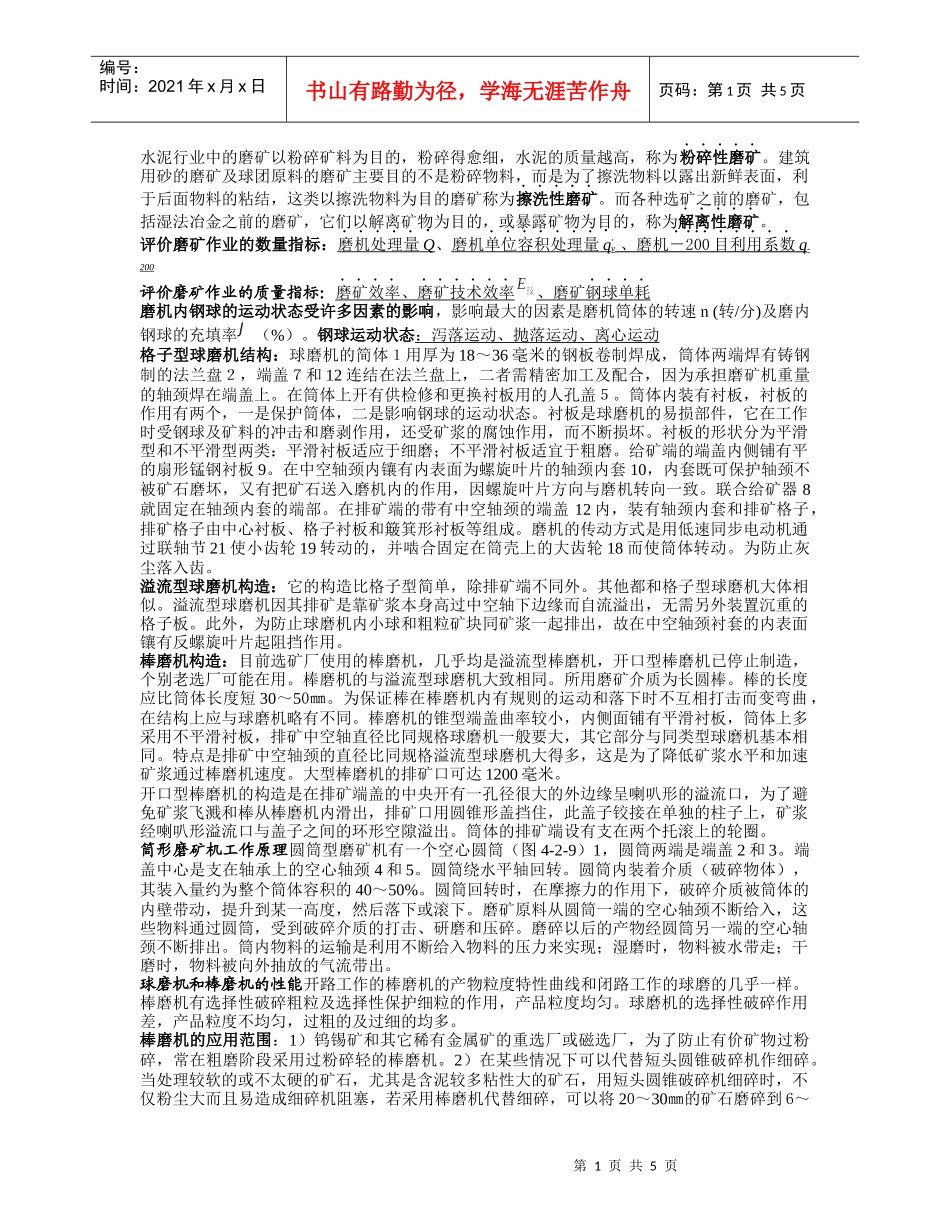

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页水泥行业中的磨矿以粉碎矿料为目的，粉碎得愈细，水泥的质量越高，称为粉碎性磨矿。建筑用砂的磨矿及球团原料的磨矿主要目的不是粉碎物料，而是为了擦洗物料以露出新鲜表面，利于后面物料的粘结，这类以擦洗物料为目的磨矿称为擦洗性磨矿。而各种选矿之前的磨矿，包括湿法冶金之前的磨矿，它们以解离矿物为目的，或暴露矿物为目的，称为解离性磨矿。评价磨矿作业的数量指标：磨机处理量Q、磨机单位容积处理量qv、磨机－200目利用系数q-200评价磨矿作业的质量指标：磨矿效率、磨矿技术效率、磨矿钢球单耗磨机内钢球的运动状态受许多因素的影响，影响最大的因素是磨机筒体的转速n(转/分)及磨内钢球的充填率（%）。钢球运动状态：泻落运动、抛落运动、离心运动格子型球磨机结构：球磨机的简体１用厚为18～36毫米的钢板卷制焊成，筒体两端焊有铸钢制的法兰盘２，端盖７和12连结在法兰盘上，二者需精密加工及配合，因为承担磨矿机重量的轴颈焊在端盖上。在筒体上开有供检修和更换衬板用的人孔盖５。筒体内装有衬板，衬板的作用有两个，一是保护筒体，二是影响钢球的运动状态。衬板是球磨机的易损部件，它在工作时受钢球及矿料的冲击和磨剥作用，还受矿浆的腐蚀作用，而不断损坏。衬板的形状分为平滑型和不平滑型两类：平滑衬板适应于细磨；不平滑衬板适宜于粗磨。给矿端的端盖内侧铺有平的扇形锰钢衬板9。在中空轴颈内镶有内表面为螺旋叶片的轴颈内套10，内套既可保护轴颈不被矿石磨坏，又有把矿石送入磨机内的作用，因螺旋叶片方向与磨机转向一致。联合给矿器8就固定在轴颈内套的端部。在排矿端的带有中空轴颈的端盖12内，装有轴颈内套和排矿格子，排矿格子由中心衬板、格子衬板和簸箕形衬板等组成。磨机的传动方式是用低速同步电动机通过联轴节21使小齿轮19转动的，并啮合固定在筒壳上的大齿轮18而使筒体转动。为防止灰尘落入齿。溢流型球磨机构造：它的构造比格子型简单，除排矿端不同外。其他都和格子型球磨机大体相似。溢流型球磨机因其排矿是靠矿浆本身高过中空轴下边缘而自流溢出，无需另外装置沉重的格子板。此外，为防止球磨机内小球和粗粒矿块同矿浆一起排出，故在中空轴颈衬套的内表面镶有反螺旋叶片起阻挡作用。棒磨机构造：目前选矿厂使用的棒磨机，几乎均是溢流型棒磨机，开口型棒磨机已停止制造，个别老选厂可能在用。棒磨机的与溢流型球磨机大致相同。所用磨矿介质为长圆棒。棒的长度应比筒体长度短30～50㎜。为保证棒在棒磨机内有规则的运动和落下时不互相打击而变弯曲，在结构上应与球磨机略有不同。棒磨机的锥型端盖曲率较小，内侧面铺有平滑衬板，筒体上多采用不平滑衬板，排矿中空轴直径比同规格球磨机一般要大，其它部分与同类型球磨机基本相同。特点是排矿中空轴颈的直径比同规格溢流型球磨机大得多，这是为了降低矿浆水平和加速矿浆通过棒磨机速度。大型棒磨机的排矿口可达1200毫米。开口型棒磨机的构造是在排矿端盖的中央开有一孔径很大的外边缘呈喇叭形的溢流口，为了避免矿浆飞溅和棒从棒磨机内滑出，排矿口用圆锥形盖挡住，此盖子铰接在单独的柱子上，矿浆经喇叭形溢流口与盖子之间的环形空隙溢出。筒体的排矿端设有支在两个托滚上的轮圈。筒形磨矿机工作原理圆筒型磨矿机有一个空心圆筒（图4-2-9）1，圆筒两端是端盖2和3。端盖中心是支在轴承上的空心轴颈4和5。圆筒绕水平轴回转。圆筒内装着介质（破碎物体），其装入量约为整个筒体容积的40～50%。圆筒回转时，在摩擦力的作用下，破碎介质被筒体的内壁带动，提升到某一高度，然后落下或滚下。磨矿原料从圆筒一端的空心轴颈不断给入，这些物料通过圆筒，受到破碎介质的打击、研磨和压碎。磨碎以后的产物经圆筒另一端的空心轴颈不断排出。筒内物料的运输是利用不断给入物料的压力来实现；湿磨时，物料被水带走；干磨时，物料被向外抽放的气流带出。球磨机和棒磨机的性能开路工作的棒磨机的产物粒度特性曲线和闭路工作的球磨的几乎一样。棒磨机有选择性破碎粗粒及选择性保护细粒的作用，产品粒度均匀。球磨机的选择性破碎...
