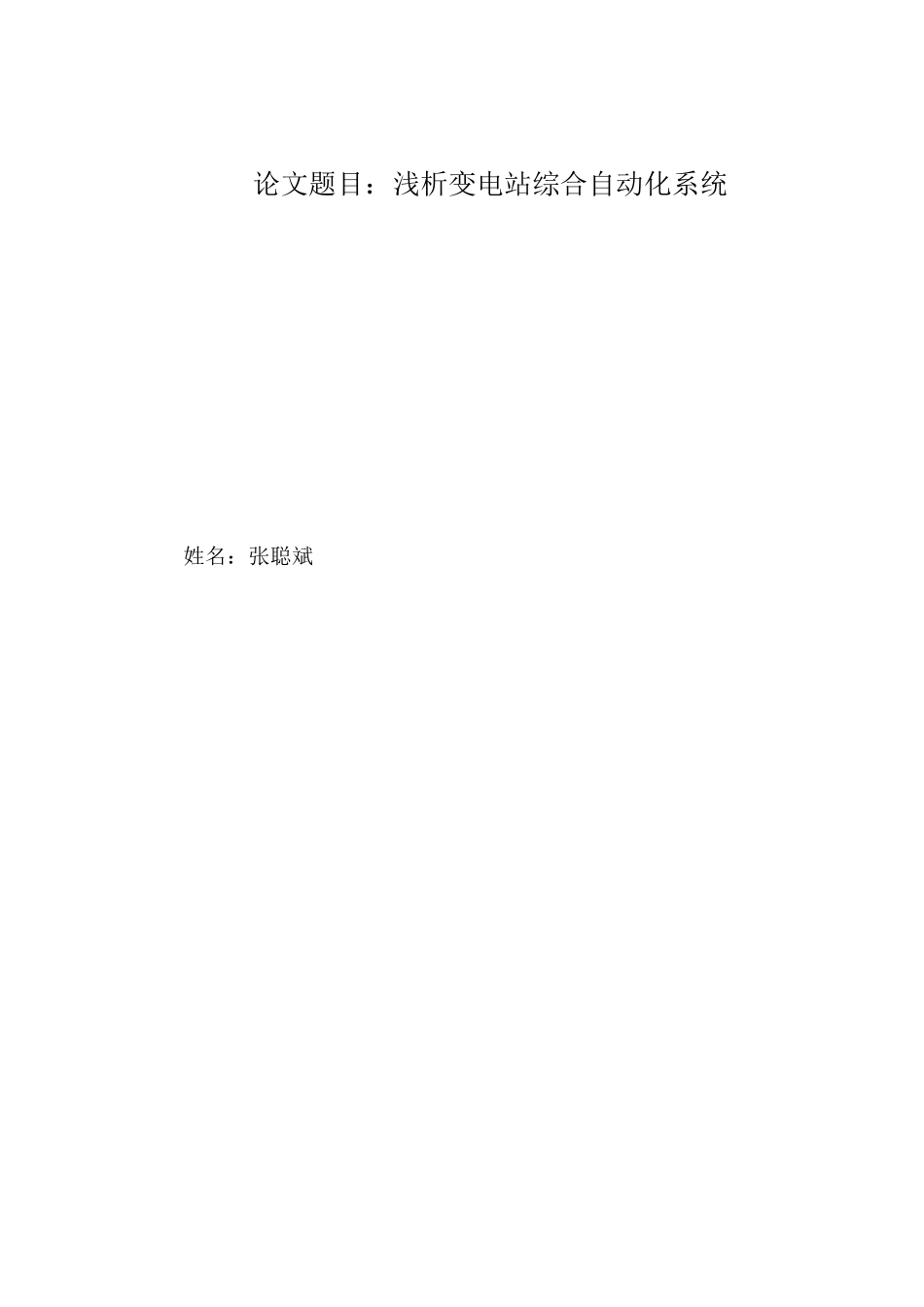

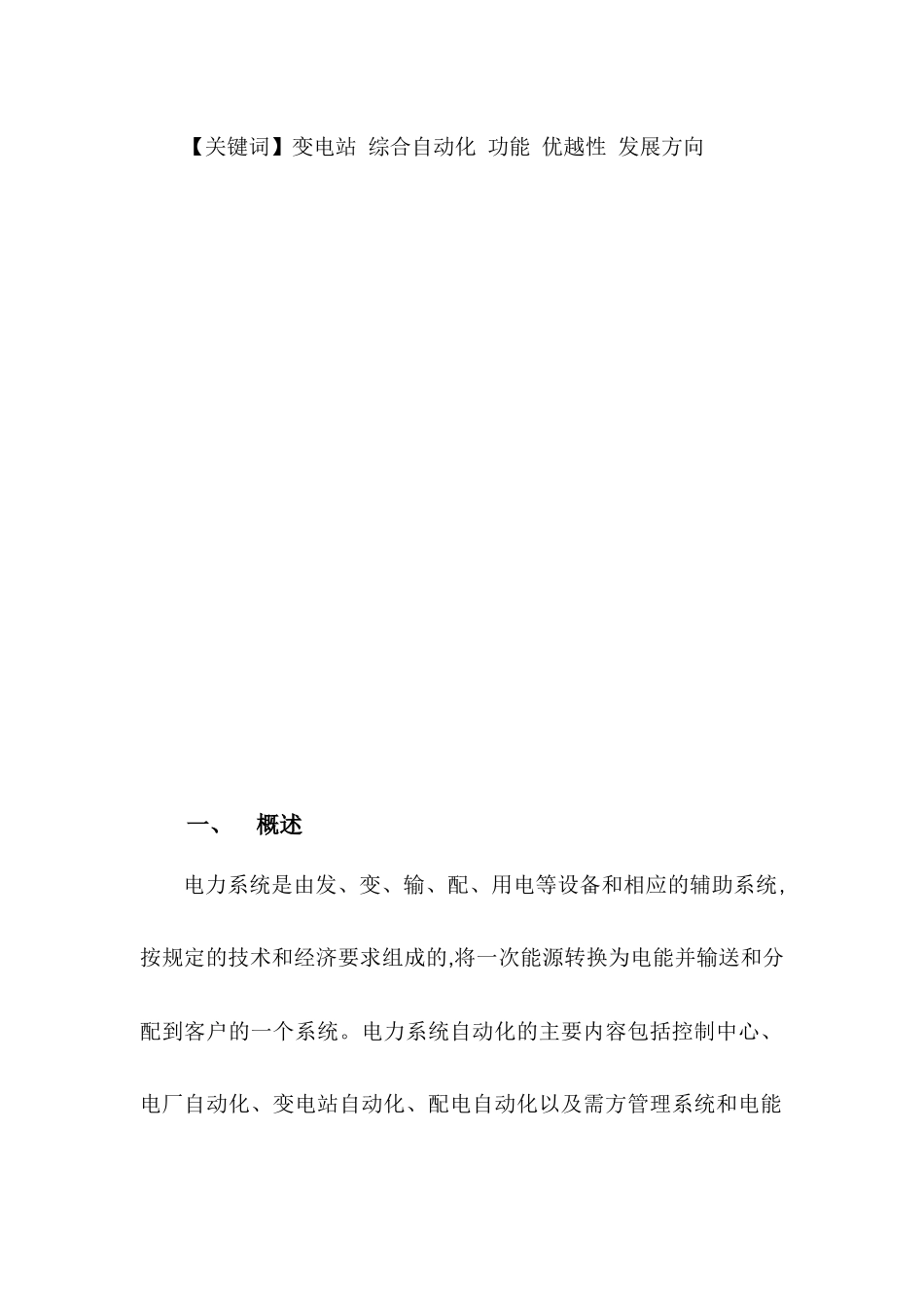

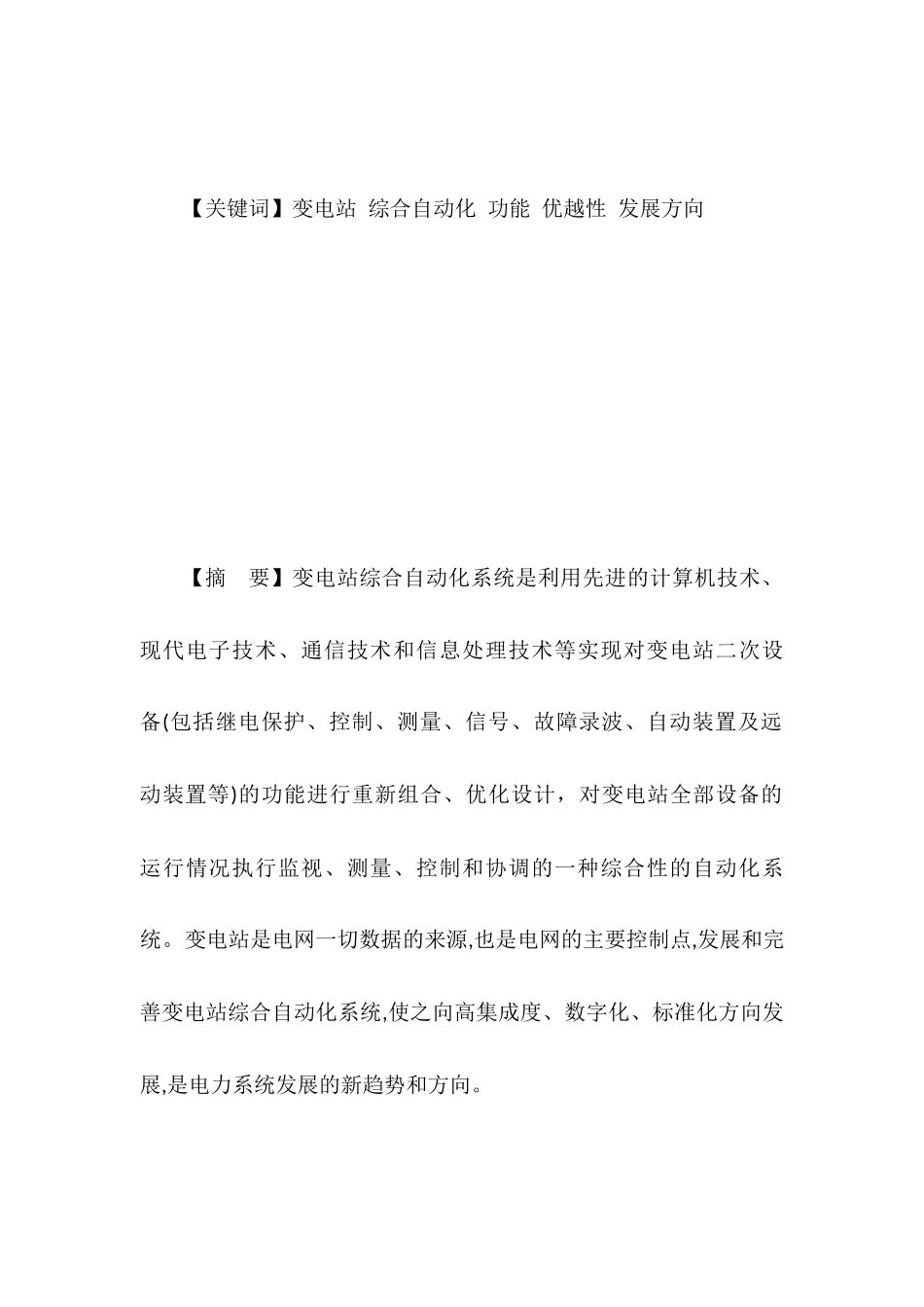

论文题目：浅析变电站综合自动化系统姓名：张聪斌【关键词】变电站综合自动化功能优越性发展方向【摘要】变电站综合自动化系统是利用先进的计算机技术、现代电子技术、通信技术和信息处理技术等实现对变电站二次设备(包括继电保护、控制、测量、信号、故障录波、自动装置及远动装置等)的功能进行重新组合、优化设计，对变电站全部设备的运行情况执行监视、测量、控制和协调的一种综合性的自动化系统。变电站是电网一切数据的来源,也是电网的主要控制点,发展和完善变电站综合自动化系统,使之向高集成度、数字化、标准化方向发展,是电力系统发展的新趋势和方向。【关键词】变电站综合自动化功能优越性发展方向一、概述电力系统是由发、变、输、配、用电等设备和相应的辅助系统,按规定的技术和经济要求组成的,将一次能源转换为电能并输送和分配到客户的一个系统。电力系统自动化的主要内容包括控制中心、电厂自动化、变电站自动化、配电自动化以及需方管理系统和电能交易系统。变电站是电力系统中不可缺少的重要环节,担负着电能转换和电能，新分配的繁重任务,对电网的安全和经济运行起着举足轻重的作用。1.1变电站分类变电站按电压等级可分为特高压、超高压、高压及中低压四种类型;变电站按在电网中的地位可分为枢纽站、终端站和中转站三种类型;变电站按控制方式可分为集控站(又称基地站)和受控站(又称子站);变电站按运行模式可分为有人值班和无人值守。1.2变电站自动化系统的定义变电站自动化是将变电站的二次设备(包括测量仪表、信号系统、继电保护、自动装置和远动装置等)经过功能的组合和优化设计,利用先进的计算机技术、现代电子技术、通信技术和信号处理技术,实现对全变电站的主要设备和输、配电线路的门动测量、监控和微机保护，以及与调度控制中心通信等综合性的自动化功能。1.3变电站实现综合自动化的优越性1.3.1提高供电质量,提高电压合格率由于在变电站综合自动化系统中包括电压、无功自动控制功能,故对于具备有载调压变压器和无功补偿电容器的变电站可以大大提高电压合格率,保证电力系统主要设备和各种电器设备的安全,使无功潮流合理,降低网损,节约电能损耗。1.3.2提高变电站的安全、可靠运行水平变电站综合自动化系统中的各子系统,绝大多数都是由微机组成,它们多数具有故障诊断功能。且微机保护装置和微机型自动装置具有故障自诊断功能,这是当今综合自动化系统比常规的自动装置或四遥装置的突出特点,使采用综合自动化系统的变电站一、二次设备的可靠性大大提高。1.3.3提高电力系统的运行、管理水平变电站实现自动化后,监视、测量、记录、抄表等工作都由计算机来完成,既提高了测量的精度,又避免了人为干预,大大提高运行管理水平。二、变电站综合自动化的功能2.1继电保护功能变电站综合自动化系统要具备常规变电站系统保护及元件保护设备的全部功能,而且要独立于监控系统,该系统网各软、硬件发生故障退出运行时,继电保护单元仍然正常运行。微机保护除了具有的继电保护功能外,还包括:(1)模拟量的显示功能。系统应能显示电流、电压、有功、无功、电度等模拟量参数,当通信网退出运行时仍能满足运行监视。(2)故障记录功能。系统能显示故障时间、电流、电压大小、开关变位、保护动作状态等。(3)能储存多套定值,并能修改定值和显示定值。(4)与监控系统通信,能接收监控系统命令,选择并修改定值,发送故障信息、保护动作情况、当时整定值及自诊断信号等。除当地外,还需实现远方查询和整定保护定值,此功能还具有远方/就地闭锁,操作权限闭锁等措施。(5)系统内各插件具有自诊断功能。2.2信息采集功能分布式自动化系统的变电站,信息由间隔层I/O单元采集。常规四遥功能的变电站,信息由RTU采集。电能量的采集宜用单独的电能量采集装置。系统对安全运行中必要的信息进行采集,主要包括以下几个方面。2.2.1遥测量(1)主变压器:各侧的有功功率、无功功率、电流,主变压器上层油温等模拟量,模拟量均采用交流采样,以提高精度。(2)线路:有功功率、无功功率、电流。(3)母线分段断路器相电流。(4)母线:母线电压、零序电压。(5)电容器:无功功率、电流。(6)消弧线圈零序电流。(7)直流系统:浮充电压、蓄...
