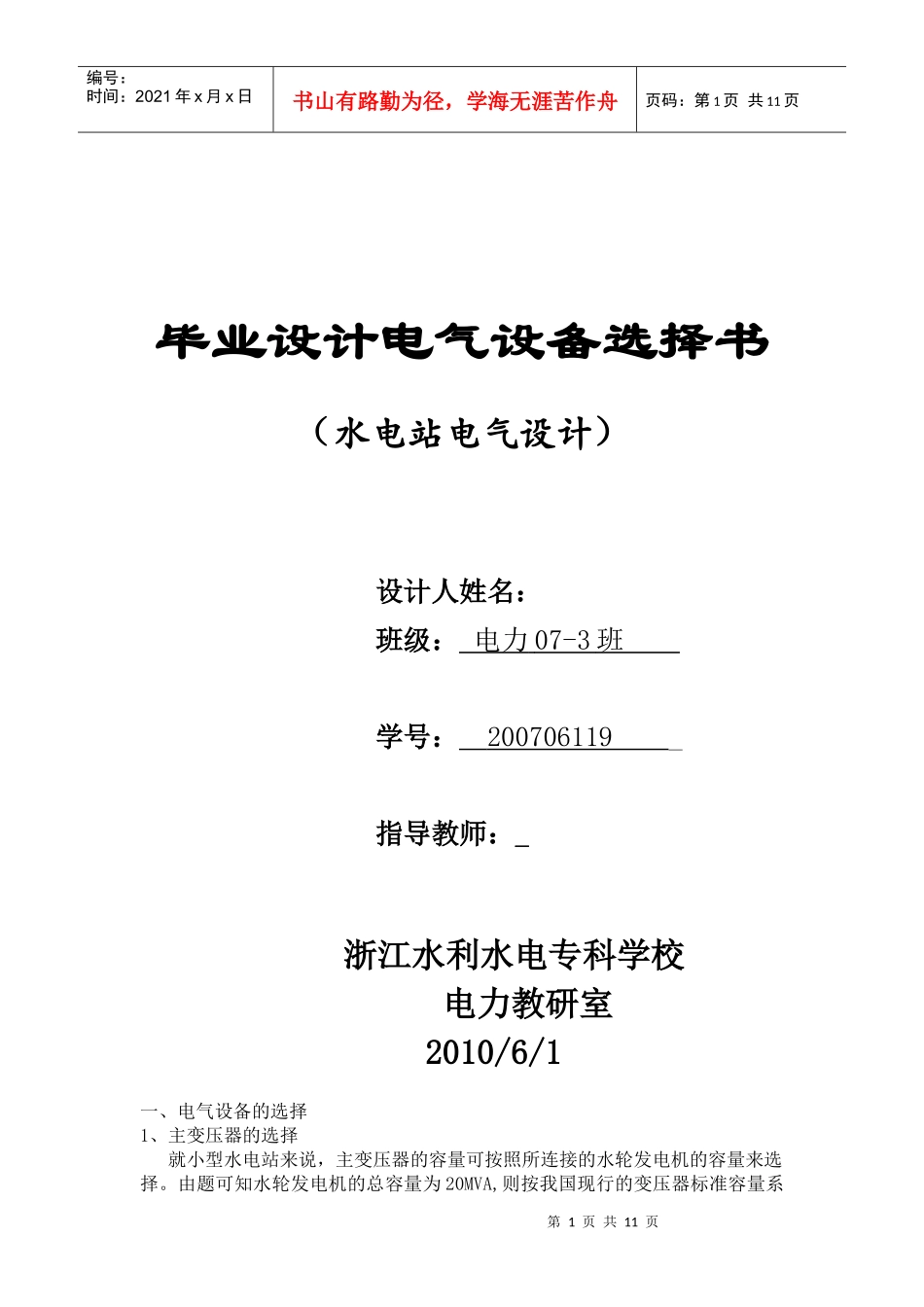

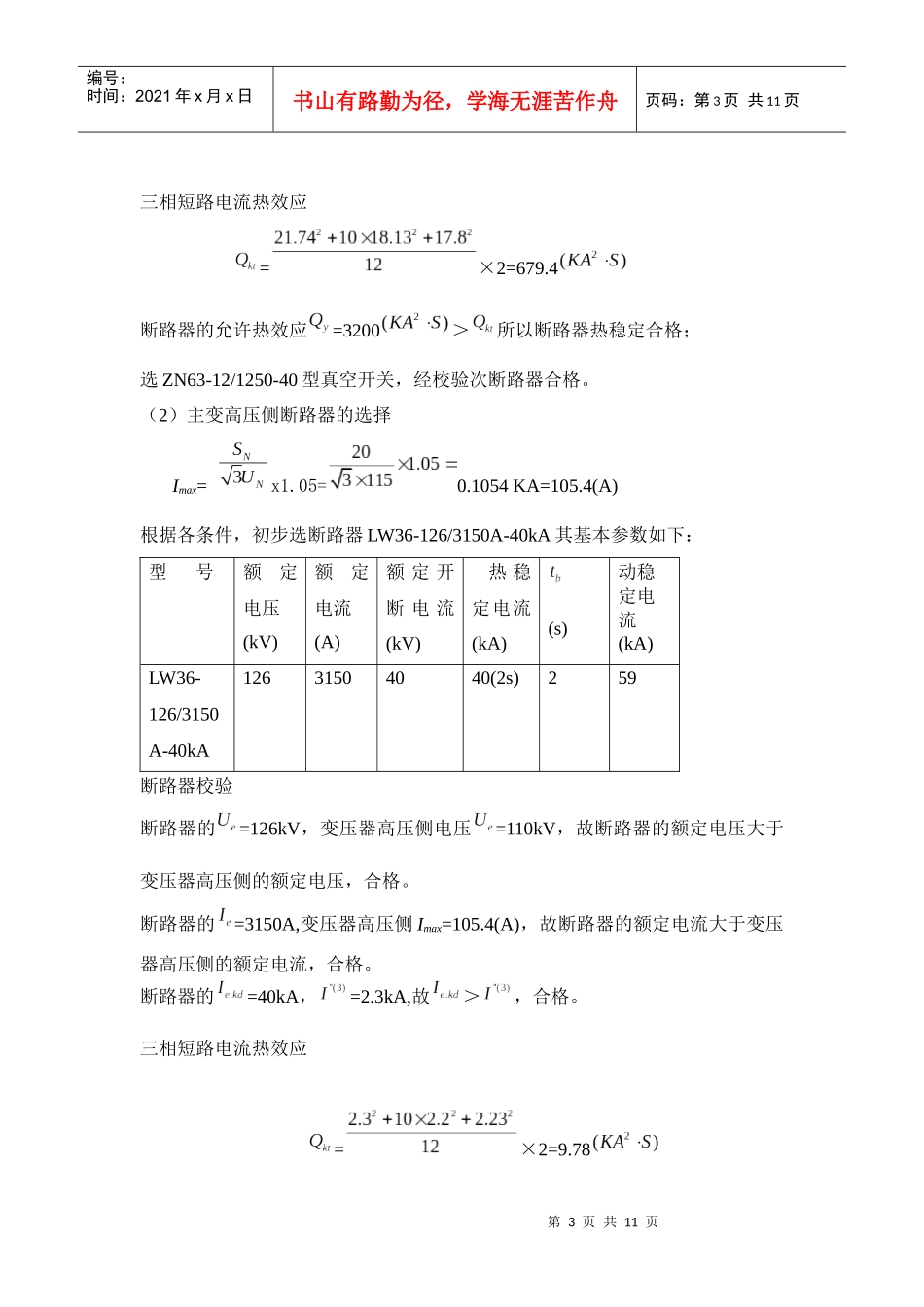

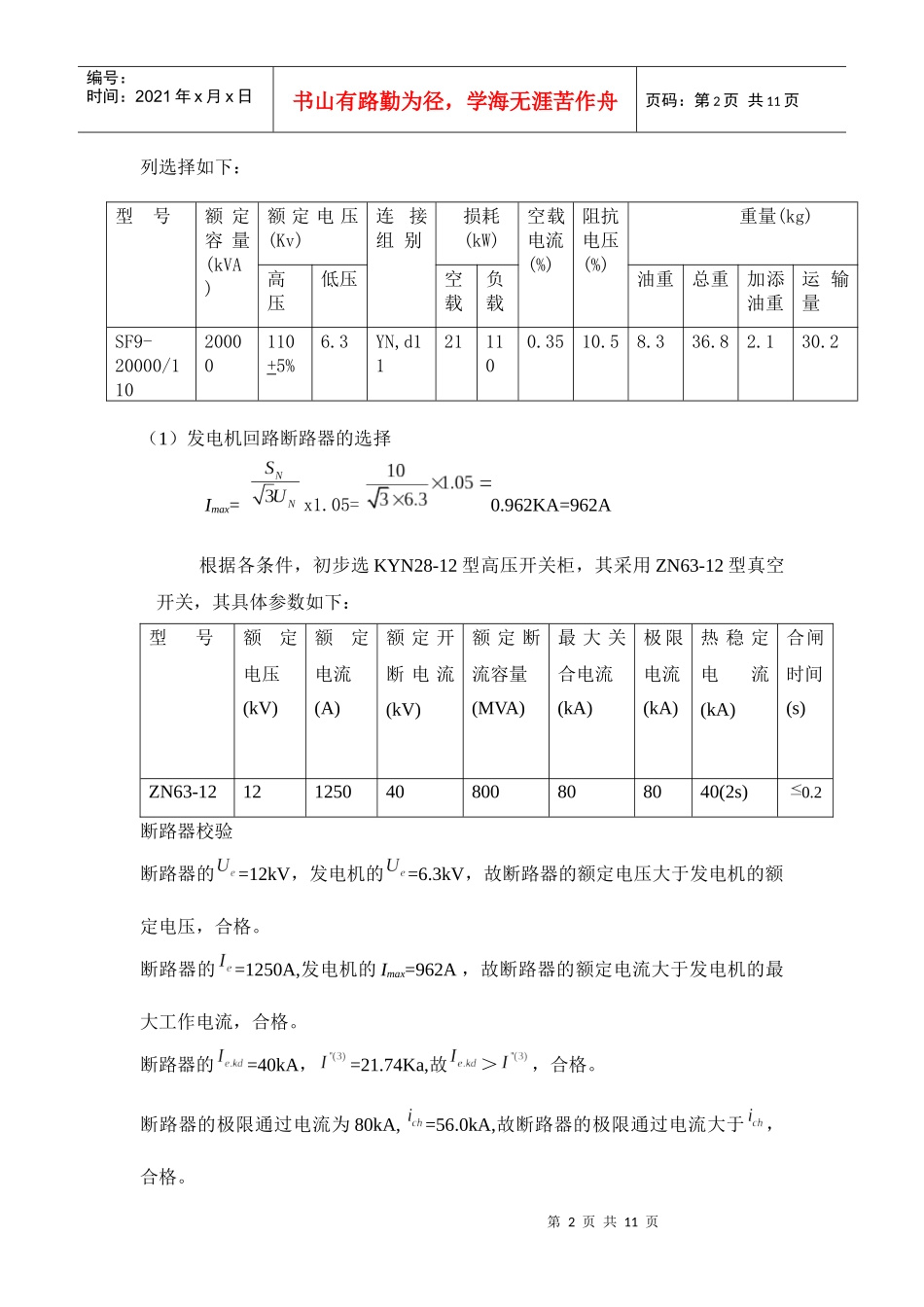

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页毕业设计电气设备选择书（水电站电气设计）设计人姓名：班级：电力07-3班学号：200706119_指导教师：_浙江水利水电专科学校电力教研室2010/6/1一、电气设备的选择1、主变压器的选择就小型水电站来说，主变压器的容量可按照所连接的水轮发电机的容量来选择。由题可知水轮发电机的总容量为20MVA,则按我国现行的变压器标准容量系第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页列选择如下：型号额定容量(kVA)额定电压(Kv)连接组别损耗(kW)空载电流(%)阻抗电压(%)重量(kg)高压低压空载负载油重总重加添油重运输量SF9-20000/11020000110+5%6.3YN,d11211100.3510.58.336.82.130.2（1）发电机回路断路器的选择Imax=x1.05=0.962KA=962A根据各条件，初步选KYN28-12型高压开关柜，其采用ZN63-12型真空开关，其具体参数如下：型号额定电压(kV)额定电流(A)额定开断电流(kV)额定断流容量(MVA)最大关合电流(kA)极限电流(kA)热稳定电流(kA)合闸时间(s)ZN63-1212125040800808040(2s)0.2断路器校验断路器的=12kV，发电机的=6.3kV，故断路器的额定电压大于发电机的额定电压，合格。断路器的=1250A,发电机的Imax=962A，故断路器的额定电流大于发电机的最大工作电流，合格。断路器的=40kA，=21.74Ka,故＞，合格。断路器的极限通过电流为80kA,=56.0kA,故断路器的极限通过电流大于，合格。第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页三相短路电流热效应=×2=679.4断路器的允许热效应=3200＞所以断路器热稳定合格；选ZN63-12/1250-40型真空开关，经校验次断路器合格。（2）主变高压侧断路器的选择Imax=x1.05=0.1054KA=105.4(A)根据各条件，初步选断路器LW36-126/3150A-40kA其基本参数如下：型号额定电压(kV)额定电流(A)额定开断电流(kV)热稳定电流(kA)(s)动稳定电流(kA)LW36-126/3150A-40kA12631504040(2s)259断路器校验断路器的=126kV，变压器高压侧电压=110kV，故断路器的额定电压大于变压器高压侧的额定电压，合格。断路器的=3150A,变压器高压侧Imax=105.4(A)，故断路器的额定电流大于变压器高压侧的额定电流，合格。断路器的=40kA，=2.3kA,故＞，合格。三相短路电流热效应=×2=9.78第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页断路器的允许热效应=3200＞所以断路器热稳定合格；断路器的动稳定电流=59kA，,=5.86kA,＞,动稳定满足要求；选LW36-126/3150A-40kA型断路器，经校验次断路器合格。（3）主变低压侧断路器的选择Imax=x1.05=1924A根据各条件，初步选断路器断路器ZN63-12/3150－40其基本参数如下：型号额定电压(kV)额定电流(A)额定开断电流(kV)热稳定电流(kA)(s)动稳定电流(kA)断路器ZN63-12/3150－401231504040(2s)265断路器校验断路器的=12kV，变压器低压侧电压=6.3kV，故断路器的额定电压大于变压器低压侧的额定电压，合格。断路器的=3150A,变压器低压侧Imax=1924(A)，故断路器的额定电流大于变压器低压侧的额定电流，合格。断路器的=40kA，=21.74kA,故＞，合格。三相短路电流热效应=×2=679.4第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页断路器的允许热效应=3200＞所以断路器热稳定合格；断路器的动稳定电流=65kA，,=56.0kA,＞,动稳定满足要求；选型断路器ZN63-12/3150－40，经校验次断路器合格。（4）主变低压侧隔离开关的选择Imax=x1.05=1.925KA=1924A根据各条件，初步选GN22-12/3150-50，其具体参数如下：型号额定电压（kV）额定电流（A）热稳定电流（kA）峰值电流（kA）GN22-12/3150-5012315050（4s）125隔离开关校验隔离开关的=12kV，变压器低压侧电压=6.3kV，故隔离开关的额定电压大于主变低压侧的额定电压，合格。断路器的=3150A,变压器低压侧Imax=1924(A)，故断路器的额定电流大于变压器低压侧的额定电流，合格。三相短路电流热效应=×2=679.4断路器的允许热效应=10000＞所以断路...
