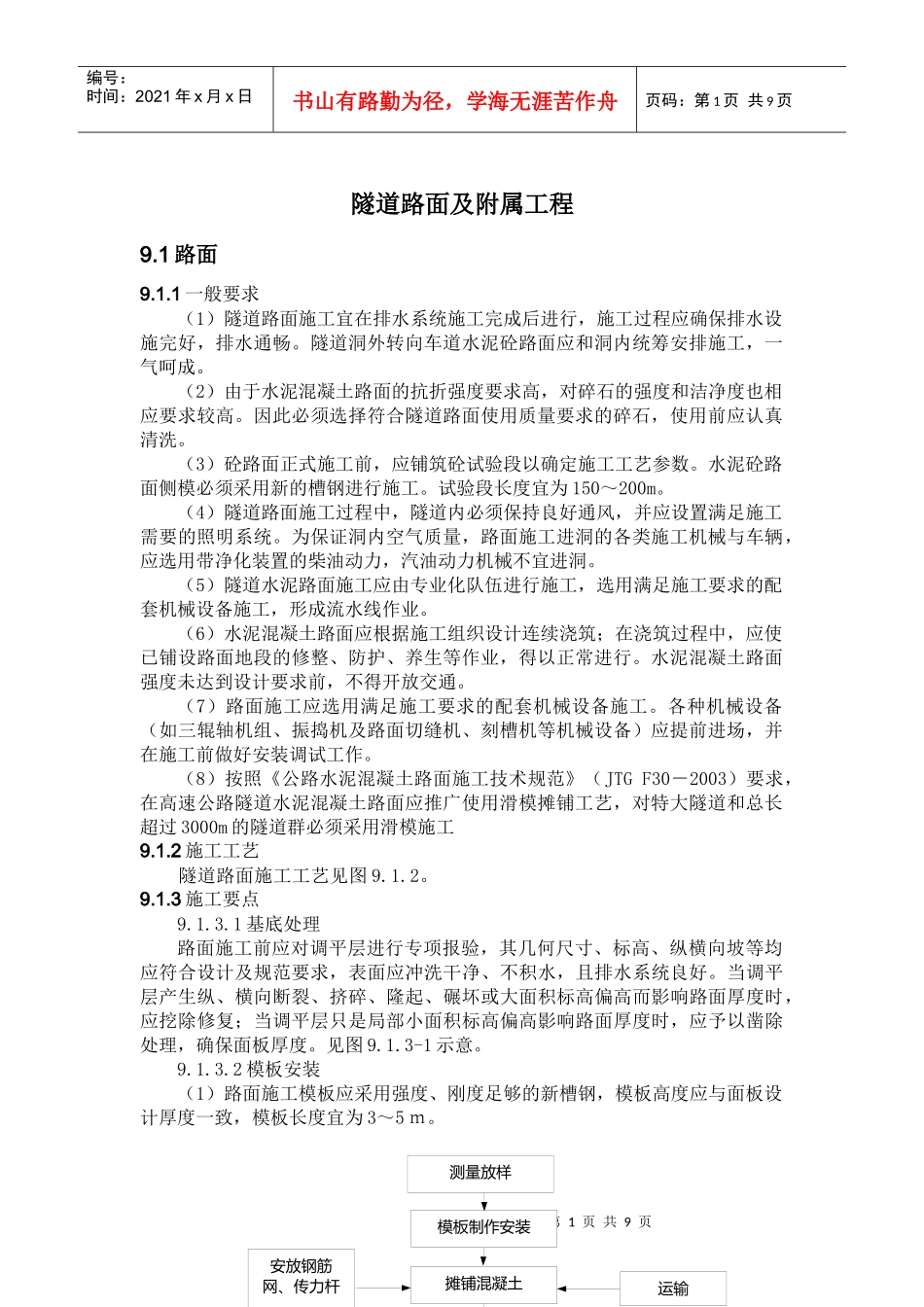

第1页共9页模板制作安装测量放样摊铺混凝土运输安放钢筋网、传力杆编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页隧道路面及附属工程9.1路面9.1.1一般要求（1）隧道路面施工宜在排水系统施工完成后进行，施工过程应确保排水设施完好，排水通畅。隧道洞外转向车道水泥砼路面应和洞内统筹安排施工，一气呵成。（2）由于水泥混凝土路面的抗折强度要求高，对碎石的强度和洁净度也相应要求较高。因此必须选择符合隧道路面使用质量要求的碎石，使用前应认真清洗。（3）砼路面正式施工前，应铺筑砼试验段以确定施工工艺参数。水泥砼路面侧模必须采用新的槽钢进行施工。试验段长度宜为150～200m。（4）隧道路面施工过程中，隧道内必须保持良好通风，并应设置满足施工需要的照明系统。为保证洞内空气质量，路面施工进洞的各类施工机械与车辆，应选用带净化装置的柴油动力，汽油动力机械不宜进洞。（5）隧道水泥路面施工应由专业化队伍进行施工，选用满足施工要求的配套机械设备施工，形成流水线作业。（6）水泥混凝土路面应根据施工组织设计连续浇筑；在浇筑过程中，应使已铺设路面地段的修整、防护、养生等作业，得以正常进行。水泥混凝土路面强度未达到设计要求前，不得开放交通。（7）路面施工应选用满足施工要求的配套机械设备施工。各种机械设备（如三辊轴机组、振捣机及路面切缝机、刻槽机等机械设备）应提前进场，并在施工前做好安装调试工作。（8）按照《公路水泥混凝土路面施工技术规范》（JTGF30－2003）要求，在高速公路隧道水泥混凝土路面应推广使用滑模摊铺工艺，对特大隧道和总长超过3000m的隧道群必须采用滑模施工9.1.2施工工艺隧道路面施工工艺见图9.1.2。9.1.3施工要点9.1.3.1基底处理路面施工前应对调平层进行专项报验，其几何尺寸、标高、纵横向坡等均应符合设计及规范要求，表面应冲洗干净、不积水，且排水系统良好。当调平层产生纵、横向断裂、挤碎、隆起、碾坏或大面积标高偏高而影响路面厚度时，应挖除修复；当调平层只是局部小面积标高偏高影响路面厚度时，应予以凿除处理，确保面板厚度。见图9.1.3-1示意。9.1.3.2模板安装（1）路面施工模板应采用强度、刚度足够的新槽钢，模板高度应与面板设计厚度一致，模板长度宜为3～5ｍ。第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页图9.1.2隧道路面施工工艺流程框图第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页图9.1.3-1基底调平层处理（2）模板安装前，应按模板支立边线，将基层与模板的接触带整平，然后，沿立模边线将其贴立在基层顶面，对个别不平整处采取支持措施，并用砂浆填塞；模板之间采用螺栓连接，使接头连接紧密；模板侧面每米应埋设1处地锚牢固支撑，保证在浇注砼时能经受冲击和振动。（3）模板应安装稳固，接头紧密平顺，不得有离缝、前后错茬、高低错台等现象。禁止在基层上挖槽，嵌入安装模板。模板底部悬空处用砂浆封堵，模板接头和拉杆插入孔用塑料薄膜等密封，以免漏浆。模板与混凝土的接触表面应涂隔离剂。（4）模板安装完毕，应对立模的平面位置、高程、横坡、相邻板高差、顶面接茬平整度等安装精确度进行全面检查。9.1.3.3混凝土摊铺（1）混凝土摊铺前，基层表面应清扫干净，并应洒水湿润，但不得积水。（2）应由专人指挥车辆均匀卸料。布料应与摊铺速度相适应，摊铺厚度应考虑振实预留高度（数据由铺筑砼试验段确定）。9.1.3.4混凝土振捣布料长度大于10m时，可开始振捣作业。当采用密排振捣棒组间歇插入振实时，每次移动距离不宜超过振捣棒有效作用半径的1.5倍，并不得大于500mm，振捣时间宜为15～30s。当采用排式振捣机连续拖行振实时，应匀速缓慢、连续不间断地振捣行进，作业速度应视作业效果确定（以拌和物表面不露粗集料，液化表面不再冒气泡并泛出水泥浆为准），但宜控制在4m/min以内。同时应使用2根手持振捣棒，对靠近模板、钢筋位置等不易振实部位应辅以插入式振捣棒振实。参见图9.1.3-2。第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无...
