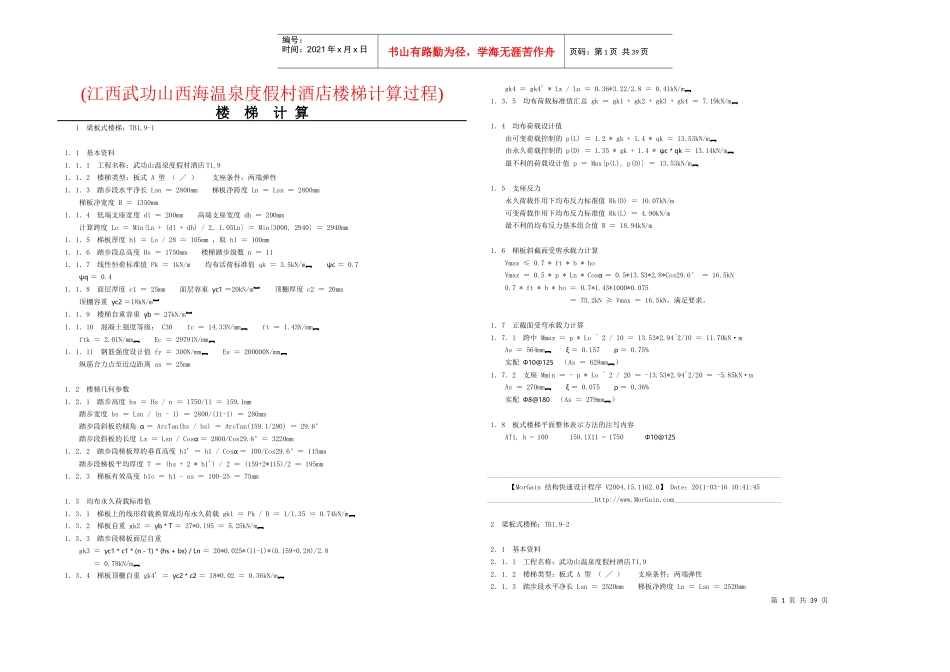

第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共39页(江西武功山西海温泉度假村酒店楼梯计算过程)楼梯计算1梁板式楼梯：TB1,9-11．1基本资料1．1．1工程名称：武功山温泉度假村酒店T1,91．1．2楼梯类型：板式A型（╱）支座条件：两端弹性1．1．3踏步段水平净长Lsn＝2800mm梯板净跨度Ln＝Lsn＝2800mm梯板净宽度B＝1350mm1．1．4低端支座宽度dl＝200mm高端支座宽度dh＝200mm计算跨度Lo＝Min{Ln+(dl+dh)/2,1.05Ln}＝Min{3000,2940}＝2940mm1．1．5梯板厚度h1＝Lo/28＝105mm，取h1＝100mm1．1．6踏步段总高度Hs＝1750mm楼梯踏步级数n＝111．1．7线性恒荷标准值Pk＝1kN/m均布活荷标准值qk＝3.5kN/mψc＝0.7ψq＝0.41．1．8面层厚度c1＝25mm面层容重γc1＝20kN/m顶棚厚度c2＝20mm顶棚容重γc2＝18kN/m1．1．9楼梯自重容重γb＝27kN/m1．1．10混凝土强度等级：C30fc＝14.33N/mmft＝1.43N/mmftk＝2.01N/mmEc＝29791N/mm1．1．11钢筋强度设计值fy＝300N/mmEs＝200000N/mm纵筋合力点至近边距离as＝25mm1．2楼梯几何参数1．2．1踏步高度hs＝Hs/n＝1750/11＝159.1mm踏步宽度bs＝Lsn/(n-1)＝2800/(11-1)＝280mm踏步段斜板的倾角α＝ArcTan(hs/bs)＝ArcTan(159.1/280)＝29.6°踏步段斜板的长度Lx＝Lsn/Cosα＝2800/Cos29.6°＝3220mm1．2．2踏步段梯板厚的垂直高度h1'＝h1/Cosα＝100/Cos29.6°＝115mm踏步段梯板平均厚度T＝(hs+2*h1')/2＝(159+2*115)/2＝195mm1．2．3梯板有效高度h1o＝h1-as＝100-25＝75mm1．3均布永久荷载标准值1．3．1梯板上的线形荷载换算成均布永久荷载gk1＝Pk/B＝1/1.35＝0.74kN/m1．3．2梯板自重gk2＝γb*T＝27*0.195＝5.25kN/m1．3．3踏步段梯板面层自重gk3＝γc1*c1*(n-1)*(hs+bs)/Ln＝20*0.025*(11-1)*(0.159+0.28)/2.8＝0.78kN/m1．3．4梯板顶棚自重gk4'＝γc2*c2＝18*0.02＝0.36kN/mgk4＝gk4'*Lx/Ln＝0.36*3.22/2.8＝0.41kN/m1．3．5均布荷载标准值汇总gk＝gk1+gk2+gk3+gk4＝7.19kN/m1．4均布荷载设计值由可变荷载控制的p(L)＝1.2*gk+1.4*qk＝13.53kN/m由永久荷载控制的p(D)＝1.35*gk+1.4*ψc*qk＝13.14kN/m最不利的荷载设计值p＝Max{p(L),p(D)}＝13.53kN/m1．5支座反力永久荷载作用下均布反力标准值Rk(D)＝10.07kN/m可变荷载作用下均布反力标准值Rk(L)＝4.90kN/m最不利的均布反力基本组合值R＝18.94kN/m1．6梯板斜截面受剪承载力计算Vmax≤0.7*ft*b*hoVmax＝0.5*p*Ln*Cosα＝0.5*13.53*2.8*Cos29.6°＝16.5kN0.7*ft*b*ho＝0.7*1.43*1000*0.075＝75.2kN≥Vmax＝16.5kN，满足要求。1．7正截面受弯承载力计算1．7．1跨中Mmax＝p*Lo^2/10＝13.53*2.94^2/10＝11.70kN·mAs＝564mmξ＝0.157ρ＝0.75%实配Φ10@125（As＝628mm）1．7．2支座Mmin＝-p*Lo^2/20＝-13.53*2.94^2/20＝-5.85kN·mAs＝270mmξ＝0.075ρ＝0.36%实配Φ8@180（As＝279mm）1．8板式楼梯平面整体表示方法的注写内容AT1,h=100159.1X11=1750Φ10@125__________________________________________________________________________________【MorGain结构快速设计程序V2004.15.1162.0】Date：2011-03-1610:41:45______________________________http://www.MorGain.com______________________________2梁板式楼梯：TB1,9-22．1基本资料2．1．1工程名称：武功山温泉度假村酒店T1,92．1．2楼梯类型：板式A型（╱）支座条件：两端弹性2．1．3踏步段水平净长Lsn＝2520mm梯板净跨度Ln＝Lsn＝2520mm第2页共39页第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页梯板净宽度B＝1350mm2．1．4低端支座宽度dl＝200mm高端支座宽度dh＝200mm计算跨度Lo＝Min{Ln+(dl+dh)/2,1.05Ln}＝Min{2720,2646}＝2646mm2．1．5梯板厚度h1＝100mm2．1．6踏步段总高度Hs＝1500mm楼梯踏步级数n＝102．1．7线性恒荷标准值Pk＝1kN/m均布活荷标准值qk＝3.5kN/mψc＝0.7ψq＝0.42．1．8面层厚度c1＝25mm面层容重γc1＝20kN/m顶棚厚度c2＝20mm顶棚容重γc2＝18kN/m2．1．9楼梯自重容重γb＝27kN/m2．1．10混凝土强...
