磷铵厂原料磷矿浆制备技改方案VIP免费

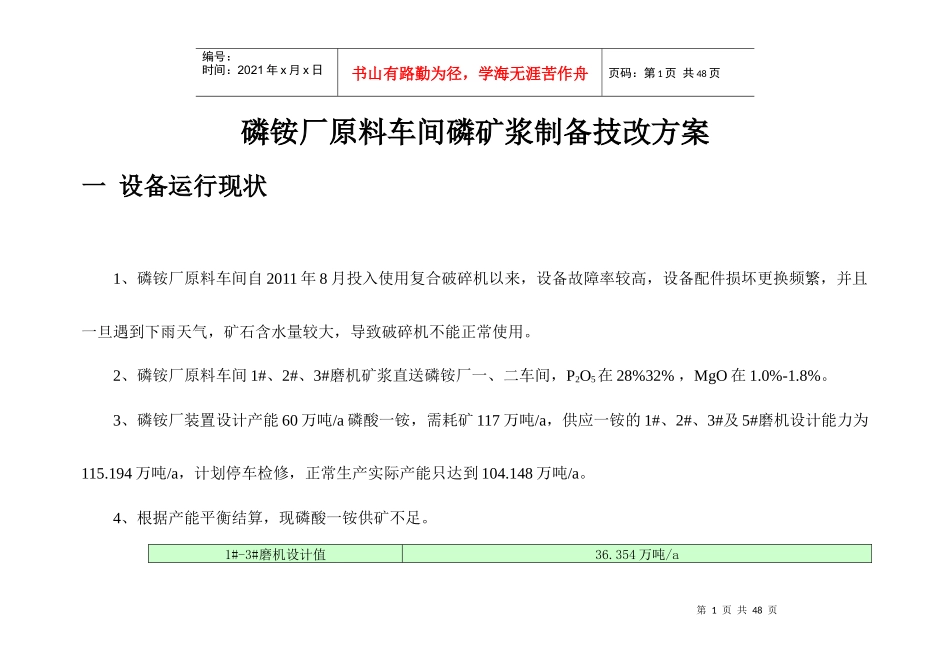

磷铵厂原料磷矿浆制备技改方案_第1页
1/48

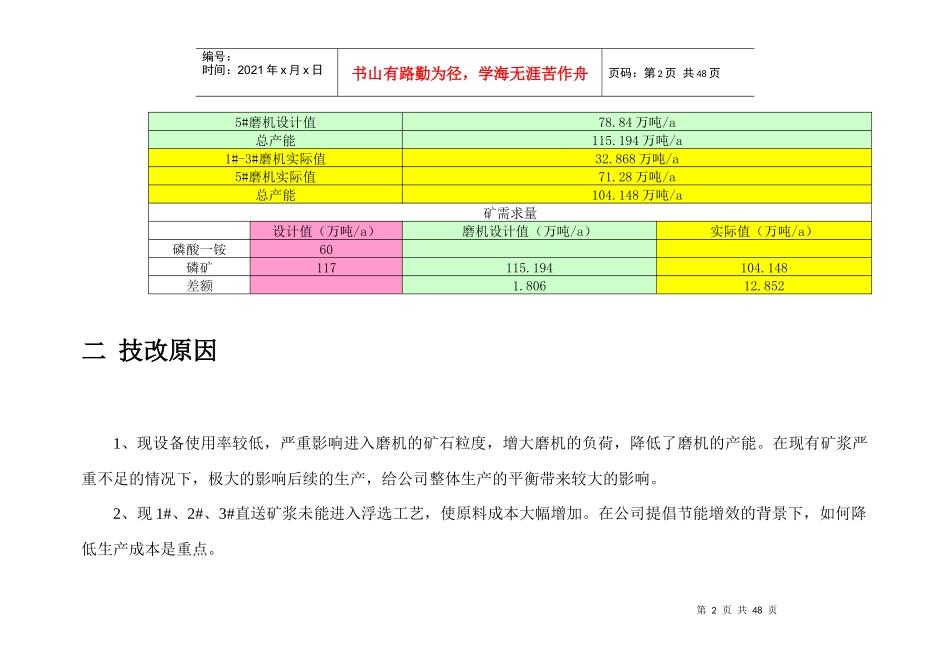

磷铵厂原料磷矿浆制备技改方案_第2页
2/48

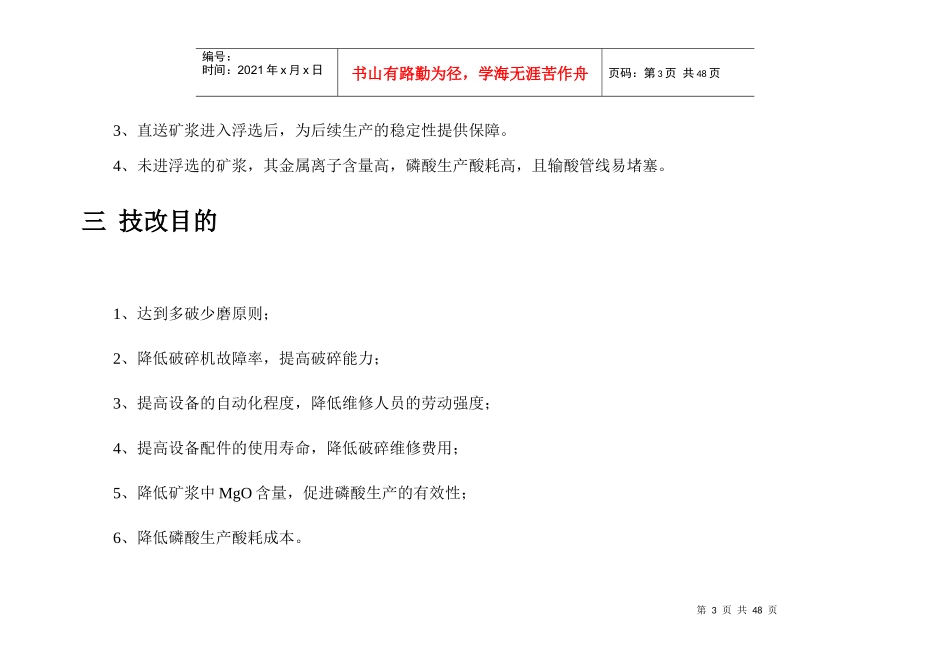

磷铵厂原料磷矿浆制备技改方案_第3页
3/48
第1页共48页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共48页磷铵厂原料车间磷矿浆制备技改方案一设备运行现状1、磷铵厂原料车间自2011年8月投入使用复合破碎机以来,设备故障率较高,设备配件损坏更换频繁,并且一旦遇到下雨天气,矿石含水量较大,导致破碎机不能正常使用。2、磷铵厂原料车间1#、2#、3#磨机矿浆直送磷铵厂一、二车间,P2O5在28%32%,MgO在1.0%-1.8%。3、磷铵厂装置设计产能60万吨/a磷酸一铵,需耗矿117万吨/a,供应一铵的1#、2#、3#及5#磨机设计能力为115.194万吨/a,计划停车检修,正常生产实际产能只达到104.148万吨/a。4、根据产能平衡结算,现磷酸一铵供矿不足。1#-3#磨机设计值36.354万吨/a第2页共48页第1页共48页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共48页5#磨机设计值78.84万吨/a总产能115.194万吨/a1#-3#磨机实际值32.868万吨/a5#磨机实际值71.28万吨/a总产能104.148万吨/a矿需求量设计值(万吨/a)磨机设计值(万吨/a)实际值(万吨/a)磷酸一铵60磷矿117115.194104.148差额1.80612.852二技改原因1、现设备使用率较低,严重影响进入磨机的矿石粒度,增大磨机的负荷,降低了磨机的产能。在现有矿浆严重不足的情况下,极大的影响后续的生产,给公司整体生产的平衡带来较大的影响。2、现1#、2#、3#直送矿浆未能进入浮选工艺,使原料成本大幅增加。在公司提倡节能增效的背景下,如何降低生产成本是重点。第3页共48页第2页共48页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共48页3、直送矿浆进入浮选后,为后续生产的稳定性提供保障。4、未进浮选的矿浆,其金属离子含量高,磷酸生产酸耗高,且输酸管线易堵塞。三技改目的1、达到多破少磨原则;2、降低破碎机故障率,提高破碎能力;3、提高设备的自动化程度,降低维修人员的劳动强度;4、提高设备配件的使用寿命,降低破碎维修费用;5、降低矿浆中MgO含量,促进磷酸生产的有效性;6、降低磷酸生产酸耗成本。第4页共48页第3页共48页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共48页四技改原则1、根据多破少磨原则;2、改造以尽可能减少对装置生产影响为前提;3、最大限度利用改造后废弃的管线等材料,以降低改造投资;4、1#、2#、3#磨机技改后使用浮选矿原则。五技改方案方案一破碎浮选改造方案第5页共48页第4页共48页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共48页11#--3#磨机供料破碎改造方案:在保留现有输送、破碎流程基本不变的情况下,在河边皮带机与3#皮带机连接处制作破碎机机座及厂房(钢架厂房),并购买安装一台单缸液压圆锥破碎机,在现2#皮带机尾部滚筒处,制作安装一个三叉溜槽(达到矿石能够倒换输送),然后利用一条输送皮带机将料输送到滚筒筛进行筛分,直径大的进入圆锥破进行破碎,小颗粒经料斗直接进入3#皮带机。从而达到生产改造的需要。具体示意图见图一。具体施工项目如下:ⅰ土建防腐方面:1)、在原河边皮带与3#皮带连接位置浇筑一个破碎机基础、厂房支座及厂房面积内地面整治、并砖砌一间配电室。2)、拆除2#皮带机处上3层混泥土楼梯,方便安装到破碎机进口的皮带机。3)、对新投入的房架、楼梯、平台、栏杆、皮带机进行除锈,刷防锈漆处理。4)、破碎机厂房安装彩钢瓦雨篷。ⅱ机械方面:第6页共48页第5页共48页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共48页1)、拆除部分原河边皮带(与3#皮带连接位置),空出破碎机的厂房位置。2、购买安装一台单缸液压圆锥破碎机。3、制作安装破碎机厂房及滚筒筛楼面平台。4)、购买安装一台滚筒筛。5)、制作安装新增筛子的料斗。6)、制作安装1条破碎机进料皮带机、皮带机头部料斗及尾部溜槽、滚筒筛溜槽。7)、购买安装一台维修破碎机用的行车。8)、制作安装破碎机到布料长皮带天桥的楼梯。9)、制作安装各楼面栏杆。ⅲ安装布局图图一:第7页共48页第6页共48页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第7页共48页布局立面图第8页共48页第7页共48...
